2. Verbinden Sie den Wasserauslass mit dem Ablaufschlauch und begradigen Sie
Verbindungsleitungen, Kabel und den Ablaufschlauch.
3. Verwenden Sie Kabelbinder, um die Verbindungsstücke, Kabel und den
Ablaufschlauch zu umhüllen. Führen Sie die Leitung schräg nach unten.

Fixierung der Innenklimaanlage

1. Hängen Sie die Innenklimaanlage an
der Aufhängung auf und bewegen
Sie das Gerät von links nach
rechts, um sicherzustellen, dass der
Haken richtig an der Aufhängung
eingehängt wurde.
2. Drücken Sie die untere linke Seite
und die rechte obere Seite der
Innenklimaanlage so gegen die
Aufhängung, dass der Haken in der
Aussparung mit einem klickenden
Geräusch einrastet.

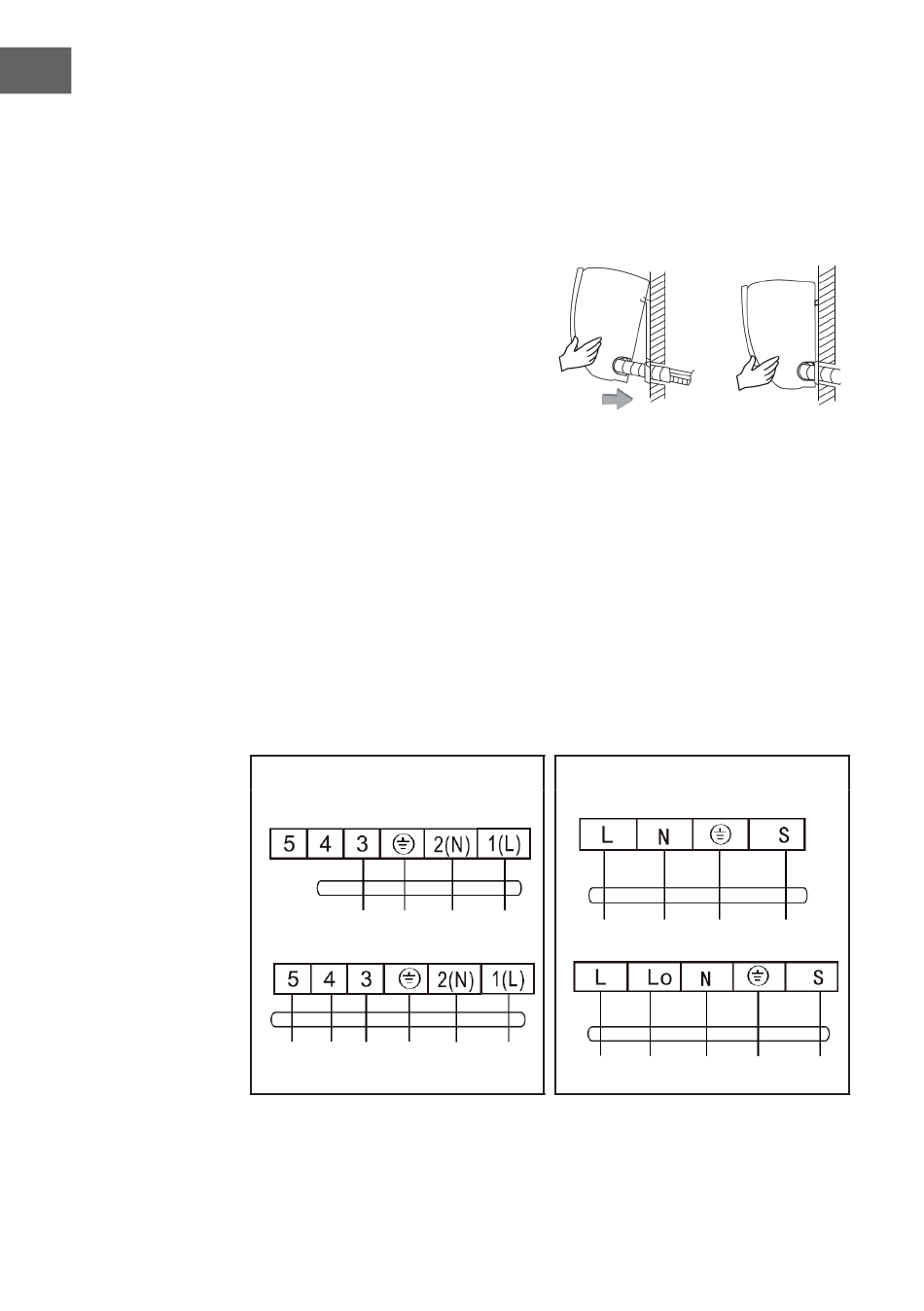

Schaltplan

• Falls Ihre Innenklimaanlage mit einem Verbindungskabel ausgestattet ist, wird die
Verkabelung bereits werkseitig vorgenommen, so dass Sie dies nicht selbst machen
müssen.
• Sollte die Innenklimaanlage nicht werkseitig mit einem Verbindungskabel
ausgestattet sein, muss die Verkabelung gemäß den geltenden nationalen
Verkabelungsbestimmungen selbst vorgenommen werden.
Konstante Geschwindigkeit
zum Außengerät
zum Außengerät
Wechselnde Geschwindigkeit
zum Außengerät
zum Außengerät
