Conexión de las conexiones del cable
1. Afloje los tornillos y retire la
cubierta del circuito eléctrico del
aparato.
2. Conecte el cable al borne
correspondiente del conjunto del
tablero de bornes de la unidad
exterior (conforme al esquema de
conexiones). Si hay señales en el
enchufe, realice solamente una
conexión.
3. Conducto de toma a tierra: Retire
el tornillo de toma a tierra del
soporte eléctrico y atornille el
tornillo de tierra en el orificio
de toma a tierra situado en el
extremo del conducto de toma
a tierra.
4. Fije el cable correctamente con elementos de conexión (tablero prensado).
5. Monte la cubierta del circuito eléctrico de nuevo y fíjela con los tornillos.

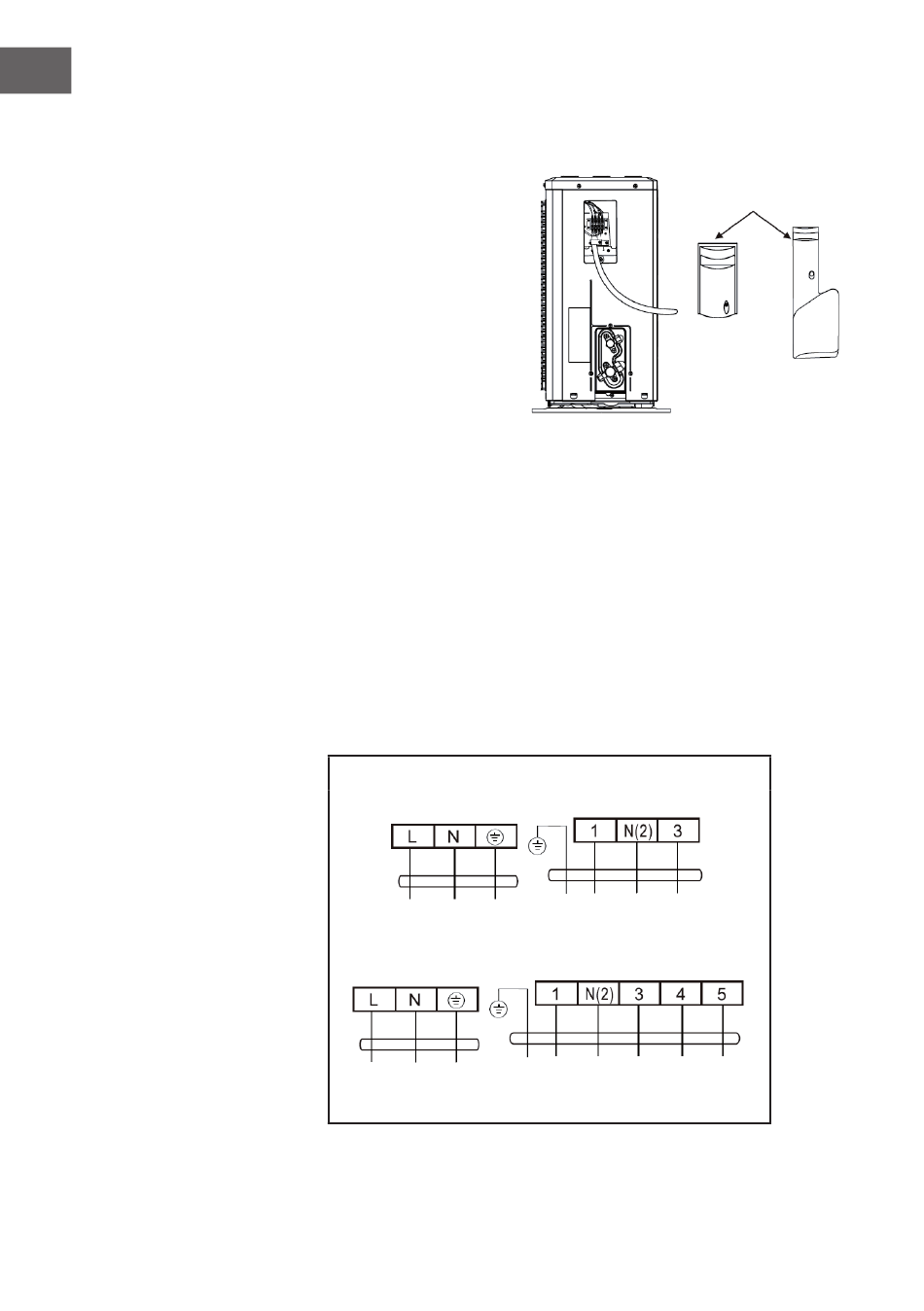

Diagrama de cableado
• Si su unidad interior está equipada con un cable de conexión, el cableado vendrá
preparado de fábrica para que no tenga que hacerlo usted.
• Si la unidad interior no está equipada de fábrica con un cable de conexión, el
cableado debe realizarse conforme a las disposiciones nacionales vigentes.
a la corriente
a la corriente
Velocidad constante
a la unidad
interior
a la unidad
interior
Cubierta de los
componentes eléctricos
