METREL EurotestXC Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EurotestXC:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

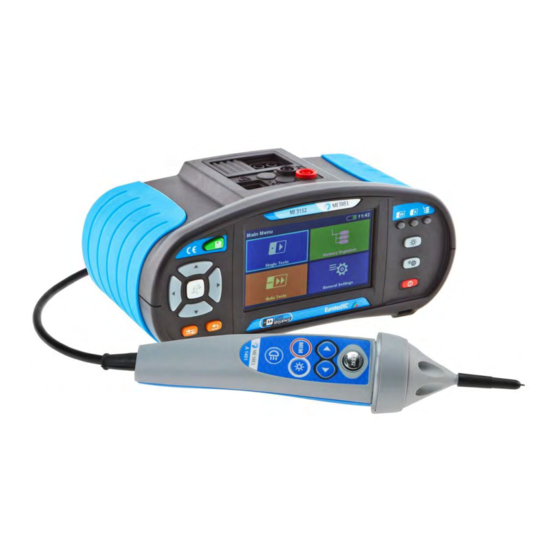

EurotestXC
MI 3152
EurotestXC 2,5 kV
MI 3152H
Bedienungsanleitung
Version 1.6.10, Bestellnr. 20 752 490
Inhaltsverzeichnis
loading

Verwandte Anleitungen für METREL EurotestXC

Inhaltszusammenfassung für METREL EurotestXC

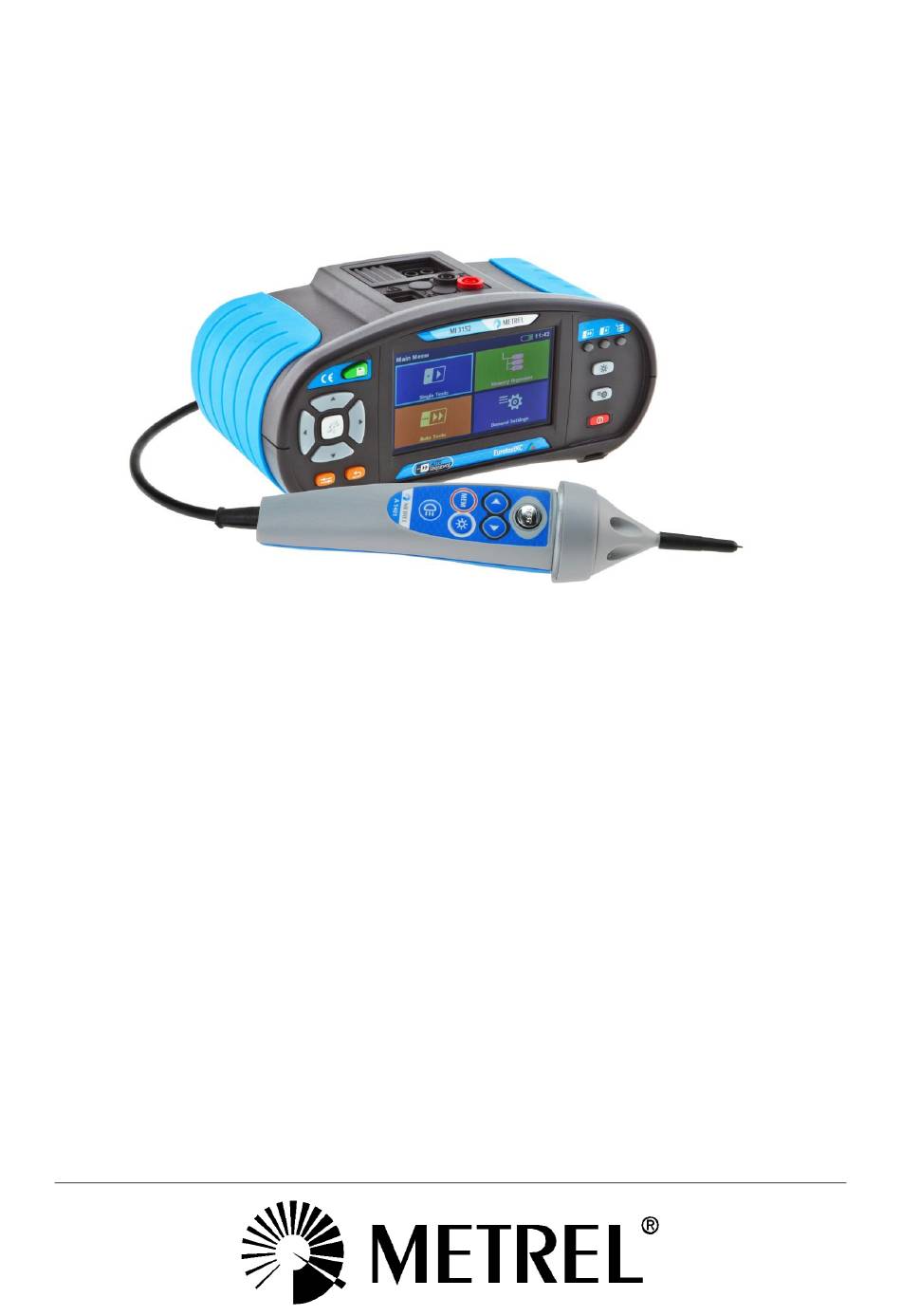

  • Seite 1 EurotestXC MI 3152 EurotestXC 2,5 kV MI 3152H Bedienungsanleitung Version 1.6.10, Bestellnr. 20 752 490...
  • Seite 2 ® ® Die Handelsnamen Metrel , Smartec , Eurotest und Auto Sequence sind in Europa und anderen Ländern eingetragene oder angemeldete Warenzeichen. Dieses Dokument darf ohne ausdrückliche schriftliche Genehmigung von METREL weder vervielfältigt noch in irgendeiner anderen Form genutzt werden.
  • Seite 3 Zur Bedienungsanleitung  Diese Bedienungsanleitung enthält detaillierte Informationen über den EurotestXC, seine Leistungsmerkmale, Funktionen und Verwendung.  Er ist für technisch qualifiziertes Personal bestimmt, das für das Produkt und seine Verwendung verantwortlich ist.  Bitte beachten Sie, dass sich LCD-Screenshots in diesem Dokument aufgrund von Firmware-Änderungen und Änderungen von den tatsächlichen Bildschirmen im Detail...

  • Seite 4: Inhaltsverzeichnis

    Batterie und Aufladen ....................16 Angewandte Normen ....................17 Messgerätesatz und Zubehör ..................18 Standard-Lieferumfang MI 3152 EurotestXC ............. 18 Standard-Lieferumfang MI 3152H EurotestXC 2,5kV ..........18 2.2.1 Optionales Zubehör ....................18 Gerätebeschreibung ....................... 19 Vorderseite ........................ 19 Anschlussplatte ......................20 Rückseite ........................
  • Seite 5 MI 3152(H) EurotestXC (2,5 kV) Inhaltsverzeichnis 4.8.5 Einen neuen Auftrag hinzufügen................51 4.8.6 Einen Auftrag öffnen ....................52 4.8.7 Einen Auftrag / Export löschen ................52 4.8.8 Einen Auftrag importieren ..................53 4.8.9 Einen Auftrag exportieren ..................54 Speicher Menü ........................ 55 Menü...
  • Seite 6 MI 3152(H) EurotestXC (2,5 kV) Inhaltsverzeichnis 7.23 Stromzange (MI 3144) ..................... 152 ISFL – Fehlerstrom des ersten Fehlers (nur MI 3152) ..........154 7.24 IMD - Prüfung von Isolationsüberwachungsgeräten (nur MI 3152) ......156 7.25 Rpe – Schutzleiterwiderstand .................. 160 7.26...
  • Seite 7 MI 3152(H) EurotestXC (2,5 kV) Inhaltsverzeichnis 12.1 Hoher Strom (MI 3143 und MI 3144) ............... 209 12.2 Spannungsabfall ..................... 209 12.3 Z Auto, AUTO TT, AUTO TN, AUTO TN (RCD), AUTO IT ........209 Rpe – Schutzleiterwiderstand .................. 210 12.4 Erde –...

  • Seite 8: Allgemeine Beschreibung

    1.1.1 Sicherheitshinweise Um ein hohes Maß an der Bediensicherheit bei der Durchführung verschiedener Messungen mit dem EurotestXC Messgerät zu erreichen und auch die Schäden an der Prüfausrüstung zu vermeiden, müssen die folgenden allgemeinen Warnhinweise beachtet werden:  Lesen Sie dieses Benutzerhandbuch sorgfältig durch, sonst kann der Gebrauch des Messgeräts sowohl für den Bediener als auch für das Messgerät oder den...

  • Seite 9: Markierungen Am Prüfgerät

    MI 3152(H) EurotestXC (2,5 kV Allgemeine Beschreibung  Die Wartung und Kalibrierung des Geräts darf nur von kompetenten und befugten Personen durchgeführt werden.  Das Messgerät nicht in AC Versorgungssystemen mit Spannungen über 550 VAC.  Beachten Sie, dass die Schutzart einiger Zubehörteile niedriger ist als die des Messgerätes.

  • Seite 10: Sicherheitsrelevante Warnhinweise Zu Den Messfunktionen

    MI 3152(H) EurotestXC (2,5 kV Allgemeine Beschreibung 1.1.4 Sicherheitsrelevante Warnhinweise zu den Messfunktionen Isolationswiderstand  Die Messung des Isolationswiderstands darf nur an stromlosen Objekten durchgeführt werden!  Berühren Sie den Prüfling nicht während der Messung, oder bevor er vollständig entladen ist! Es besteht die Gefahr eines Stromschlags! Durchgangsfunktionen ...

  • Seite 11: Hinweise Zu Den Messfunktionen

    MI 3152(H) EurotestXC (2,5 kV Allgemeine Beschreibung 1.1.5 Hinweise zu den Messfunktionen Isolationswiderstand  Der Messbereich wird bei Verwendung des Commander- Prüfstecker verringert.  Wenn eine Spannung höher als 30 V (AC oder DC) zwischen den Prüfanschlüssen festgestellt wird, wird die Messung nicht durchgeführt.
  • Seite 12 MI 3152(H) EurotestXC (2,5 kV Allgemeine Beschreibung  Bei einigen PRCD Typen (PRCD-3p, PRCD-S + und PRCD-K) wird der Schutzleiter in der entgegengesetzten Richtung durch Stromsensorschaltungen überwacht und ausgeführt. Während periodischen Prüfungen - wenn der Fehlerstrom durch Phase und Schutzleiter fließt - kann dies zu Missverständnissen führen, da PRCD mit dem halben Auslösefehlerstrom reagiert.
  • Seite 13 ISFL Einzelprüfungen. Auto Sequences®  Die Metrel Auto Sequences® wurden als Leitfaden für Prüfungen entwickelt, um die Prüfzeit signifikant zu reduzieren, den Prüfungsbereich zu verbessern und die Rückverfolgbarkeit der durchgeführten Prüfungen zu verbessern. METREL übernimmt keinerlei Verantwortung für die Auto Sequence®. Es liegt in der Verantwortung des Benutzers, die Eignung für den Verwendungszweck der ausgewählten Auto Sequence®...

  • Seite 14: Prüfung Potential Auf Dem Pe-Anschluss

    MI 3152(H) EurotestXC (2,5 kV Allgemeine Beschreibung Prüfung Potential auf dem PE-Anschluss In bestimmten Fällen kann durch Fehler an der Schutzleiteranlage oder anderen zugänglichen Metallteilen Spannung anliegen. Dies ist eine sehr gefährliche Situation, da die Teile mit der Betriebserdung verbunden sind. Um die Installation ordnungsgemäß auf diesen Fehler hin überprüfen, sollte die...
  • Seite 15 MI 3152(H) EurotestXC (2,5 kV Allgemeine Beschreibung Messverfahren  Schließen Sie die Prüfleitungen am Prüfgerät an.  Schließen Sie die Prüfleitungen am Prüfobjekt an, siehe Abbildung 1.1 und Abbildung 1.2.  Berühren Sie Prüfspitze für mindestens zwei Sekunden. Falls der PE-Anschluss mit einer Phasenspannung verbunden ist, wird eine Warnmeldung angezeigt, der Displayhintergrund ist gelb eingefärbt, der Gerätesummer...

  • Seite 16: Batterie Und Aufladen

    Zeitraum nicht benutzt wird.  Es können Alkali- oder wieder aufladbare NiMH-Akkus der Größe AAA verwendet werden. Metrel empfiehlt nur den Einsatz von wieder aufladbaren Batterien von 2100 mAh oder mehr.  Während des Ladens der Akkuzellen können unvorhersehbare chemische Prozesse auftreten, falls diese über einen längeren Zeitraum (über 6 Monate) nicht benutzt...

  • Seite 17: Angewandte Normen

    MI 3152(H) EurotestXC (2,5 kV Allgemeine Beschreibung Angewandte Normen Die EurotestXC-Instrumente werden in gemäß den folgenden Vorschriften gebaut und geprüft: Elektromagnetische Verträglichkeit (EMV) Elektrische Mess-, Steuer-, Regel- und Laborgeräte EN 61326-1 - EMV-Anforderungen Klasse B (handgehaltene Geräte in kontrollierten elektromagnetischen...

  • Seite 18: Messgerätesatz Und Zubehör

    Messgerätesatz und Zubehör MI 3152(H) EurotestXC (2,5 kV) 2 Messgerätesatz und Zubehör Standard-Lieferumfang MI 3152 EurotestXC  Messgerät MI 3152 EurotestXC  Gepolsterte Tragetasche  Erdungssatz 3-Leitungen, 20 m Commander- Prüfstecker   Prüfleitung, 3 x 1,5 m  Prüfspitzen, 3 Stück ...

  • Seite 19: Gerätebeschreibung

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 3 Gerätebeschreibung Vorderseite Abbildung 3.1: Vorderseite 4,4" TFT Farbdisplay mit Touch Screen SPEICHER Taste Speichert die aktuellen Messergebnisse CURSER Tasten Navigieren in den Menüs START Taste Start / Stopp der ausgewählten Messung. Öffnet ausgewähltes Menü oder ausgewählte Option Ansicht der verfügbaren Werte der ausgewählten Parameter / Grenzwerte.

  • Seite 20: Anschlussplatte

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Anschlussplatte Abbildung 3.2: Anschlussplatte Ladebuchse USB Kommunikationsanschluss Kommunikation mit PC-USB (2.0) Anschluss PS/2 Kommunikationsanschluss Kommunikation mit dem seriellen PC-Anschluss RS232 Anschluss für optionale Messadapter Anschluss für Barcode- /RFID-Lesegeräte C1 Eingänge Stromzangen Messeingang Prüfanschluss Schutzabdeckung Warnungen! ...

  • Seite 21: Rückseite

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Rückseite Abbildung 3.3: Rückansicht Abdeckung Batterie-/Sicherungsfach Schrauben für Abdeckung Batterie-/ Sicherungsfach Infoschild Rückseite Abbildung 3.4: Batterie- und Sicherungsfach...
  • Seite 22 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Sicherung F1 M 315 mA / 250 V Sicherung F2 und F3 F 4 A / 500 V (Schaltleistung 50 kA) Seriennummernschild Batteriezellen Größe AA, Alkaline/ wieder aufladbar NiMH Abbildung 3.5: Ansicht Unterseite Infoschild unten...

  • Seite 23: Tragen Des Messgeräts

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Tragen des Messgeräts Im Standard-Lieferumfang ist ein Tragegurt enthalten. Das Messgerät kann auf verschiedene Arten getragen werden. Der Bediener kann je nach Bedienart eine der folgenden Beispielarten anwenden: Das Messgerät hängt um den Hals des Benutzers - schnelles Aufstellen und Mitnehmen.
  • Seite 24 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Abbildung 3.7: Alternative Möglichkeit Prüfen Sie den sicheren Sitz regelmäßig.

  • Seite 25: Bedienung Des Messgeräts

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 4 Bedienung des Messgeräts Die Bedienung des CE MultiTesterXA erfolgt über eine Tastatur oder Touch Sreen. Allgemeine Bedeutung der Tasten Die Cursortasten werden verwendet um:  Auswahl der entsprechenden Option Die Start-Taste wird verwendet für: bestätigen der ausgewählten Option;...

  • Seite 26: Allgemeine Bedeutung Der Touch-Gesten

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Allgemeine Bedeutung der Touch-Gesten Tippen (kurz auf die Touch-Oberfläche mit der Fingerspitze) wird verwendet, um:  Auswahl der entsprechenden Option;  bestätigen der ausgewählten Option;  Start und Stopp der Messungen. Streichen / wischen (berühren, bewegen) hoch /runter: ...

  • Seite 27: Virtuelle Tastatur

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Virtuelle Tastatur Abbildung 4.1: Virtuelle Tastatur Umschalten zwischen Groß- und Kleinschreibung Nur aktiv, wenn Buchstaben Tastaturbelegung ausgewählt ist. Rück Taste Löscht letztes Zeichen oder alle ausgewählten Zeichen. (Falls 2 Sekunden lang gedrückt, es werden alle Zeichen ausgewählt).

  • Seite 28: Anzeige Und Ton

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Anzeige und Ton 4.4.1 Spannungsmonitor Der Spannungsmonitor zeigt online die Spannungen an den Prüfanschlüssen und Informationen über aktive Prüfanschlüsse im AC-Messmodus an. Online-Spannungen werden zusammen Angabe Prüfanschlüsse angezeigt. Alle drei Prüfanschlüsse werden für die ausgewählte Messung benutzt.

  • Seite 29: Batterie Anzeige

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 4.4.2 Batterie Anzeige Die Batterieanzeige zeigt den Ladezustand des Akkus und den Anschluss des externen Ladegeräts an. Batteriekapazitätsanzeige Batterie ist in gutem Zustand Batterie ist voll aufgeladen Ladezustand niedrig. Der Batterieladezustand ist zu gering, um ein korrektes Ergebnis zu gewährleisten.
  • Seite 30 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Verwenden Sie den A 1199 Spez. Erd. Wdst-Adapter für diese Prüfung. Verwenden Sie für diese Prüfung den Adapter MI 3143 Euro Z 440 V, MI 3144 Euro Z 800 V oder A 1143 Euro Z 290 A.

  • Seite 31: Ergebnisanzeige

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Widerstand der Prüfleitungen in R low/ Durchgangsprüfung wird kompensiert. Hoher Widerstand gegen Erde auf den Strom Prüfspitzen. Messergebnisse sind möglicherweise beeinträchtigt. Hoher Widerstand gegen Erde auf den Potential Prüfspitzen. Messergebnisse sind möglicherweise beeinträchtigt. Hoher Widerstand gegen Erde auf den Strom Prüfspitzen und den Potential Prüfspitzen Messergebnisse sind möglicherweise beeinträchtigt.

  • Seite 32: Auto Sequence® Ergebnisanzeige

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Auto Sequence® Ergebnisanzeige 4.4.6 Alle Auto Sequence® Messergebnisse liegen innerhalb der voreingestellten Grenzwerte (PASS). Ein oder mehrere Auto Sequence® Messergebnisse liegen außerhalb der voreingestellten Grenzwerte (FAIL). Alle Auto Sequence® Messergebnisse sind ohne PASS / FAIL Anzeige Das Messergebnis liegt innerhalb der voreingestellten Grenzwerte (PASS).

  • Seite 33: Prüfgeräte Hauptmenü

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Prüfgeräte Hauptmenü Im Hauptmenü können verschiedene Hauptbedienmenüs ausgewählt werden. Abbildung 4.2: Hauptmenü Auswahl Einzelprüfungen Menü für Einzelprüfungen, siehe Kapitel 6 Einzelprüfungen. Auto Sequences® Menü für kundenspezifische Prüfungen, siehe Kapitel 8 Auto Sequences®. Speicher Menü...

  • Seite 34: Allgemeine Einstellungen

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Allgemeine Einstellungen Im Menü Allgem.Einstellungen können die allgemeinen Parameter und Einstellungen eingestellt oder angezeigt werden. Abbildung 4.3: Menü Allgem.Einstellungen Auswahl Sprache Auswahl der Gerätesprache Energie sparen Helligkeit des LCD, aktivieren/deaktivieren der Bluetooth Kommunikation Datum / Uhrzeit Messgeräte Datum und Uhrzeit...

  • Seite 35: Energie Sparen

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Drucker/Scanner Einstellung der externen Drucker/Scanner. Für weitere Informationen siehe Kapitel 4.6.6 Drucker/Scanner. Grundeinstellung Werkseinstellungen. Geräteinformation Messgeräte Info. 4.6.1 Sprache In diesem Menü kann die Sprache im Prüfgerät eingestellt werden. Abbildung 4.4: Menü Sprache 4.6.2 Energie sparen In diesem Menü...

  • Seite 36: Datum Und Uhrzeit

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 4.6.3 Datum und Uhrzeit In diesem Menü kann das Datum und die Uhrzeit eingestellt werden. Abbildung 4.6: Einstellen von Datum und Uhrzeit Hinweis  Wenn die Batterien für länger als 1 Minute entfernt werden, geht das eingestellte Datum und die Uhrzeit verloren.
  • Seite 37 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Abbildung 4.7: Menü Anmelden Auswahl Benutzer Anmeldung Zuerst muss der der Benutzer ausgewählt werden. Der zuletzt verwendete Benutzer wird in der ersten Zeile angezeigt. Anmeldung mit ausgewählten Benutzernamen. Benutzerpasswort eingeben und bestätigen. Das Benutzerpasswort besteht aus einer bis zu 4- stelligen Zahl.
  • Seite 38 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Das Geräteadmin Passwort muss zuerst eingegeben und bestätigt werden. Das Administrator Passwort besteht aus Buchstaben und / oder Ziffern. Buchstaben sind case sensitive (Groß- / Kleinschreibung-unterscheidend) Das Standardpasswort lautet ADMIN. 4.6.4.2 Benutzerpasswort ändern, abmelden Abbildung 4.8: Menü...

  • Seite 39: Konten Verwalten

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 4.6.4.3 Konten verwalten Abbildung 4.9: Menü Geräteadmin Auswahl Auf das Menü Geräteadmin wird durch die Auswahl Geräteadmin im Menü Anmelden oder im Menü Benutzerprofil zugegriffen. Das Geräteadmin Passwort muss zuerst eingegeben und bestätigt werden.
  • Seite 40 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Abbildung 4.10: Menü Konten bearbeiten Auswahl Öffnet das Fenster zum Hinzufügen eines neuen Benutzers. Im Fenster Neu Hinzufügen werden Name und Passwort des neuen Benutzerkontos festgelegt. "Hinzufügen" bestätigt die neuen Benutzerdaten. Ändert das Passwort des ausgewählten Benutzerkontos.

  • Seite 41: Einstellungen

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 4.6.5 Einstellungen In diesem Menü können verschiedene allgemeine Parameter eingestellt werden. Abbildung 4.11: Menü Einstellungen Verfügbare Auswahl Beschreibung Touch Screen [EIN / AUS] Aktiviert / deaktiviert die Bedienung mit Touchscreen. Tasten & [EIN / AUS] Aktiviert / deaktiviert den Ton, wenn auf den Berührungston...

  • Seite 42: Konfiguration Der Messadapter

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) eingerichtet wurden . Erdungssystem [TN/TT, IT (nur MI Der Klemmenspannungsmonitor ist entsprechend dem gewählten System 3152)] angepasst. Bei einigen Messfunktionen sind die Ergebnisse und Parameter für das gewählte System angepasst. [ja]: Im IT-Erdungssystem ermöglicht das...
  • Seite 43 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 4.6.5.2 RCD Prüfnorm Die maximalen RCD Trennzeiten weichen in unterschiedlichen Normen voneinander ab. Die in den einzelnen Normen festgelegten Auslösezeiten sind nachstehend aufgeführt. ½I 2I 5I N N N N Allgemeine RCDs > 300 ms <...
  • Seite 44 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Tabelle 4.5: Maximale Prüfzeiten hinsichtlich des gewählten Prüfstroms für ein selektives (unverzögertes) RCD. ½I Norm 2I 5I N N N N VDE 0664 (EN 61008 / EN 61009) 500 ms 500 ms 200 ms 150 ms...

  • Seite 45: Drucker/Scanner

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 4.6.6 Drucker/Scanner In diesem Menü wird der Betrieb mit externen Druckern/Scannern konfiguriert. Abbildung 4.12: Menü Drucker/Scanner Einstellungen Lese Gerät (Scanner) Ein geeignetes Lese Gerät (Scanner) (QR oder Barcode- Scanner) einstellen. Kommunikationsanschluss für das ausgewählte Lese Gerät Anschluss (Scanner) einstellen.

  • Seite 46: Geräteinformation

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Hinweis Folgende kundenspezifischen Einstellungen bleiben:  Profileinstellungen, Daten im Speicher (Daten im Speicher Menü, Aufträge, Auto Sequences® ) und   Benutzerkonten. Geräteinformation 4.6.8 In diesem Menü können die Messgeräteinformationen (Name, Seriennummer, FW / HW Versionen, Version der Sicherung und Kalibrierdatum) angezeigt werden.

  • Seite 47: Messgeräte Profile

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Messgeräte Profile In diesem Menü kann ein Prüfgerät aus den verfügbaren Profilen ausgewählt werden. Abbildung 4.15: Menü Messgeräteprofil Das Messgerät verwendet unterschiedliche spezifische System- und Messeinstellungen in Bezug auf den Umfang der Tätigkeit oder das Land, wo es verwendet wird. Diese spezifischen Einstellungen sind in Messgeräteprofilen gespeichert.

  • Seite 48: Menü Auftrags Manager

    Datenspeicher gespeichert sind, verwaltet. Aufträge und Exports 4.8.1 Das Arbeiten mit dem MI 3152(H) EurotestXC kann mit Hilfe der Aufträge und Exports organisiert und strukturiert werden. Die Aufträge und Exports enthalten alle relevanten Daten (Messungen, Parameter, Grenzwerte, Strukturobjekte) der einzelnen Tätigkeit.

  • Seite 49: Arbeiten Mit Aufträgen

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Arbeiten mit Aufträgen 4.8.3 Im Prüfgerät kann immer nur ein Auftrag zur selben Zeit geöffnet sein. Der im Auftrags Manager ausgewählte Auftrag wird im Speicher Menü geöffnet. Abbildung 4.17: Menü Aufträge Auswahl Markiert den geöffneten Auftrag im Speicher Menü.
  • Seite 50 Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Auswahl Löscht den ausgewählten Export. Für weitere Informationen siehe Kapitel 4.8.7 Einen Auftrag / Export löschen . Importiert einen neuen Auftrag von Export. Für weitere Informationen siehe Kapitel 4.8.8 Einen Auftrag importieren. Öffnet Optionen in der Menüsteuerung / erweitert Spalten.

  • Seite 51: Einen Neuen Auftrag Hinzufügen

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Einen neuen Auftrag hinzufügen. 4.8.5 Verfahren  Neue Aufträge können aus dem Auftrags Manager Bildschirm hinzugefügt werden.  Neuen Auftrag hinzufügen. Nach der Auswahl des neuen Auftrag wird eine Tastatur zur Eingabe des Namens des neuen Auftrags angezeigt.

  • Seite 52: Einen Auftrag Öffnen

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Einen Auftrag öffnen 4.8.6 Verfahren  Der Auftrag kann aus einer Liste im Auftrags Manager Bildschirm ausgewählt werden.  Öffnet einen Auftrag im Auftrags Manager. Der geöffnete Auftrag ist mit einem blauen Punkt markiert. Der zuvor im Speicher Menü...

  • Seite 53: Einen Auftrag Importieren

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) Vor dem Löschen des ausgewählten Auftrag / Export wird der Prüfer zur Bestätigung aufgefordert.  Der Auftrag / Export ist aus der Liste Auftrag / Export gelöscht. 4.8.8 Einen Auftrag importieren  Wählen Sie eine Export Datei die aus der Auftrags Manager Export Liste importiert werden soll.

  • Seite 54: Einen Auftrag Exportieren

    Gerätebeschreibung MI 3152(H) EurotestXC (2,5 kV) 4.8.9 Einen Auftrag exportieren  Einen Auftrag von Auftrag Manager Liste auswählen, der in eine Export Datei exportiert werden soll.  Öffnet die Option Export. Vor dem Exportieren des ausgewählten Auftrag wird der Prüfer zur Bestätigung aufgefordert.

  • Seite 55: Speicher Menü

    Das Speicher Menü ist ein Werkzeug zum Speichern und Arbeiten mit Prüfdaten. Menü Speicher Menü Die Daten sind in einer Baumstruktur mit Strukturobjekten und Messwerten organisiert. Das EurotestXC Messgerät verfügt über eine mehrstufige Struktur. Die Hierarchie der Strukturobjekte im Baum ist in Abbildung 5.1dargestellt. Abbildung 5.1: Standard Baumstruktur und ihre Hierarchie Abbildung 5.2: Beispiel für ein Baum Menü...

  • Seite 56: Strukturobjekte

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Status der Einzelprüfungen: Einzelprüfung bestanden, beendet mit Prüfergebnis Einzelprüfung durchgefallen, beendet mit Prüfergebnis Einzelprüfung beendet, mit Prüfergebnissen kein Status leere Einzelprüfung ohne Prüfergebnisse Gesamtstatus der Auto Sequence® Prüfungen: mindestens eine Einzelprüfung in der Auto oder Sequence®...
  • Seite 57 Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Auswahl Es gibt keine Messergebnisse unter dem ausgewählten Strukturobjekt. Die Messungen sollten vorgenommen werden. Ein oder mehrere Messergebnis(e) unter ausgewähltem Strukturobjekt sind fehlgeschlagen. Nicht alle Messungen unter ausgewähltem Strukturobjekt wurden bisher gemacht. Alle Messungen des ausgewählten Strukturobjekts...

  • Seite 58: Eine Aktiven Auftrags Im Speicher Menü Auswählen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Eine aktiven Auftrags im Speicher Menü auswählen 5.1.3 Speicher Menü und Auftrags Manager sind miteinander verbunden, so dass ein aktiver Auftrag auch im Speicher Menü ausgewählt werden kann. Verfahren Wählen Sie einen aktiven Auftrag im Speicher ...

  • Seite 59: Arbeiten Mit Dem Baum Menü

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Verfahren Wählen Sie einen aktiven Auftrag im Speicher  Menü Wählen Sie in der Menüsteuerung Neues  Strukturelement hinzufügen aus. Wenn erforderlich, ändern Sie den Namen des  Verzeichnisses und drücken zur Bestätigung die Taste Hinzufügen.
  • Seite 60 Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Abbildung 5.4: Eine Messung im Baum-Menü ist ausgewählt Auswahl Ansicht der Messergebnisse. Das Messgerät wechselt in den Bildschirm mit den gespeicherten Messungen. Für weitere Informationen siehe Kapitel 6.1.7 Abgerufene Einzelprüfung Ergebnis Bildschirm und 8.2.4 Auto Sequence® Speicher Bildschirm.

  • Seite 61: Arbeiten Mit Strukturobjekten

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.2 Arbeiten mit Strukturobjekten Zuerst muss das Strukturobjekt ausgewählt werden. Abbildung 5.5: Ein Strukturobjekt im Baum-Menü ist ausgewählt Auswahl Startet eine neue Messung. Zuerst muss die Prüfart (Einzelprüfung oder Auto Sequence®) ausgewählt werden.

  • Seite 62: Anzeigen / Editieren Der Parameter Und Anhänge Eines Strukturobjekts

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Das ausgewählte Strukturobjekt kann an jede erlaubte Position im Strukturbaum kopiert und eingefügt werden. Mehrfaches "Einfügen" ist erlaubt. Für weitere Informationen siehe Kapitel 5.1.5.8 Ein Strukturobjekt Kopieren und Einfügen. Kommentare ansehen und editieren.
  • Seite 63 Speicher Menü MI 3152(H) EurotestXC (2,5 kV)  Im Menü Bearbeitung der Parameter können die Parameterwerte von einer Drop-Down-Liste ausgewählt, oder mit der Tastatur eingegeben werden. Für weitere Informationen zur Tastaturbedienung siehe Kapitel 4 Bedienung des Messgeräts.  Wählen Sie die Anhänge in der Menüsteuerung aus.
  • Seite 64 Speicher Menü MI 3152(H) EurotestXC (2,5 kV)

  • Seite 65: Ein Neues Strukturobjekt Hinzufügen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.4 Ein neues Strukturobjekt hinzufügen Dieses Menü ist vorgesehen um ein neues Strukturobjekt im Baum-Menü hinzu zufügen. Ein neues Strukturobjekt kann ausgewählt und im Baum-Menü hinzugefügt werden. Verfahren  Voreingestellte Ausgangsstruktur  Wählen Sie die Struktur in der Menüsteuerung aus, die hinzugefügt...
  • Seite 66 Speicher Menü MI 3152(H) EurotestXC (2,5 kV)  Die Parameter für das Strukturobjekt können editiert werden.  Fügt das ausgewählte Strukturobjekt im Baum-Menü ein. Zurück zum Strukturbaum Menü ohne die Änderungen wirksam werden zu lassen.  Neues Objekt hinzugefügt...

  • Seite 67: Neue Messung Hinzufügen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.5 Neue Messung hinzufügen In diesem Menü können neue leere Messungen festgelegt und dann im Strukturbaum hinzugefügt werden. Der Typ der Messung, die Messfunktion und ihre Parameter werden zuerst ausgewählt und dann unter dem ausgewählten Strukturobjekt hinzugefügt.
  • Seite 68 Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Wählen Sie die Parameter aus, und ändern Sie diese wie oben beschrieben. Für weitere Informationen siehe Kapitel 6.1.2 Einstellung der Parameter und Grenzwerte für Einzelprüfungen.  Fügt die Messung im ausgewählten Strukturobjekt im Baum-Menü ein.

  • Seite 69: Ein Strukturobjekt Klonen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.6 Ein Strukturobjekt klonen Das in diesem Menü ausgewählte Struktur Objekt kann auf derselben Ebene in der Baumstruktur kopiert (geklont) werden. Geklonte Strukturobjekte haben denselben Namen wie das Original. Verfahren  Wählen Sie das Strukturobjekt aus, das geklont werden soll.

  • Seite 70: Eine Messung Klonen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.7 Eine Messung Klonen Durch die Verwendung dieser Funktion kann eine ausgewählte leere oder beendete Messung als leere Messung auf der selben Ebene im Strukturbaum kopiert (geklont) werden. Verfahren  Wählen Sie die Messung aus die geklont werden soll.

  • Seite 71: Ein Strukturobjekt Kopieren Und Einfügen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.8 Ein Strukturobjekt Kopieren und Einfügen Das in diesem Menü ausgewählte Strukturobjekt kann an jede erlaubte Stelle im Strukturbaum kopiert und eingefügt werden. Verfahren  Wählen Sie das Strukturobjekt aus, das kopiert werden soll.

  • Seite 72: Klonen Und Kopieren Der Unterelemente Eines Ausgewählten Strukturobjekts

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV)  Das neue Strukturobjekt wird angezeigt. Hinweis Der Befehl Einfügen kann ein oder mehrere Male ausgeführt werden. 5.1.5.9 Klonen und Kopieren der Unterelemente eines ausgewählten Strukturobjekts Wenn Strukturobjekt ausgewählt ist um geklont oder kopiert und eingefügt zu werden, müssen die benötigten Unterelemente zusätzlich ausgewählt werden.

  • Seite 73: Eine Messung Kopieren Und Einfügen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.10 Eine Messung kopieren und einfügen Das in diesem Menü ausgewählte Messung kann an jede erlaubte Stelle im Strukturbaum kopiert werden. Verfahren  Wählen Sie die Messung aus, die kopiert werden soll. ...

  • Seite 74: Ein Strukturobjekt Löschen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.11 Ein Strukturobjekt löschen In diesem Menü kann ein ausgewähltes Strukturobjekt gelöscht werden. Verfahren  Wählen Sie das Strukturobjekt aus, das gelöscht werden soll.  Wählen Sie in der Menüsteuerung Löschen.  Ein Bestätigungsfenster wird angezeigt.

  • Seite 75: Eine Messung Löschen

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.12 Eine Messung löschen In diesem Menü kann eine ausgewählte Messung gelöscht werden. Verfahren  Wählen Sie die Messung aus, die gelöscht werden soll.  Wählen Sie in der Menüsteuerung Löschen.  Ein Bestätigungsfenster wird angezeigt.

  • Seite 76: Umbenennen Eines Strukturobjekts

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.13 Umbenennen eines Strukturobjekts In diesem Menü kann ein ausgewähltes Strukturobjekt umbenannt werden. Verfahren  Wählen Sie das Strukturobjekt aus, das umbenannt werden soll.  Wählen Sie in der Menüsteuerung Umbenennen.  Die virtuelle Tastatur wird auf dem Bildschirm angezeigt.

  • Seite 77: Ansehen Und Wiederholungsprüfung Einer Ausgewählten Messung

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV) 5.1.5.14 Ansehen und Wiederholungsprüfung einer ausgewählten Messung Verfahren  Wählen Sie die Messung aus, die Sie ansehen wollen.  Wählen Sie in der Menüsteuerung Ergebn.ansehen.  Die Messung ist aufgerufen.  Parameter und Grenzwerte werden angezeigt, können aber nicht editiert...

  • Seite 78: Suchen Im Speicher Menü

    Speicher Menü MI 3152(H) EurotestXC (2,5 kV)  Parameter und Grenzwerte werden angezeigt, können editiert werden.  Wählen Sie in der Menüsteuerung Start um die Wiederholungsprüfung zu starten.  Ergebnisse / Teilergebnisse nach erneutem Durchlauf der abgerufenen Messung.  Wählen Sie in der Menüsteuerung Ergebnisse Speichern.
  • Seite 79 Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Verfahren  Die Suchfunktion ist in der aktiven Auftrags Verzeichniszeile verfügbar.  Wählen Sie Suchen in der Menüsteuerung, um das Menü Suchen Einstellungen zu öffnen.  Die Parameter, nach denen gesucht werden kann, werden im Menü Suchen Einstellungen angezeigt.
  • Seite 80 Speicher Menü MI 3152(H) EurotestXC (2,5 kV) Löscht die Filter.  Suche im Speicher Menü nach Objekten  nach entsprechend eingestellten Filtern. Die Ergebnisse sind im Bildschirm Suchergebnisse dargestellt und in Abbildung 5.7. Abbildung 5.7: Suchergebnis Bildschirm (links) mit ausgewählten Strukturobjekt (rechts) Auswahl Nächste Seite (falls vorhanden).

  • Seite 81: Einzelprüfungen

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) 6 Einzelprüfungen Die Einzelprüfungen können im Hauptmenü Einzelprüfungen oder im Speicher Menü im Haupt- und in den Untermenüs ausgewählt werden. Auswahl Modus Im Hauptmenü Einzelprüfungen gibt es vier Modi zur Auswahl von Prüfungen. Auswahl Arbeitsbereich Mit Hilfe von Arbeitsbereichen ist es möglich,...

  • Seite 82: Einzelprüfung (Messung) Bildschirmanzeigen

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Selektor Dieser Auswahl-Modus ist der schnellste Weg für die Arbeit mit der Tastatur. Die Gruppen der Einzelprüfungen sind in einer Reihe angezeigt. Für die ausgewählte Gruppe werden alle Einzelprüfungen angezeigt, sie sind mit den auf / ab Tasten auswählbar.
  • Seite 83 Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Aufbau Einzelprüfungs-Bildschirm Voreinstellung:  ESCAPE Touch Taste  Funktionsname  Batteriestatus  Echtzeituhr Menüsteuerung (verfügbare Optionen) Parameter (weiß) oder Grenzwert (rot). Ergebnisfeld:  Haupt Ergebnis(se)  Unter-Ergebnis(se)  PASS / FAIL Anzeige Spannungsmonitor mit Informations- und...
  • Seite 84 Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Einstellung der Parameter und Grenzwerte für 6.1.2 Einzelprüfungen Verfahren  Auswahl der Prüfung oder Messung. Die Prüfung kann ausgewählt werden von:  Menü Einzelprüfungen oder  im Speicher Menü wenn einmal eine leere Messung im ausgewählten Objektstruktur...

  • Seite 85: Einstellung Der Parameter Und Grenzwerte Für Einzelprüfungen

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV)  Übernimmt die neuen Parameter und Grenzwerte und wird beendet. Einzelprüfung Startbildschirm 6.1.3 Abbildung 6.2: Aufbau Einzelprüfungs-Bildschirm, beispielsweise von der Isolationswiderstand kontinuierliche Messung Auswahl (vor der Prüfung, wurde der Bildschirm im Speicher Menü oder im Hauptmenü...

  • Seite 86: Einzelprüfungs Bildschirm Während Der Prüfung

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Erweitert die Spalten in der Menüsteuerung. Einzelprüfungs Bildschirm während der Prüfung 6.1.4 Abbildung 6.3: Einzelprüfung wird ausgeführt, Beispiel für die kontinuierliche Isolationswiderstand Messung Bedienmöglichkeiten während der Prüfung Stoppt die Einzelprüfungsmessung. Weiter zu dem nächsten Schritt der Messung (falls die Messung aus mehreren Schritten besteht).

  • Seite 87: Einzelprüfung Ergebnisbildschirm

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Einzelprüfung Ergebnisbildschirm 6.1.5 Abbildung 6.4: Einzelprüfung Ergebnis-Bildschirm, Beispiel für Ergebnisse der Isolationswiderstandsmessung Auswahl (nachdem die Messung beendet ist) Startet eine neue Messung. Startet eine neue, kontinuierliche Messung (falls in Gedrückt halten der ausgewählten Einzelprüfung zutreffend).
  • Seite 88 Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Eine bereits durchgeführte Messung wurde im Strukturbaum ausgewählt, angezeigt und neu gestartet:  Die neue Messung wird unter dem ausgewählten Strukturobjekt gespeichert. Öffnet die Hilfe Bildschirme. Öffnet den Bildschirm zum Ändern der Parameter und Grenzwerte.

  • Seite 89: Bearbeiten Von Diagrammen (Oberwellen)

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) 6.1.6 Bearbeiten von Diagrammen (Oberwellen) Abbildung 6.5: Beispiele für Ergebnisse Oberwellenmessung Auswahl für die Bearbeitung von Diagrammen (Startbildschirm oder nach dem die Messung beendet ist) Grafik editieren Öffnet die Menüsteuerung zum Bearbeiten der Diagramme.

  • Seite 90: Abgerufene Einzelprüfung Ergebnis Bildschirm

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Abgerufene Einzelprüfung Ergebnis Bildschirm 6.1.7 Abbildung 6.6: Abgerufene Ergebnisse der ausgewählten Messung, Beispiel Isolationswiderstand abgerufene Ergebnisse Auswahl Wiederholungsprüfung Öffnet den Startbildschirm für eine neue Messung. Für weitere Informationen siehe Kapitel 6.1.3 Einzelprüfung Startbildschirm. Öffnet das Menü für die Anzeige der Parameter und Grenzwerte.

  • Seite 91: Einzelprüfung (Sichtprüfung) Bildschirmanzeigen

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Einzelprüfung (Sichtprüfung) Bildschirmanzeigen 6.1.8 Sichtprüfungen und Funktionsprüfungen können als eine spezielle Kategorie von Prüfungen behandelt werden. Die Elemente für eine Sichtprüfung oder Funktionsprüfung werden angezeigt. Neben dem Online-Status werden auch weitere Informationen angezeigt. Der Typ der Sichtprüfung hängt von Typ und Profil des Messgeräts ab.

  • Seite 92: Einzelprüfung (Sichtprüfung) Bildschirm Während Der Prüfung

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) 6.1.8.2 Einzelprüfung (Sichtprüfung) Bildschirm während der Prüfung Abbildung 6.9: Bildschirm Sichtprüfung (während der Sichtprüfung) Auswahl (während der Prüfung) Wählt das Element aus. Stoppt die Sichtprüfung Setzt PASS für das ausgewählte Element oder eine Gruppe von Elementen ein.

  • Seite 93: Einzelprüfungen (Sichtprüfung) Ergebnisbildschirm

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) Wenn in untergeordneten Elementen kein FAIL Status vorhanden ist, erhält das  übergeordnete Element nur dann einen Status, wenn alle untergeordneten Elemente einen Status haben. Der Status PASS hat Vorrang vor dem Status nicht vorhanden.

  • Seite 94: Einzelprüfung (Sichtprüfung)Speicherbildschirm

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) angezeigt und neu gestartet: Die Messung wird unter dem ausgewählten Strukturobjekt gespeichert.  Fügt der Messung einen Kommentar hinzu. Das Instrument öffnet die Tastatur für die Eingabe eines Kommentars. Öffnet die Hilfe Bildschirme. Für weitere Informationen siehe Kapitel 6.1.9 Hilfe Bildschirme.

  • Seite 95: Hilfe Bildschirme

    Einzelprüfungen MI 3152(H) EurotestXC (2,5 kV) 6.1.9 Hilfe Bildschirme Die Hilfe Bildschirme enthalten Diagramme für den richtigen Anschluss des Messgerätes. Abbildung 6.12: Beispiele für Hilfe Bildschirme Auswahl Öffnet den Hilfe Bildschirm. Wechsel zum vorherigen / nächsten Hilfe Bildschirm. Zurück zum Prüf- / Messmenü...

  • Seite 96: Prüfungen Und Messungen

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) 7 Prüfungen und Messungen Siehe Kapitel 6.1 Auswahl Modus für Anleitungen zu den Tastenbefehlen und der Touch Screen Funktionen. Spannung, Frequenz und Drehfeld Abbildung 7.1: Menü Spannungsmessung Messparameter System Spannungssystem [-, 1-phasig,3-phasig]...
  • Seite 97 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Einstellungen. Messgrenzwerte für TN/TT Erdungssysteme: Min. Spannung [0 V … 499 V] unt. Limit U L-N Max. Spannung [0 V … 499 V] ob. Limit U L-N Min. Spannung [-20% … 20%] unt.
  • Seite 98 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.2: Anschluss des 3-Leiter Prüfadapters und des optionalen Adapters im Drei-Phasen-System Abbildung 7.3: Anschluss des Commander-Prüfsteckers und des 3-Leiter Prüfadapters im Ein-Phasen-System Messverfahren  Wählen Sie die Funktion Spannung.  Schließen Sie die Prüfleitungen am Prüfgerät an.
  • Seite 99 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.5: Beispiele für Spannungsmessung in einem Drei-Phasen-System Prüfergebnisse / Teilergebnisse Ein-Phasen TN/TT System U L-N Spannung zwischen Phase und Neutralleiter U L-PE Spannung zwischen Phase und Schutzleiter U N-PE Spannung zwischen Neutralleiter und Schutzleiter...

  • Seite 100: R Iso - Isolationswiderstand

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) R iso – Isolationswiderstand Abbildung 7.6: Menü Isolationswiderstandsprüfung Prüfparameter / Grenzwerte Nennprüfspannung [50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V U Iso Prüfart [-, L/PE, L/N, N/PE, L/L, L1/L2, L1/L3, L2/L3, L1/N, L2/N,...
  • Seite 101 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.8: Anschluss der 2,5 kV Prüfleitung (U = 2,5 kV) Messverfahren  Wählen Sie die Funktion R iso.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Trennen Sie die geprüfte Installation vom Versorgungsnetz und entladen Sie im Bedarfsfall die Anlage.

  • Seite 102: Dar Und Pi Diagnose (Nur Mi 3152H)

    ������ ���� = ( 1 min ) �� ������ Weitere Informationen zu PI und DAR Diagnose finden Sie bei Metrel im Handbuch Moderne Isolationsprüfung. Abbildung 7.10: Menü Diagnose Prüfung Prüfparameter / Grenzwerte Nennprüfspannung [500 V, 1000 V, 2500 V] U Iso Anschlusspläne...
  • Seite 103 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.12: Anschluss der 2,5 kV Prüfleitung (U = 2,5 kV) Messverfahren  Wählen Sie die Diagnoseprüfung Funktion.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Trennen Sie die geprüfte Installation vom Versorgungsnetz und entladen Sie im Bedarfsfall die Anlage.

  • Seite 104: Varistor Prüfung

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Prüfergebnisse / Teilergebnisse Riso Isolationswiderstand Aktuelle Prüfspannung Widerstand nach 60 Sekunden Dielektrische Absorptionsrate Polarisationsindex Varistor Prüfung Abbildung 7.14: Hauptmenü Varistor Prüfung Prüfparameter / Grenzwerte I grenz Strom Grenzwert [1,0 mA] Varistor Varistor System [-, TT, TN, TN-C, TN-S] System Prüfspannungsbereich [1000 V, 2500 V*]...
  • Seite 105 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.16: Anschluss der 2,5 kV Prüfleitung (Messbereich: 2500 V) Messverfahren  Wählen Sie die Funktion Varistor Prüfung.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.
  • Seite 106 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Bedeutung der Uac Spannung Schutzvorrichtungen für AC Netzwerke sind in der Regel ca. 15% über dem Spitzenwert der Nennspannung. Die Beziehung zwischen Udc und Uac ist folgende: ������ ������ ≈ 1.15 × √2...

  • Seite 107: R Low - Widerstand Der Erdverbindung Und Der Potentialausgleichsverbindung

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) R low – Widerstand der Erdverbindung und der Potentialausgleichsverbindung Abbildung 7.18: Menü R low Messung Prüfparameter / Grenzwerte Ausgang [LN, LPE] [Rpe, örtlich] Masseverbind Strom [Standard, Rampe] Max. Widerstand [AUS, 0,05 Ω ... 20,0 Ω ] Grenzwert(R) Die R low Messung hängt von der Einstellung der Ausgangsparameter ab, siehe Tabelle...
  • Seite 108 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Messverfahren  Wählen Sie die Funktion R low.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.  Kompensieren Sie den Widerstand der Prüfleitungen bei Bedarf, siehe Abschnitt 7.6.1 Kompensation des Widerstands der Prüfleitungen..

  • Seite 109: Durchgang - Kontinuierliche Widerstandsmessung Mit Niedrigem Strom

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Durchgang – Kontinuierliche Widerstandsmessung mit niedrigem Strom Abbildung 7.21: Menü Druchgangs-Widerstandsmessung Prüfparameter / Grenzwerte [EIN* / AUS] Max. Widerstand [AUS, 0,1 Ω ... 20,0 Ω ] Grenzwer t(R) * Das Messgerät generiert ein Tonsignal, wenn der Widerstand niedriger als der eingestellte Grenzwert ist.

  • Seite 110: Kompensation Des Widerstands Der Prüfleitungen

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Messverfahren  Wählen Sie die Funktion Durchgangsprüfung.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.  Kompensieren Sie den Widerstand der Prüfleitungen bei Bedarf, siehe Abschnitt 7.6.1 Kompensation des Widerstands der Prüfleitungen..
  • Seite 111 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Verfahren zur Kompensation des Widerstands der Prüfleitungen  Wählen Sie die Funktion R low oder Durchgang.  Schließen Sie das Prüfkabel am Messgerät an und schließen Sie die Prüfleitungen miteinander kurz, siehe Abbildung 7.24.

  • Seite 112: Prüfen Von Rcds

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Prüfen von RCDs Zur Überprüfung des (der) RCD(s) in RCD-geschützten Installationen sind verschiedene Prüfungen und Messungen erforderlich. Die Messungen beruhen auf der Norm VDE 0413-6 (EN 61557-6). Folgende Messungen und Prüfungen (Unterfunktionen) können durchgeführt werden: ...

  • Seite 113: Rcd Uc - Berührungsspannung

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Einstellungen. *nur MI 3152. Der Parameter steht nur zur Verfügung, wenn Parameter RCD Bauart auf Weitere (Elektrischem Fahrzeug EVSE RCDs und mobile Installationen Med. RCDs eingestellt ist. Mit Prüfkabel oder Commander-Prüfstecker werden RCD-Tests unabhängig von der Einstellung in gleicher Weise gemessen.

  • Seite 114: Rcd T - Auslösezeit

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) < 30 mA A, F 21,05I N A, F 221,05I N beliebig B, B+ 21,05I N *nur MI 3152. B, B+ 221,05I N Tabelle 7.1: Beziehung zwischen Uc und I  Fehlerschleifenimpedanz ist indikativ und von Uc Ergebnis berechnet (ohne zusätzliche ��...
  • Seite 115 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) t ∆N Auslösezeit Berührungsspannung für Nenn I N...

  • Seite 116: Rcd I - Auslösestrom

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) RCD I – Auslösestrom 7.7.3 Das Messgerät erhöht den Prüfstrom in kleinen Schritten innerhalb des entsprechenden Messbereichs wie folgt: Anstiegsbereich RCD Typ Wellenform Hinweise Startwert Endwert Sinus 0,2I 1,1I N N Anteil) ...

  • Seite 117: Rcd Auto - Rcd Autotest

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) RCD Auto – RCD Autotest Die Funktion RCD Autotest führt eine vollständige RCD Prüfung (Auslösezeit bei verschiedenen Fehlerströmen, Auslösestrom und Berührungsspannung) anhand einer Reihe von automatischen Prüfungen durch, die vom Messgerät gesteuert werden.
  • Seite 118 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Schritt 1 Schritt 2 Schritt 3 Schritt 4 Schritt 5 Schritt 6 Schritt 7 Schritt 8 Abbildung 7.31: Beispiel für einzelne Schritte im RCD Autotest...
  • Seite 119 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Prüfergebnisse / Teilergebnisse t I∆N x1, (+) Schritt 1 Auslösezeit (I , (+) positive Polarität)  N t I∆N x1, (-) Schritt 2 Auslösezeit (I , (-) negative Polarität)  N t I∆N x5, (+) Schritt 3 Auslösezeit (I...

  • Seite 120: Z Loop - Fehlerschleifenimpedanz Und Kurzschlussstrom

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Z Loop – Fehlerschleifenimpedanz und Kurzschlussstrom Abbildung 7.32: Menü Z Loop Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [Aus, gG, NV, B, C, D, K, Eigener] Nennstrom der gewählten Sicherung Sicherung I Maximale Auslösezeit der gewählten Sicherung...
  • Seite 121 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Messverfahren  Wählen Sie die Funktion Z Loop  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.  Schließen Sie die Prüfleitungen oder den Commander Prüfstecker am Prüfling an, siehe Abbildung 7.33.
  • Seite 122 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Einstellungen. Eingangsspannungsbereich (L-PE) 110 V (93 V  U  134 V) L-PE 230 V (185 V  U  266 V) L-PE Tabelle 7.3: Beziehung zwischen Eingangsspannung – U und Nennspannung – U L-PE verwendet für die Kalkulation...

  • Seite 123: Zs Rcd - Fehlerschleifenimpedanz Und Kurzschlussstrom Im System Mit Rcd

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Zs RCD – Fehlerschleifenimpedanz und 7.10 Kurzschlussstrom im System mit RCD Die Zs RCD-Messung verhindert ein Auslösen des RCDs in einer RCD geschützten Anlage. Abbildung 7.35: Menü Zs RCD Prüfparameter / Grenzwerte Prüfparameter / Grenzwerte...
  • Seite 124 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Anschlussplan Abbildung 7.36: Anschluss des Commander-Prüfsteckers und des 3-Leiter Prüfadapters Messverfahren  Wählen Sie die Zs RCD Funktion  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.
  • Seite 125 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) wird aus der gemessenen Impedanz folgendermaßen berechnet: Der Kurzschlussstrom I   mit: ..Nennspannung U (siehe Tabelle unten), L-PE ..Korrekturfaktor (Ik-Faktor) für I (für weitere Informationen, siehe Kapitel 0...
  • Seite 126 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Einstellungen). Eingangsspannungsbereich (L-PE) 110 V (93 V  U  134 V) L-PE 230 V (185 V  U  266 V) L-PE Tabelle 7.4: Beziehung zwischen Eingangsspannung – U und Nennspannung – U L-PE verwendet für die Kalkulation...

  • Seite 127: Z Loop M - Hoch Präzise Fehlerschleifenimpedanz Und Kurzschlussstrom

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Z Loop m – Hoch präzise 7.11 Fehlerschleifenimpedanz und Kurzschlussstrom A 1143 MI 3143 oder MI 3144 Abbildung 7.38: Menü Z Loop mΩ Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [Aus, gG, NV, B, C, D, K, Eigener] Nennstrom der gewählten Sicherung...
  • Seite 128 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Anschlussplan Anschluss des A 1143 Anschluss des MI 3143 oder MI 3144 Abbildung 7.39: Hoch präzise Schleifenimpedanzmessung Abbildung 7.40: Messung Berührungsspannung - Anschluss am A 1143 Messverfahren  Schließen Sie das Prüfgerät MI 3152(H) an den A 1143, MI 3143 oder MI 3144 Euro Z Adapter über die serielle RS232-Schnittstelle an, oder verbinden Sie sie über...
  • Seite 129 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Ergebnisbildschirm mit A 1143 Ergebnisbildschirm mit MI 3143 oder MI 3144 Abbildung 7.41: Beispiele für Ergebnisse der hoch präzisen Schleifenimpedanzmessung Prüfergebnisse / Teilergebnisse Schleifenimpedanz Standard Kurzschlussstrom Imax Maximaler Kurzschlussstrom Imin Minimaler Kurzschlussstrom nur A 1143: Berührungsspannung bei maximalem Kurzschlussstrom...

  • Seite 130: Z Line - Leitungsimpedanz Und Kurzschlussstrom

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Z Line – Leitungsimpedanz und Kurzschlussstrom 7.12 Abbildung 7.42: Menü Z Line Messung Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [Aus, gG, NV, B, C, D, K, Eigener] Nennstrom der gewählten Sicherung Sicherung I Maximale Auslösezeit der gewählten Sicherung...
  • Seite 131 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Messverfahren  Wählen Sie die Z Line Funktion  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.  Schließen Sie die Prüfleitungen oder den Commander Prüfstecker am Prüfling an, siehe Abbildung 7.43.
  • Seite 132 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Einstellungen. Eingangsspannungsbereich (L-N oder L-L) 110 V (93 V  U  134 V) 230 V (185 V  U  266 V) 400 V (321 V  U  485 V) Tabelle 7.5: Beziehung zwischen Eingangsspannung –...

  • Seite 133: Z Line M - Hoch Präzise Leitungsimpedanz Und Kurzschlussstrom

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Z Line m – Hoch präzise Leitungsimpedanz und 7.13 Kurzschlussstrom A 1143 MI 3143 oder MI 3144 Abbildung 7.45: Menü Z Line mΩ Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [Aus, gG, NV, B, C, D, K, Eigener] Nennstrom der gewählten Sicherung...
  • Seite 134 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Anschlussplan Anschluss des A 1143 Anschluss des MI 3143 oder MI 3144 Abbildung 7.46: Hoch präzise Messung der Leitungsimpedanz Phase-Neutralleiter oder Phase-Phase Messverfahren  Schließen Sie das Prüfgerät MI 3152(H) an den A 1143, MI 3143 oder MI 3144 Euro Z Adapter über die serielle RS232-Schnittstelle an, oder verbinden Sie sie über...
  • Seite 135 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Ergebnisbildschirm mit MI 3143 oder MI 3144 Abbildung 7.47: Beispiele für Ergebnisse der hoch präzisen Leitungsimpedanzmessung Prüfergebnisse / Teilergebnisse Leitungsimpedanz Standard Kurzschlussstrom Imax Maximaler Kurzschlussstrom Imin Minimaler Kurzschlussstrom Imax2p Maximaler Zwei-Phasen Kurzschlussstrom...

  • Seite 136: Hoher Strom (Mi 3143 Und Mi 3144)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Hoher Strom (MI 3143 und MI 3144) 7.14 Abbildung 7.48: Menü Hoher Strom Prüfparameter / Grenzwerte Prüflast MI 3143: Prüflast [33.3 %, 66.6 %, 100 %] MI 3144: Prüflast [16.6 %, 33.3 %, 50.0 %, 66.6 %, 83.3 %, 100 %]...
  • Seite 137 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Messverfahren  Schließen Sie das Prüfgerät MI 3152(H) an den A 1143, MI 3143 oder MI 3144 Euro Z Adapter über die serielle RS232-Schnittstelle an, oder verbinden Sie sie über Bluetooth. Siehe Kapitel 4.6.5.1 Konfiguration der Messadapter.

  • Seite 138: Spannungsabfall

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Spannungsabfall 7.15 Der Spannungsabfall wird auf der Grundlage der Differenz zwischen der Leitungsimpedanz an den Anschlusspunkten (Steckdosen) und der Leitungsimpedanz am Referenzpunkt (üblicherweise die Impedanz an der Verteilung) berechnet. Abbildung 7.51: Menü Spannungsabfall Prüfparameter / Grenzwerte...
  • Seite 139 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.52: Spannungsabfallmessung – Anschluss des Commander-Prüfstecker und des 3-Leiter Prüfadapters Messverfahren SCHRITT 1: Messen der Impedanz Zref am Referenzpunkt  Wählen Sie die Funktion Spannungsabfall.  Stellen Sie die Prüfparameter / Grenzwerte ein.
  • Seite 140 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.54: Beispiel für das Messergebnis der Spannungsabfallmessung (SCHRITT Prüfergebnisse / Teilergebnisse ΔU Spannungsabfall Kurzschlussstrom Spannung L-N Zref Referenzleitungsimpedanz Leitungsimpedanz Der Spannungsabfall wird folgendermaßen berechnet: (�� − �� ) ⋅ �� ������...

  • Seite 141: Uberühr. - Berührspannung (Mi 3143 Und Mi 3144)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Uberühr. – Berührspannung (MI 3143 und MI 3144) 7.16 Abbildung 7.55: Menü Berührungsspannung Prüfparameter / Grenzwerte Prüflast MI 3143: Prüflast [33.3 %, 66.6 %, 100 %] MI 3144: Prüflast [16.6 %, 33.3 %, 50.0 %, 66.6 %, 83.3 %, 100 %]...
  • Seite 142 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Messverfahren  Schließen Sie das Prüfgerät MI 3152(H) an den MI 3143 oder MI 3144 Euro Z Adapter über die serielle RS232-Schnittstelle an, oder verbinden Sie sie über Bluetooth. Siehe Kapitel 4.6.5.1 Konfiguration der Messadapter.

  • Seite 143: Erde - Erdungswiderstand (3-Leiter Prüfung)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Erde – Erdungswiderstand (3-Leiter Prüfung) 7.17 Abbildung 7.58: Menü Erde Prüfparameter / Grenzwerte Grenzwert(Re) Maximaler Widerstand [AUS, 1  ... 5 k] Anschlusspläne Abbildung 7.59: Erdungswiderstand, Messung der Haupterdung der Installation Abbildung 7.60: Erdungswiderstand, Messung einer Blitzschutzanlage...
  • Seite 144 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Messverfahren  Wählen Sie die Funktion Erde.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.  Schließen Sie die Prüfleitungen am Prüfling an, siehe Abbildung 7.59 und Abbildung 7.60.

  • Seite 145: Erder-Ω 2 Zangen (C3) - Kontaktlose Erdungswiderstandsmessung (Mit Zwei Stromzangen)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Erder-Ω 2 Zangen (C3) - Kontaktlose 7.18 Erdungswiderstandsmessung (mit zwei Stromzangen) Abbildung 7.62: Menü Erder-Ω 2 Zangen (C3) Prüfparameter / Grenzwerte Maximaler Widerstand [AUS, 1  ... 30 Grenzwert(Re) ] Anschlussplan Abbildung 7.63: 2-Zangen Erdungswiderstandsmessung Messverfahren ...
  • Seite 146 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.64: Beispiele für Ergebnisse der Berührungslosen Erdungswiderstandsmessung Prüfergebnisse / Teilergebnisse Erdungswiderstand...

  • Seite 147: Ro - Spezifischer Erdwiderstand

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Ro - Spezifischer Erdwiderstand 7.19 Abbildung 7.65: Menü Spezifischer Erdwiderstand Ro Prüfparameter / Grenzwerte Längeneinheit Längeneinheit (m, ft) Entfernung Entfernung zwischen Sonden [0,1 m ... 29.9 m] oder [1 ft ... 100 ft] Anschlussplan Abbildung 7.66: Messung des Spezifischen Erdwiderstands...
  • Seite 148 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.67: Beispiele für Ergebnisse der Messung des Spezifischen Erdwiderstands Prüfergebnisse / Teilergebnisse  Spezifischer Erdwiderstand Widerstand der H, E (Strom) Sonde Widerstand der S, ES (Potential) Sonde...

  • Seite 149: Leistung

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Leistung 7.20 Abbildung 7.68: Menü Leistung Prüfparameter / Grenzwerte Stromzange Stromzange [A1018, A1019, A1391] (CH1) Messbereich Messbereich der Stromzange A1018 [20 A] A1019 [20 A] A1391 [40 A, 300 A] Anschlussplan Abbildung 7.69: Leistungsmessung Messverfahren ...
  • Seite 150 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.70: Beispiele für Ergebnisse Leistungsmessung Prüfergebnisse / Teilergebnisse Wirkleistung Scheinleistung Blindleistung (kapazitiv oder induktiv) Leistungsfaktor (kapazitiv oder induktiv) THDu Spannungsklirrfaktor/ Gesamtverzerrung durch Oberschwingungen...

  • Seite 151: Oberwellen

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Oberwellen 7.21 Abbildung 7.71: Menü Oberwellen Prüfparameter / Grenzwerte Stromzange (CH1) Stromzange [A1018, A1019, A1391] Messbereich Messbereich der Stromzange A1018 [20 A] A1019 [20 A] A1391 [40 A, 300 A] Grenzwert(THDu) Max. THD der Spannung [3 % ... 10 %] Anschlussplan Abbildung 7.72: Oberwellenmessung...
  • Seite 152 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.73: Beispiele für Ergebnisse Oberwellenmessung Prüfergebnisse / Teilergebnisse TRMS Spannung der ausgewählten Oberwelle [h0 ... h11] U:h(i) TRMS Strom der ausgewählten Oberwelle [h0 ... h11] I:h(i) THDu Spannungsklirrfaktor/ Gesamtverzerrung durch Oberschwingungen...

  • Seite 153: Ströme

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Ströme 7.22 Abbildung 7.74: Menü Strom Prüfparameter / Grenzwerte Stromzange Stromzange [A1018, A1019, A1391] (CH1) Messbereich Messbereich der Stromzange A1018 [20 A] A1019 [20 A] A1391 [40 A, 300 A] Grenzwert (I1) Max.
  • Seite 154 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.76: Beispiele für Ergebnisse Strommessung Prüfergebnisse / Teilergebnisse PE Fehlerstrom oder Laststrom...

  • Seite 155: Stromzange (Mi 3144)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Stromzange (MI 3144) 7.23 Abbildung 7.77: Menü Stromzange Prüfparameter / Grenzwerte Zangentyp Zangentyp [A 1227, A 1281, A 1609] Zangenmessbereich Messbereich Zangentyp A 1227, A 1609] [30 A, 300 A, 3000 A] Zangentyp A 1281 [0.5 A, 5 A, 100 A, 1000 A]...
  • Seite 156 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV)  Starten Sie die Messung mit oder mit der Taste.  Stoppen Sie die Messung.  Ergebnis speichern (optional) Abbildung 7.79: Beispiele für das Ergebnis der Stromzangenmessung Prüfergebnisse / Teilergebnisse Strom Frequenz...

  • Seite 157: Isfl - Fehlerstrom Des Ersten Fehlers (Nur Mi 3152)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) ISFL – Fehlerstrom des ersten Fehlers (nur MI 3152) 7.24 Abbildung 7.80: Menü ISFL Messung Prüfparameter / Grenzwerte Maximaler Fehlerstrom des ersten Fehlers [AUS, 3,0 mA ... Imax (Ik 1, Ik 2) 19,5 mA ] Anschlusspläne...
  • Seite 158 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Messverfahren  Wählen Sie die Funktion ISFL.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.  Schließen Sie die Prüfleitungen am Prüfling an, siehe Abbildung 7.81 und Abbildung 7.82.

  • Seite 159: Imd - Prüfung Von Isolationsüberwachungsgeräten (Nur Mi 3152)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) IMD - Prüfung von Isolationsüberwachungsgeräten 7.25 (nur MI 3152) Diese Funktion ermöglicht die Überprüfung der Alarmschwelle der Isolationswächter Geräte (IMD), durch Aufbringen eines veränderbaren Widerstands zwischen L1/PE- und L2/PE- Klemmen Abbildung 7.84: Menü IMD Prüfung Prüfparameter / Grenzwerte...
  • Seite 160 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Prüfablauf (MANUELL R, MANUELL I)  Wählen Sie die Funktion IMD.  Stellen Sie die Prüfparameter MANUEL R oder MANUEL I ein. Stellen Sie weitere Prüfparameter / Grenzwerte ein.  Schließen Sie die Prüfleitungen am Prüfgerät an.
  • Seite 161 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV)  Drücken Sie die Taste, um den Leitungsanschluß auf L2 zu oder die tauschen. (Für den Fall, das IMD schaltet Spannungsversorgung aus, wechselt das Messgerät automatisch Leitungsanschluss auf L2 und fährt mit dem Test fort, sobald die Versorgungsspannung am Messgerät anliegt.)
  • Seite 162 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.86: Beispiele für Ergebnisse der IMD Prüfung Prüfergebnisse / Teilergebnisse Ra1 Schwellenwert Isolationswiderstand zwischen L1-PE Kalkulierter Fehlerstrom des ersten Fehlers für R1 Aktivierungs- / Abschaltzeit von IMD für R1 Ra2 Schwellenwert Isolationswiderstand zwischen L2-PE Kalkulierter Fehlerstrom des ersten Fehlers für R2...

  • Seite 163: Rpe - Schutzleiterwiderstand

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Rpe – Schutzleiterwiderstand 7.26 Abbildung 7.87: Menü Schutzleiterwiderstandsmessung Prüfparameter / Grenzwerte Masseverbindung [Rpe, örtlich] [Ja, Nein] Max. Widerstand [AUS, 0,1  ... 20,0 ] Limit(Re) Anschlussplan Abbildung 7.88: Anschluss des Commander-Prüfsteckers und des 3-Leiter Prüfadapters Messverfahren ...
  • Seite 164 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.89: Beispiele für Ergebnisse der Schutzleiterwiderstandsmessung Prüfergebnisse / Teilergebnisse Rpe Schutzleiterwiderstand...

  • Seite 165: Beleuchtungsstärke

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Beleuchtungsstärke 7.27 Abbildung 7.90: Menü Beleuchtungsstärkemessung Prüfparameter / Grenzwerte Grenzwert(E) Minimale Beleuchtungsstärke [AUS, 0,1 lux ... 20 klux] Positionierung des Sensors Abbildung 7.91: Positionierung des LUXmeter Sensor Messverfahren  Wählen Sie die Funktion Beleuchtungsstärke.
  • Seite 166 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.92: Beispiele für Ergebnisse Beleuchtungsstärkemessung Prüfergebnisse / Teilergebnisse Beleuchtungsstärke...

  • Seite 167: Auto Tt - Autotest Für Tt Erdungssysteme

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) AUTO TT – Autotest für TT Erdungssysteme 7.28 Prüfungen / Messungen in AUTO TT implementiert Spannung Z Line Spannungsabfall Zs RCD RCD Uc Abbildung 7.93: Menü AUTO TT Prüfparameter / Grenzwerte I ΔN...
  • Seite 168 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Anschlussplan Abbildung 7.94: AUTO TT Messung Messverfahren  Wählen Sie die Funktion AUTO TT.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt (optional), siehe Kapitel 7.15 Spannungsabfall.
  • Seite 169 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) AUTO TN (RCD) – Autotest für TN Erdungssystem 7.29 mit RCD Prüfungen / Messungen in der AUTO TN (RCD) implementiert Spannung Z Line Spannungsabfall Zs RCD Rpe RCD Abbildung 7.96: Menü AUTO TN (RCD) Prüfparameter / Grenzwerte...
  • Seite 170 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Anschlussplan Abbildung 7.97: AUTO TN (RCD) Messung Messverfahren  Wählen Sie die Funktion AUTO TN (RCD).  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt (optional), siehe Kapitel 7.15 Spannungsabfall.

  • Seite 171: Auto Tn - Autotest Für Tn Erdungssystem Ohne Rcd

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) AUTO TN – Autotest für TN Erdungssystem ohne 7.30 Prüfungen / Messungen in AUTO TN implementiert Spannung Z Line Spannungsabfall Z Loop Abbildung 7.99: Menü AUTO TN Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [Aus, gG, NV, B, C, D, K, Eigener] Nennstrom der gewählten Sicherung...
  • Seite 172 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Anschlussplan Abbildung 7.100: AUTO TN Messung Messverfahren  Wählen Sie die Funktion AUTO TN.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt (optional), siehe Kapitel 7.15 Spannungsabfall.

  • Seite 173: Auto It - Autotest Für It Erdungssystem (Nur Mi 3152)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) AUTO IT – Autotest für IT Erdungssystem 7.31 (nur MI 3152) Prüfungen / Messungen in AUTO IT implementiert Spannung Z Line Spannungsabfall ISFL Abbildung 7.102: Menü AUTO IT Prüfparameter / Grenzwerte Sicherungstyp Auswahl des Sicherungstyps [Aus, gG, NV, B, C, D, K, Eigener] Nennstrom der gewählten Sicherung...
  • Seite 174 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Anschlussplan Abbildung 7.103: AUTO IT Messung Messverfahren  Wählen Sie die Funktion AUTO IT.  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt (optional), siehe Kapitel 7.15 Spannungsabfall.

  • Seite 175: Z Auto - Autotest Für Schnelle Line- Und Loop-Prüfungen

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Z Auto - Autotest für schnelle Line- und Loop- 7.32 Prüfungen Prüfungen / Messungen in der Z Auto implementiert Spannung Z Line Spannungsabfall Zs RCD Abbildung 7.105: Menü Z Auto Prüfparameter / Grenzwerte...
  • Seite 176 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Anschlussplan Abbildung 7.106: Z Auto Messung Messverfahren  Wählen Sie die Funktion Z Auto  Stellen Sie die Prüfparameter / Grenzwerte ein.  Messen Sie die Impedanz Zref am Ausgangspunkt (optional), siehe Kapitel 7.15 Spannungsabfall.

  • Seite 177: R Line M - Dc Widerstandsmessung (Mi 3144)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) R Line m – DC Widerstandsmessung (MI 3144) 7.33 Abbildung 7.108: Menü R Line mΩ Prüfparameter / Grenzwerte Grenzwert [Aus, 0,01  ... 19 , Eigener] Grenzwert (R) Anschlussplan Abbildung 7.109: R Line mΩ Messverbindung Detaillierte Informationen finden Sie in der A 3144 - Euro Z 800 V Bedienungsanleitung.
  • Seite 178 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.110: Beispiel für das Ergebnis der R line mΩ Messung Prüfergebnisse / Teilergebnisse Leitungswiderstand Prüfstrom Itest Spannung U Spannungsabfall U% Spannungsabfall in Prozent Spannungsmonitor: Up1p2 Spannung P1-P2 Uc1c2 Spannung C1-C2 Freq Frequenz Detaillierte Informationen finden Sie in der A 3144 - Euro Z 800 V Bedienungsanleitung.

  • Seite 179: Elr- Fehlerstromeinspeisung (Mi3144)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) ELR- Fehlerstromeinspeisung (MI3144) 7.34 Abbildung 7.111: ELR- Fehlerstromeinspeisung (MI3144) Prüfparameter / Grenzwerte Strom Waveform Strom Waveform [Abwechselnd, Pulsierend, DC] Anzahl der Umschlingungen [1 … 10] Anzahl der Umschlingungen I gen Strom [3 mA, 5 mA, 6 mA, 10 mA, 15 mA, 30 mA, 50 mA, 100 mA, 150...
  • Seite 180 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV)  Schließen Sie die Prüfleitungen am Prüfling an. Siehe Abbildung 7.112 Detaillierte Informationen finden Sie in der A 3144 - Euro Z 800 V Bedienungsanleitung.  Starten Sie die Messung mit oder mit der Taste.

  • Seite 181: Elr- Kombinierte Auslösezeit (Mi3144)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) ELR- kombinierte Auslösezeit (MI3144) 7.35 Abbildung 7.114: ELR- kombinierte Auslösezeit (MI3144) Prüfparameter / Grenzwerte Strom Waveform Strom Waveform [Abwechselnd, Pulsierend, DC] Anzahl der Umschlingungen [1 … 10] Anzahl Umschlingungen I gen Strom [3 mA, 5 mA, 6 mA, 10 mA, 15 mA, 30 mA, 50 mA, 100 mA, 150...
  • Seite 182 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV)  Drücken Sie die Taste, um die Auswahl zu bestätigen und oder die beenden Sie die Messung.  Ergebnis speichern (optional) Abbildung 7.115: Beispiel für das Ergebnis der ELR- kombinierten Auslösezeit Messergebnis...

  • Seite 183: Evse Diagnoseprüfung (A 1632)

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) EVSE Diagnoseprüfung (A 1632) 7.36 Die EVSE Diagnoseprüfung muss mit dem A 1632 eMobility Analyzer durchgeführt werden, der mit dem Prüfgerät MI 3152(H) über eine Bluetooth verbundenen ist. Abbildung 7.116: Diagnoseprüfung (EVSE) Startbildschirme – EV Simulation, Fehler und Überwachung...
  • Seite 184 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Abbildung 7.118: Diagnoseprüfung, EV Simulation und Fehler-Unterprüfungen - Anschluss an Mode 2, das vom Analyser gespeist wird Abbildung 7.119: Diagnoseprüfung (EVSE) - Monitor- Unterprüfungen - Anschluss an EVSE oder Ladekabel Diagnoseprüfung ...

  • Seite 185: Falscher Anschluss - Drehrichtung Gegen Den Uhrzeigersinn

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Prüfergebnisse / Teilergebnisse Maximalwert des CP-Status (Control Pilot) Signals Minimalwert des CP-Status (Control Pilot) Signals Tastverhältnis des CP-Status (Control Pilot) Signals Freq Frequenz des CP-Status (Control Pilot) Signals Ladestrom über Ladekabel / EVSE verfügbar...

  • Seite 186: Locator

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Locator 7.37 Diese Funktion ist für das Aufspüren von Leitungen im Versorgungsnetz bestimmt, wie zB:  Leitungen suchen,  Aufspüren von Unterbrechungen und Kurzschlüssen in Leitungen.  Auffinden von Sicherungen. Das Messgerät erzeugt Testsignale, die mit dem tragbaren Empfänger R10K verfolgt werden können.
  • Seite 187 Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Prozedur für das Aufspüren von Leitungen  Wählen Sie im Menü Weitere die Funktion Locator.  Schließen Sie die Prüfleitungen am Prüfgerät an.  Schließen Sie die Prüfleitungen am Prüfling an (siehe Abbildung 7.122 und Abbildung 7.123).

  • Seite 188: Funktionsprüfung

    Prüfungen und Messungen MI 3152(H) EurotestXC (2,5 kV) Funktionsprüfung 7.38 Abbildung 7.125: Beispiel für das Menü Funktionsprüfung Sichtprüfung Abbildung 7.126: Prüfanordnung Funktionsprüfung Prüfverfahren Funktionsprüfung Wählen Sie im Menü Funktion die entsprechenden Funktionsprüfung.  Starten Sie die Prüfung.  Führen Sie die Sicht- / Funktionsprüfung am Prüfling durch.

  • Seite 189: Auto Sequences

     MI 3152(H) EurotestXC (2,5 kV) Auto Sequences 8 Auto Sequences® Im Menü Auto Sequences® können vorprogrammierte Sequenzen von Messungen erstellt werden. Die Ergebnisse einer Auto Sequence® Prüfung können im Speicher zusammen mit allen zugehörigen Informationen gespeichert werden. Auswahl der Auto Sequences®...

  • Seite 190: Suchen Im Menü Auto Sequences

     MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Hinweis  Der Inhalt der vorprogrammierten Auto Sequences® ist abhängig vom gewählten Geräteprofil.  Der Prüfer kann keine eigen definierte Auto Sequences® zum MI 3152 oder MI 3152H hinzuzufügen. Für diese beiden Instrumente stehen nur vorprogrammierte Auto Sequences®...
  • Seite 191  MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Abbildung 8.2: Bildschirm Ergebnisse durchsuchen - Seitenansicht Auswahl Nächste Seite (falls vorhanden). Vorherige Seite (falls vorhanden). Hinweis  Die Seite Ergebnisse durchsuchen kann bis zu 50 Ergebnisse enthalten. Abbildung 8.3: Bildschirm Suchergebnisse mit Auto Sequences® ausgewählt Auswahl Wechselt zur Position im Menü...

  • Seite 192: Organisation Einer Auto Sequence

     MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Organisation einer Auto Sequence® Eine Auto Sequence® wird in drei Phasen unterteilt:  Vor der ersten Prüfung wird das Menü Auto Sequence® angezeigt (es sei denn, es wurde direkt aus dem Hauptmenü Auto Sequences® gestartet). Parameter und Grenzwerte der einzelnen Messungen können in diesem Menü...

  • Seite 193: Auto Sequence® Ansichts-Menü (Messung Ist Ausgewählt)

     MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Auswahl Startet die Auto Sequence®.. 8.2.1.2 Auto Sequence® Ansichts-Menü (Messung ist ausgewählt) Abbildung 8.5: Auto Sequence® Ansichts-Menü – Messung ausgewählt Auswahl Wählt Einzelprüfung aus. Öffnet das Menü zum Ändern von Parametern und Grenzwerten der ausgewählten Messungen.

  • Seite 194: Schrittweise Durchführung Des Auto Sequences

     MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Der Prüfer muss entscheiden, ob die Änderungen der globalen Parameter für alle Einzelprüfungen innerhalb der ausgewählten Auto Sequence® gelten, die die geänderten Parameter enthalten, oder nur für die bearbeitete Einzelprüfung. Startet die Auto Sequence®..

  • Seite 195: Auto Sequence® Ergebnis Bildschirm

     MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Abbildung 8.7: Auto Sequence®– Beispiel für eine beendete Messung mit Optionen für die Vorgehensweise Auswahl (während der Ausführung einer Auto Sequence®) Weiter zum nächsten Schritt im Prüfablauf. Wiederholung der Messung. Angezeigte Ergebnisse einer Einzelprüfung werden nicht gespeichert.

  • Seite 196: Die Auto Sequence® Wird Unter Dem Ausgewählten Strukturobjekt

     MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Abbildung 8.8: Auto Sequence® Ergebnis Bildschirm Auswahl Startet eine neue Auto Sequence®. Anzeige der Ergebnisse der einzelnen Messungen. Das Messgerät wechselt zum Menü für die Anzeige von Details der Auto Sequence®. Speichert die Auto Sequence® Ergebnisse.

  • Seite 197: Auto Sequence® Speicher Bildschirm

     MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Details zu ausgewählten Einzelprüfung in der Auto Sequence® werden angezeigt. Ansicht der Parameter und Grenzwerte der ausgewählten Einzelprüfung. Fügt einen Kommentar zur ausgewählten Einzelprüfung in der Auto Sequence® hinzu. Das Instrument öffnet die Tastatur für die Eingabe eines Kommentars.
  • Seite 198  MI 3152(H) EurotestXC (2,5 kV) Auto Sequences Auswahl Auto Sequence® wiederholen. Öffnet das Menü für eine neue Auto Sequence®. Öffnet das Menü für die Anzeige der Details der Auto Sequence®. Für weitere Informationen siehe Kapitel 8.2.3 Auto Sequence® Ergebnis Bildschirm.

  • Seite 199: Kommunikation

    Die Baumstruktur von der Metrel ES Manager PC Software kann auf das Gerät hoch geladen werden. Der Metrel ES Manager ist eine PC-Software die unter Windows 7, Windows 8, Windows 8.1 und Windows 10. läuft. Es sind drei Kommunikationsschnittstellen auf dem Messgerät zur Verfügung: RS-232, USB und Bluetooth Das Messgerät kann auch mit verschiedenen externen Geräten kommunizieren...

  • Seite 200: Bluetooth Und Rs232 Kommunikation Mit Scannern

     sind. Bluetooth und RS232 Kommunikation mit Scannern EurotestXC kann mit unterstützten Bluetooth und seriellen Scannern kommunizieren. Serielle Scanner müssen am Messgerät an der seriellen PS/2 Schnittstelle angeschlossen werden. Kontaktieren Sie Metrel oder Ihren Distributor, welche externen Geräte und Funktionen unterstützt werden.

  • Seite 201: Aktualisieren Des Messgeräts

    Dadurch ist es möglich, das Gerät auf dem neuesten Stand zu halten, sogar wenn sich Normen oder Vorschriften ändern. Der Firmware-Upgrade erfordert Internetzugang und kann aus der Metrel ES Manager Software mit Hilfe einer speziellen Upgrade-Software durchgeführt werden - FlashMe wird Sie durch die Upgrade Prozedur führen. Weitere Informationen finden...

  • Seite 202: Wartung

    MI 3152(H) EurotestXC (2,5 kV) Wartung 11 Wartung Unbefugten Personen ist nicht erlaubt, das EurotestXC Messgerät zu öffnen. Außer den Batterien und den Sicherungen unter der rückseitigen Abdeckung gibt es im Inneren des Geräts keine vom Benutzer zu ersetzenden Bauteile.

  • Seite 203: Reinigung

    MI 3152(H) EurotestXC (2,5 kV) Wartung Reinigung 11.2 Für das Gehäuse ist keine besondere Wartung erforderlich. Verwenden Sie zum Reinigen der Oberfläche des Geräts oder Zubehörs einen weichen Lappen, der leicht mit Seifenwasser oder Alkohol befeuchtet wird. Lassen Sie das Gerät vor der Benutzung vollständig abtrocknen.

  • Seite 204: Technische Daten

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12 Technische Daten R iso – Isolationswiderstand 12.1 U Iso: 50 V, 100 V und 250 V Riso Isolationswiderstand Messbereich entsprechend EN 61557 ist 0,15 M  ..199,9 M. Auflösung (M) Genauigkeit Messbereich (M)

  • Seite 205: Diagnoseprüfung (Nur Mi 3152H)

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Der Fehler unter Betriebsbedingungen darf maximal der Fehler unter Referenzbedingungen (in der Anleitung für jede Funktion angegeben)  5 % des Messwerts sein. Diagnoseprüfung (nur MI 3152H) 12.2 U Iso: 500V, 1000 V, 2500 V DAR –...

  • Seite 206: Durchgang - Kontinuierliche Widerstandsmessung Mit Niedrigem Strom

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Durchgang – Kontinuierliche Widerstandsmessung 12.4 mit niedrigem Strom R - Durchgangswiderstand Auflösung () Genauigkeit Messbereich () (5 % des Ablesewerts + 10 0,0 ... 19,9 20 ... 1999 Digits) Leerlaufspannung ........6.5 VDC ... 18 VDC Kurzschlussstrom ........

  • Seite 207: Rcd Uc - Berührungsspannung

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Nicht verwendbar.  ............. zutreffend AC Typ ........... sinusförmiger Prüfstrom A, F Typen…… ........gepulster Prüfstrom B, B+ Typen ..........geglätteter DC Strom (nur MI 3152) RCD-Prüfstrom in Bezug auf den RMI / EVSE RCD Typ und Multiplikationsfaktor ×...

  • Seite 208: Rcd I - Auslösestrom

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Prüfstrom ..........½I , 2I , 5I N N N N  300 mA (RCD Typ A, F). ist nicht verfügbar für I 5I =1000 mA (RCD Typ AC) oder I N N N...

  • Seite 209: Zs Rcd - Fehlerschleifenimpedanz Und Kurzschlussstrom Im System Mit Rcd

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Z Loop – Fehlerschleifenimpedanz und 12.7 Kurzschlussstrom Z - Fehlerschleifenimpedanz Messbereich entsprechend EN 61557 ist 0,25  ... 9,99 k. Auflösung () Genauigkeit Messbereich () (5 % des Ablesewerts + 5 0,00 ... 9,99 0,01 10,0 ...
  • Seite 210 MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Ik – Kurzschlussstrom Auflösung (A) Messbereich (A) Genauigkeit 0,00 ... 9,99 0,01 10,0 ... 99,9 Beachten Sie die Genauigkeit der 100 ... 999 Fehlerschleifenimpedanzmessung 1,00 k ... 9,99 k 10,0 k ... 23,0 k U L-PE –...

  • Seite 211: Z Loop M - Hoch Präzise Fehlerschleifenimpedanz Und Kurzschlussstrom

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Z Loop m – Hoch präzise 12.9 Fehlerschleifenimpedanz und Kurzschlussstrom Diese Prüfung wird in Kombination mit einem externen Testadapter / Prüfgerät durchgeführt. Detaillierte Informationen finden Sie in der A 1143 - Euro Z 290 A-Adapter und MI 3144 –...

  • Seite 212: Z Line M - Hoch Präzise Leitungsimpedanz Und Kurzschlussstrom

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.12 Z Line m – Hoch präzise Leitungsimpedanz und Kurzschlussstrom Diese Prüfung wird in Kombination mit einem externen Testadapter / Prüfgerät durchgeführt. Detaillierte Informationen finden Sie in der A 1143 - Euro Z 290 A-Adapter und MI 3144 –...

  • Seite 213: Rpe - Schutzleiterwiderstand

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.4 Rpe – Schutzleiterwiderstand, 12.14 ISFL – Fehlerstrom des ersten Fehlers (nur MI 3152) und 12.15 IMD (nur MI 3152), Rpe – Schutzleiterwiderstand 12.4 RCD Nr R – Schutzleiterwiderstand Auflösung () Genauigkeit Messbereich () (5 % des Ablesewerts + 5...

  • Seite 214: Erde - Erdungswiderstand (3-Leiter Prüfung)

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Erde – Erdungswiderstand (3-Leiter Prüfung) 12.5 Re – Erdungswiderstand Messbereich entsprechend EN61557-5 ist 2.00  ... 1999 . Auflösung () Genauigkeit Messbereich () 0,00 ... 19,99 0,01 (5 % des Ablesewerts + 5 20,0 ...

  • Seite 215: Ro - Spezifischer Erdwiderstand

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Ro - Spezifischer Erdwiderstand 12.7  – Spez. Erd. Wdst Auflösung (m) Genauigkeit Messbereich (m) 0,0 ... 99,9 100 ... 999 Siehe Hinweis zur 1,00 k ... 9,99 k 0,01 k Genauigkeit 10,0 k ... 99,9 k 0,1 k 100 k ...

  • Seite 216: Spannung, Frequenz Und Drehfeld

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Spannung, Frequenz und Drehfeld 12.8 12.8.1 Drehfeld Nennspannungsbereich des Systems ..100 V ... 550 V Nennspannungsbereich ......14 Hz ... 500 Hz Angezeigtes Ergebnis ......1.2.3 oder 3.2.1 12.8.2 Spannung Auflösung (V)

  • Seite 217: Ströme

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Ströme 12.9 Messgerät Maximale Spannung am Messeingang C1 ..3 V Nennfrequenzbereich ......0 Hz, 40 Hz ... 500 Hz Stromzange (CH1) A1018 Messbereich: 20 A I1 - Strom Auflösung (A) Messbereich (A) Genauigkeit* (5 % des Ablesewerts + 5...

  • Seite 218: Leistung

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.11 Leistung Messeigenschaften Klasse gemäß Funktionssymbole Messbereich IEC 61557-12 P - Wirkleistung 5 % ... 100 % I S - Scheinleistung 5 % ... 100 % I Q - Blindleistung 5 % ... 100 % I PF - Leistungsfaktor - 1 ...

  • Seite 219: Varistor Prüfung

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.13 Varistor Prüfung Uc – DC Spannung Auflösung (V) Messbereich (V) Genauigkeit 0 … 1000 (2500)* (3 % des Ablesewerts + 3 Digits) Uc – AC Spannung Auflösung (V) Messbereich (V) Genauigkeit 0 … 625 (1562)*...
  • Seite 220 MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation Siehe Kapitel 7.25 IMD - Prüfung von Isolationsüberwachungsgeräten (nur MI 3152) Weitere Informationen zur Kalkulation des Fehlerstroms des ersten Fehlers bei Schwellenwert Isolationswiderstand.

  • Seite 221: Beleuchtungsstärke

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.16 Beleuchtungsstärke Luxmeter Sensor (A 1172) Die spezifizierte Genauigkeit gilt für den gesamten Anwendungsbereich. Auflösung (lux) Messbereich (lux) Genauigkeit (5 % des Ablesewerts + 2 0,01 ... 19,99 0,01 Digits) 20,0 ... 199,9 (5 % des Ablesewerts)

  • Seite 222: Elr- Kombinierte Auslösezeit (Mi3144)

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.20 ELR- kombinierte Auslösezeit (MI3144) Diese Prüfung wird in Kombination mit einem externen Testadapter / Prüfgerät durchgeführt. Für die detaillierte technische Spezifikation, siehe A 3144 - Euro Z 800 V Bedienungsanleitung. 12.21 EVSE Diagnoseprüfung (A 1632) Diese Prüfung wird in Kombination mit einem externen Testadapter / Prüfgerät durchgeführt.

  • Seite 223: Allgemeine Daten

    MI 3152(H) EurotestXC (2,5 kV) Technische Spezifikation 12.22 Allgemeine Daten Stromversorgung ........6 x 1,2V Ni-MH Batteriezellen, Größe AA Betriebsdauer ........typisch 9 Stunden Eingangsspannung Ladebuchse .... 12 V  10 % Eingangsstrom Ladebuchse ....max. 1000 mA Batterieladestrom ........125 mA (normal Lademodus) 725 mA (Schnelllademodus) Messkategorie ........

  • Seite 224: Anhang A. - Anmerkungen Zum Profil

    Anhang A – Profil Hinweise MI 3152(H) EurotestXC (2,5 kV) - Anmerkungen zum Profil Anhang A. Das Messgerät unterstützt das Arbeiten mit mehreren Profilen. Dieser Anhang C enthält eine Anzahl geringfügigen Änderungen, länderspezifischen Anforderungen zusammenhängen. Einige der Änderungen bedeuten geänderte aufgeführte Funktionsdaten, die sich auf Hauptabschnitte beziehen, und andere sind zusätzliche Funktionen.

  • Seite 225: Profil Ungarn (Profil Code Alad)

    Anhang B – Profil Hinweise MI 3152(H) EurotestXC (2,5 kV) A.2 Profil Ungarn (Profil Code ALAD) Sicherungstyp gR in den Sicherungstabellen hinzugefügt. Detaillierte Informationen zu den Sicherungsdaten finden Sie in der Übersicht der Sicherungstabellen. Ein neue Einzelprüfung Sichtprüfung hinzugefügt Abbildung A.1: Menü Sichtprüfung Prüfparameter / Grenzwerte...

  • Seite 226: Profil Finnland (Profil Code Alac)

    Anhang B – Profil Hinweise MI 3152(H) EurotestXC (2,5 kV) Modifikation im RCD Autotest Ablauf RCD Autotest eingefügte Schritte Hinweise  RCD reaktivieren. RCD muss auslösen Prüfung mit 2I , (+) positive Polarität (neuer Schritt 3). N RCD reaktivieren. ...

  • Seite 227: Profil Frankreich (Profil Code Alag)

    Anhang B – Profil Hinweise MI 3152(H) EurotestXC (2,5 kV) A.4 Profil Frankreich (Profil Code ALAG) Änderungen in den Kapiteln: 7.7 Prüfen von RCDs; 7.10 Zs RCD – Fehlerschleifenimpedanz und Kurzschlussstrom im System mit RCD; 7.28 AUTO TT – Autotest für TT Erdungssysteme;...
  • Seite 228 Anhang B – Profil Hinweise MI 3152(H) EurotestXC (2,5 kV)

  • Seite 229: Anhang B. - Commander (A 1314, A 1401)

    Zeitraum nicht benutzt wird. Es können Alkali- oder wieder aufladbare NiMH-Akkus der Größe AAA verwendet  werden. Metrel empfiehlt nur den Einsatz von wieder aufladbaren Batterien von 800 mAh oder mehr. Stellen Sie sicher, dass die Akkus richtig eingesetzt sind, sonst funktioniert das ...
  • Seite 230 Anhang B – Commanders MI 3152(H) EurotestXC (2,5 kV) Abbildung B.1: Vorderseite der Commander-Prüfspitze (A 1401) Abbildung B.2: Vorderseite des Commander-Prüfstecker (A 1314) Abbildung B.3: Rückseite TEST Startet die Messungen. TEST Dient auch als Schutzleiter-Berührungselektrode. Linke Status-LED (RGB) Rechte Status-LED (RGB) LEDs Lampen-LEDs (Commander-Prüfspitze)

  • Seite 231: Betrieb Der Commander-Geräte

    Anhang B – Commanders MI 3152(H) EurotestXC (2,5 kV) B.4 Betrieb der Commander-Geräte Warnung! Gefährliche Spannung am PE-Anschluss des Beide LEDs gelb Commander-Geräts! Rechte LED rot FAIL Anzeige Rechte LED grün PASS Anzeige Das Commander-Gerät überwacht die Linke LED blinkt blau Eingangsspannung Spannung zwischen den Prüfanschlüssen ist höher als...

  • Seite 232: Anhang C. - Locator Empfänger R10K

    Betrieb in Kombination mit anderen Metrel Messgeräten vorgesehen. Der eingebaute Felddetektor befindet sich am vorderen Ende des Empfängers. Über den hinteren Stecker können externe Detektoren angeschlossen werden. Beim Arbeiten mit dem EurotestXC muss das zu aufzuspürende Objekt mit Strom versorgt werden. Detektoren Betrieb Aufspüren von versteckten Leitungen...

  • Seite 233: Anhang D. Strukturobjekte

    Anhang D – Strukturobjekte MI 3152(H) EurotestXC (2,5 kV) Strukturobjekte Anhang D. Die verwendeten Strukturelemente im Speicher Menü sind vom Geräteprofil abhängig. Symbol Standardname Beschreibung Verzeichnis Verzeichnis Objekt Objekt Verteiler Verteiler Untervert. Unterverteiler Örtl. Pot. Ausgl. Örtlicher Potentialausgleich Wasserversorgung Schutzleiter Wasserversorgung Ölversorgung...
  • Seite 234 Anhang D – Strukturobjekte MI 3152(H) EurotestXC (2,5 kV) Symbol Standardname Beschreibung Fundament Er. Fundamenterder Podential. Ausgl. Potentialausgleichsschiene Sch. Schutzleiter für Hauswasserzähler Hauswasserz. Schutzleiter für die Hauptwasserleitungen Hauptwasserl. Hauptschutzl. Hauptschutzleiter Schutzleiter für Innengasanlage Gasanl. Schutzleiter für die Heizungsanlage Heizungsanl. Schutzleiter für Klimaanlage Klimaanl.
  • Seite 235 Anhang D – Strukturobjekte MI 3152(H) EurotestXC (2,5 kV) Symbol Standardname Beschreibung Level 1 Level 1 Level 2 Level 2 Level 3 Level 3 Varistor Varistor LS Anschluss LS Anschluss Maschine Maschine...

  • Seite 236: Anhang E. - Prüfungen Und Messungen Mit Adaptern

    Anhang E – Prüfungen und Messungen mit Adaptern MI 3152(H) EurotestXC (2,5 kV) - Prüfungen und Messungen mit Anhang E. Adaptern Spannung 1-phasig 3-phasig  Steckdosenprüfung Riso 50 V – 1000 V  2500 V Diagnoseprüfun 50 V – 1000 V...
  • Seite 237 Anhang E – Prüfungen und Messungen mit Adaptern MI 3152(H) EurotestXC (2,5 kV) Uberühr.   Erde 3W Erder-Ω 2 Zangen (C3) Leistung Oberwellen Ströme ISFL Locator Beleuchtungsstärke AUTO TT AUTO TN AUTO TN (RCD) AUTO IT Diagnosetest (EVSE) ...

Diese Anleitung auch für:

Eurotestxc 2,5 kvMi 3152Mi 3152h

Inhaltsverzeichnis
