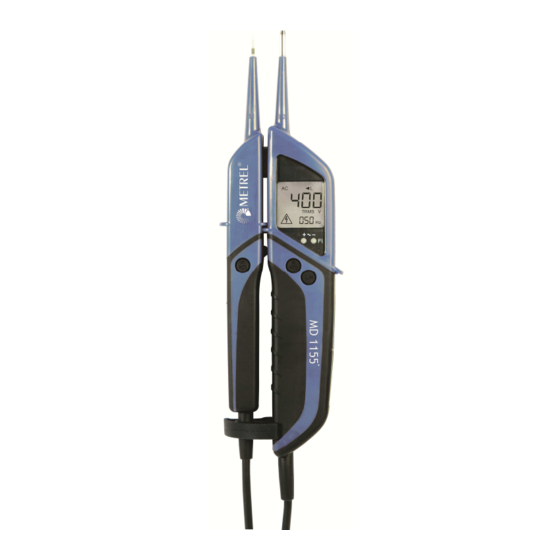

METREL MD 1155 Bedienungsanleitung
Voltage/continuity tester
Verwandte Anleitungen für METREL MD 1155
Inhaltszusammenfassung für METREL MD 1155
- Seite 1 ® Metrel MD 1155* - LCD Voltage/Continuity Tester MD 1155* User Manual Version 1.4, Code no. 20 752 258...
- Seite 2 ® Metrel MD 1155* - LCD Bedienungsanleitung ® Metrel MD 1155* - LCD Operating instructions ® Metrel MD 1155* - LCD Bedieningshandleiding ® Metrel MD 1155* - LCD Manuel d'utilisation ® Metrel MD 1155* - LCD Manual de instrucciones ®...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Hinweise Sicherheitshinweise Allgemeine Sicherheitshinweise Bedienung Sicherheitshinweise Allgemeines Funktion Selbsttest Gleichspannung prüfen Wechselspannung (TRMS) prüfen DATA HOLD-Funktion Phasenprüfung Drehfeldprüfung (max. 400 V) Einhandprüfung Messstellenbeleuchtung Durchgangsprüfung FI/RCD-Auslösetest Hintergrundbeleuchtung Frequenzmessung Batteriewechsel Technische Daten ® Metrel MD 1155* - LCD... -
Seite 4: Hinweise
Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein. WARNUNG Richten Sie den Laserstrahl/ LED Strahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. ® Metrel MD 1155* - LCD... -
Seite 5: Allgemeine Sicherheitshinweise
Vermeiden Sie staubige und feuchte Umgebungsbedingun- gen. Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungs- vorschriften des Verbandes der gewerblichen Berufsgenos- senschaften für elektrische Anlagen und Betriebsmittel zu beachten. ® Metrel MD 1155* - LCD... - Seite 6 Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien. Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu än- dern © Metrel GmbH., Germany. ® Metrel MD 1155* - LCD...
- Seite 7 Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbe- halten. Entsorgung Sehr geehrter Metrel-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recyc- ling von Elektroaltgeräten.
- Seite 8 Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden! 5 Jahre Garantie Metrel-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne...
- Seite 9 Hinweise Qualitätszertifikat Alle innerhalb der Metrel GmbH durchgeführten, qualitätsrelevanten Tätig- keiten und Prozesse werden permanent durch ein Qualitätsmanagementsys- tem überwacht. Die Metrel GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer perma- nenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die...
-
Seite 10: Bedienung
Dank des drehbaren Abstandhalters ist bei Spannungsmessungen eine Einhandbedienung möglich. ® Der Metrel MD 1155* - LCD ist durch die hohe Schutzart (IP65) auch bei rauem Einsatz verwendbar. Sicherheitshinweise Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Si- cherheit bietet. - Seite 11 Anzeige bei Spannungen > 35 V dienen nur zur Warnung von lebensgefährli- chen Spannungen, nicht zur Messung. Den Warnton vor Prüfung mit Umgebungs- lautstärke auf Hörbarkeit prüfen. Batterien sofort wechseln, wenn das Batterie- symbol im Display erscheint. ® Metrel MD 1155* - LCD...
-
Seite 12: Allgemeines
Spannung von ca. 35 V wird die lebensgefährliche Spannung mittels blinkender LED hinter dem Display und einem akustischen Signal angezeigt. Bei völlig entleerten Batterien wird bei anliegender Spannung ein Warndreieck im Display angezeigt. ® Metrel MD 1155* - LCD... -
Seite 13: Data Hold-Funktion
Die Drehfeldprüfung ist ab 200 V, 50/60 Hz (Phase gegen Phase) im geer- deten Drehstromnetz möglich. Einhandprüfung Durch den an der Messleitung befindlichen Abstandhalter, ist eine Arretie- rung der beiden Handteile möglich. Durch einfaches Drehen ist der Abstand der Messspitzen einstellbar. ( Schuko/CEE) ® Metrel MD 1155* - LCD... -
Seite 14: Messstellenbeleuchtung
Display die Überlaufanzeige „OL“. FI/RCD-Auslösetest ® Der Metrel MD 1155* - LCD besitzt eine Last, die es ermöglicht, einen FI/RCD-Schutzschalter mittels zweier Taster (FI\RCD) auszulösen. Geprüft wird der FI/RCD (max. 30 mA) zwischen Phase und Schutzleiter (max. 240 V). -
Seite 15: Batteriewechsel
Lösen Sie dazu die Schrauben mittels eines Schraubendrehers. Achten Sie beim Einsatz der neuen Batterien auf die richtige Polarität. Verschliessen und verschrauben Sie das Batteriefach wieder. Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befin- det sich eine Sammelstelle! ® Metrel MD 1155* - LCD... -
Seite 16: Technische Daten
30 s an \ 240 s aus Durchgangsprüfung 0…50Ω … Widerstandsmessung 1999Ω +/- 5% +3 digits Schutzart IP 65 Überspannungskategorie CAT IV 1000 V Prüfnorm IEC/EN 61243-3 Spannungsversorgung 2 × 1,5 V Typ AAA Micro ® Metrel MD 1155* - LCD...
