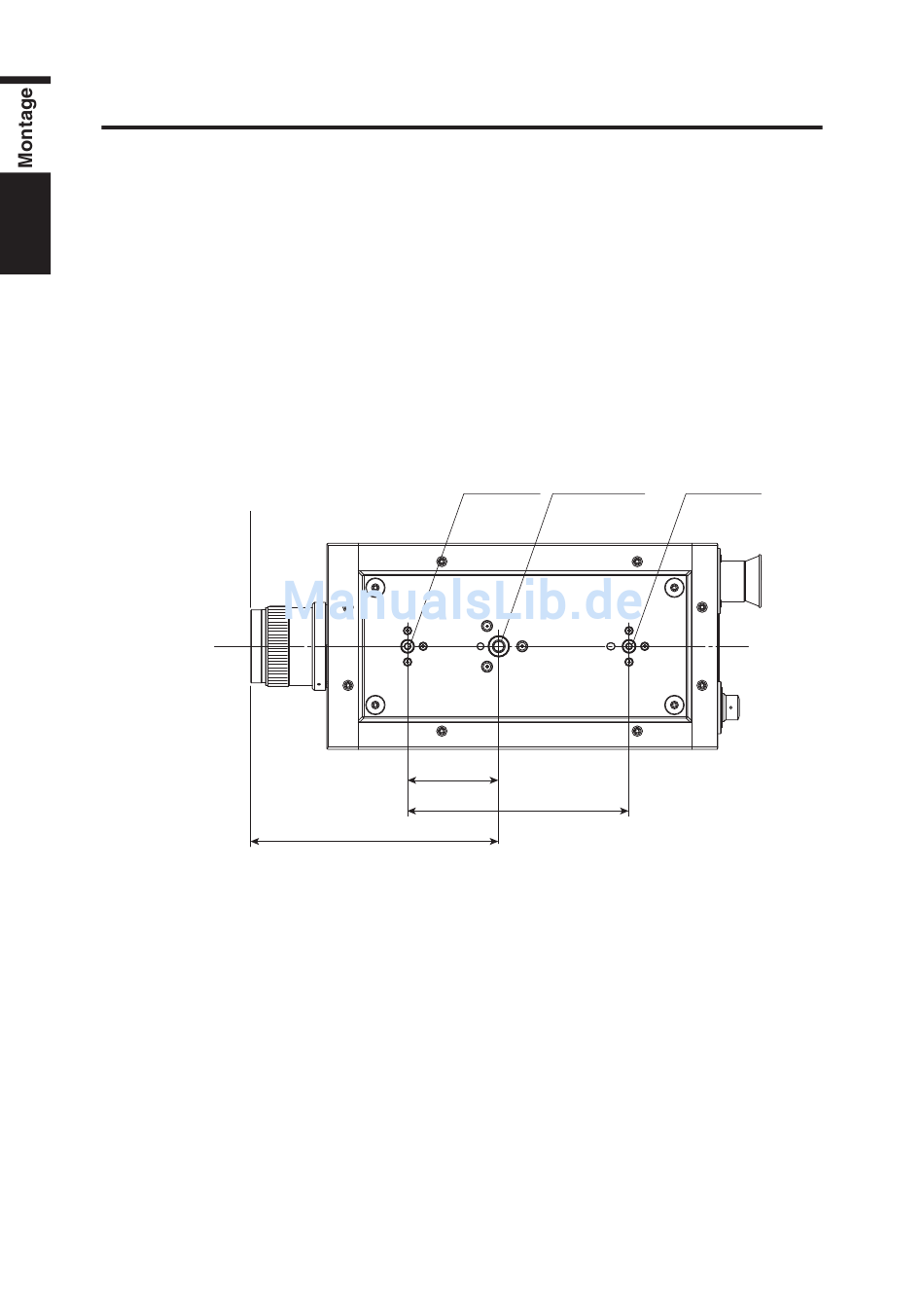

Montage
Verwenden Sie die Gewindebohrung auf der Unterseite des Geräts, wenn es auf einem
Stativ oder Gestell befestigt werden soll.
Es gibt zwei Bohrungsarten.
Stativgewinde:
Zur Befestigung auf einem Stativ. Verwenden Sie eine Stativschraube
mit einem Durchmesser von 3/8 Zoll und einer Länge von 0,5 mm.
[Hinweis] Die Stativgewinde sind für die 3/8-Zoll-Schrauben großer
ISO-Gewinde:
Zur Befestigung auf einem Montagegestell. Verwenden Sie ISO-
Schrauben mit einem oberen Durchmesser von 5 mm und einer Länge
von 6,5 mm.
Ausgangspunkt für
Entfernungsmessungen
Optische
Achse
Genauere Informationen zu den Abmessungen finden Sie auf Seite 80.
Kamerastative vorgesehen. Zur Montage dieses Geräts
können keine ¼-Zoll-Schrauben verwendet werden.
ISO-Schraube
70
170
190,4
20
Stativschraube
ISO-Schraube
