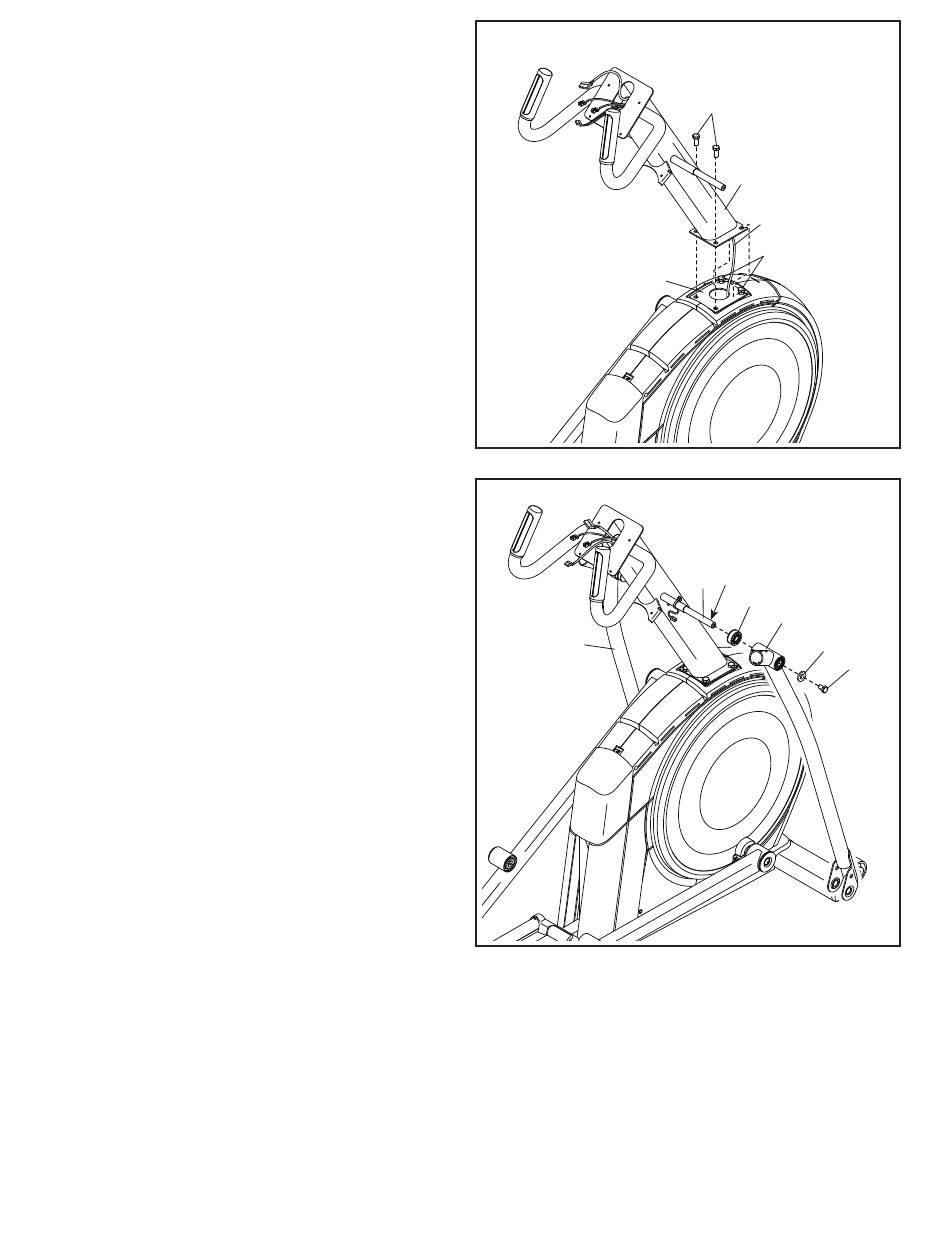

6. Tipp: Vermeiden Sie es, das Hauptkabel (110)
einzuklemmen. Lassen Sie eine zweite Person
den Pfosten (4) an den Rahmen (1) halten.
Tipp: Am Rahmen (1) sind zwei M10 x 25mm
Schrauben (92) vormontiert.
Befestigen Sie den Pfosten (4) mit zwei zusätz-
lichen M10 x 25mm Schrauben (92). Ziehen Sie
die Schrauben noch nicht vollständig fest.
7. Tragen Sie Schmierfett auf die Achse an der
rechten Seite des Pfostens (4) auf.
Als Nächstes schieben Sie einen Drehabstand-
halter (54) auf die rechte Seite des Pfostens (4).
Dann identifizieren Sie den rechten Pendel-
schenkel (60), richten ihn wie abgebildet aus und
schieben ihn auf die rechte Seite des Pfostens
(4).
Befestigen Sie den rechten Pendelschenkel (60)
mit einer M8 x 13mm Schraube (82) und einer
M8 x 28mm Unterlegscheibe (97).
Wiederholen Sie diesen Schritt mit dem lin-
ken Pendelschenkel (46).
6
7
46
10
Vermeiden Sie es,
das Hauptkabel (110)
einzuklemmen
92
4
110
92
1
4 Schmierfett
54
60
97
82
