MSL coded version

2 Generelle sikkerhetshenvisninger

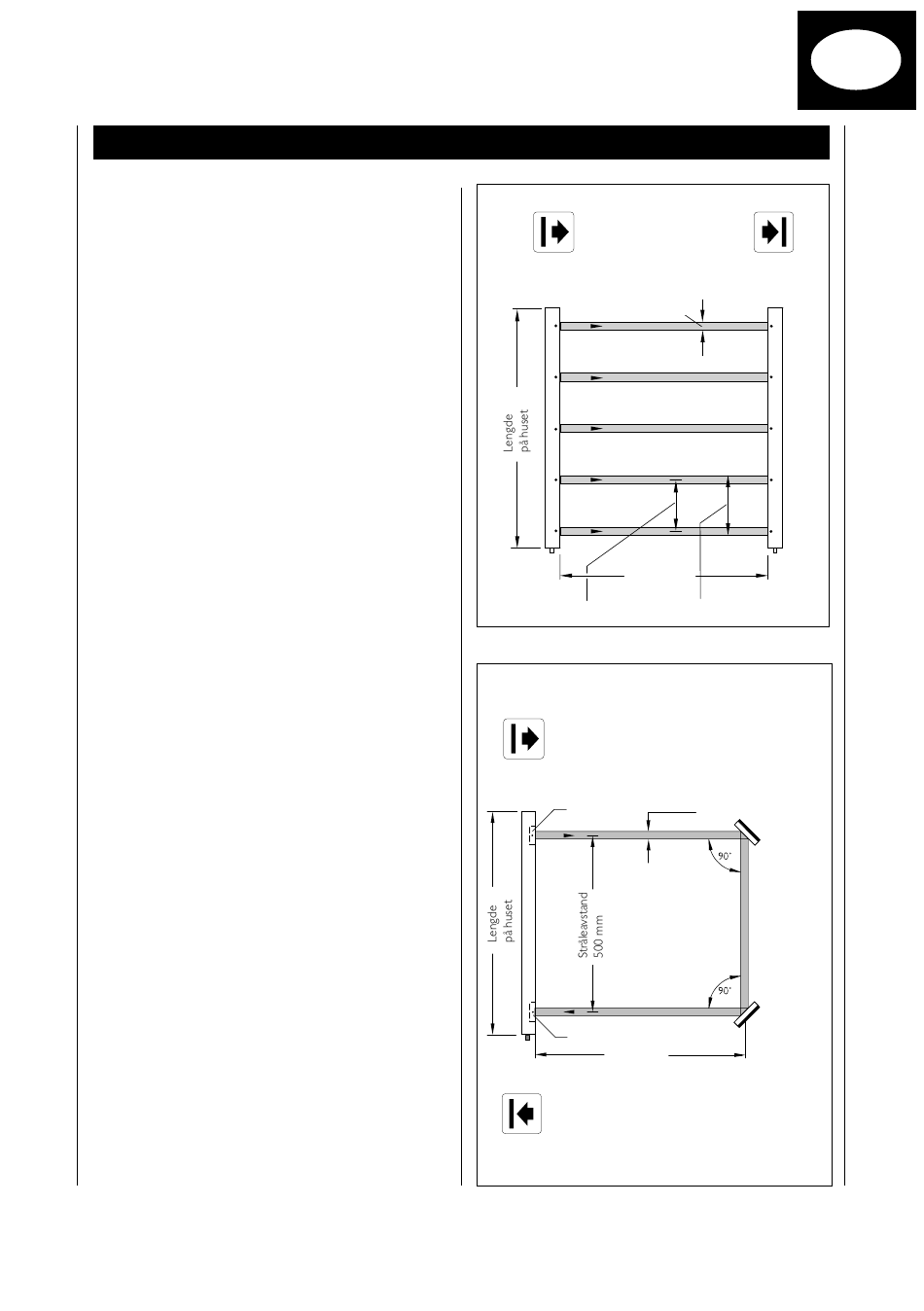

Flerstrålers-sikkerhets-lysbommen MSL
består av to komponenter,
senderenheten MSLS og
mottakerenheten MSLE ( bilde oppe ).
Mellom disse to fremstiller de enkelte
lysstrålene et sensorområde som
defineres ved antall stråler og avstanden
mellom disse. Lysstrålens posisjon
indikeres ved en markering på huset.
Ved MSLZ befinner seg sender- og
mottakerenhet i ett hus (søyle), bilde
nede .
Hvis et objekt avbryter minst en lysstråle
(manuelt inngrep eller mekanisk hin-
dring), gir mottakerenheten et
stoppsignal til maskinen eller anlegget.
Dette forhindrer starten eller avbryter
en farlig bevegelse.
Apparatet kan bare oppfylle sin
sikkerhetsrelevante oppgave hvis det er
korrekt tilkoplet og montert.
8 007 898/O369/05-04-04 Driftsinstruksen • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alle retter forbeholdes
MSL
Lysstråle-
Lichtstrahl-
diameter
Sende-
Senderenhet
durchmesser
einheit
23 mm
23 mm
Rekkevidde
Reichweite
Strahlabstand Auflösung
Stråleavstand
Oppløsning
MSLZ
Lysstråle-diameter 23 mm
Sende-
element
Mottakerenhet
Rekkevidde
maks. 7,5 m
N
Empfangs-
Mottakerenhet
einheit
Avbøynings-
speil
Avbøynings-
speil
