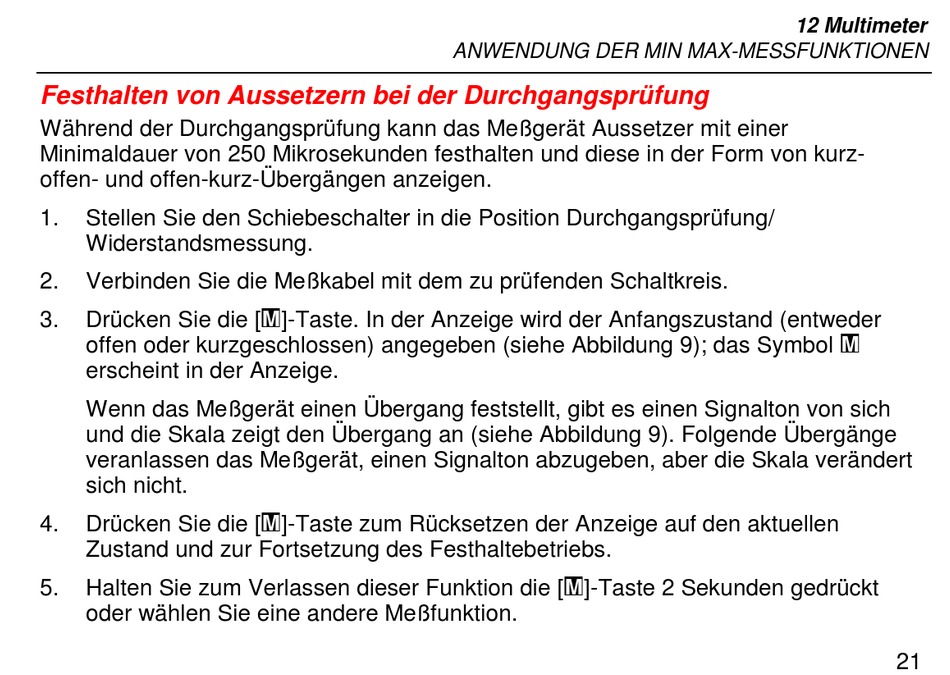

Festhalten von Aussetzern bei der Durchgangsprüfung
Während der Durchgangsprüfung kann das Meßgerät Aussetzer mit einer
Minimaldauer von 250 Mikrosekunden festhalten und diese in der Form von kurz-
offen- und offen-kurz-Übergängen anzeigen.
1.
Stellen Sie den Schiebeschalter in die Position Durchgangsprüfung/
Widerstandsmessung.
2.
Verbinden Sie die Meßkabel mit dem zu prüfenden Schaltkreis.
3.
Drücken Sie die [j]-Taste. In der Anzeige wird der Anfangszustand (entweder
offen oder kurzgeschlossen) angegeben (siehe Abbildung 9); das Symbol j
erscheint in der Anzeige.
Wenn das Meßgerät einen Übergang feststellt, gibt es einen Signalton von sich
und die Skala zeigt den Übergang an (siehe Abbildung 9). Folgende Übergänge
veranlassen das Meßgerät, einen Signalton abzugeben, aber die Skala verändert
sich nicht.
4.
Drücken Sie die [j]-Taste zum Rücksetzen der Anzeige auf den aktuellen
Zustand und zur Fortsetzung des Festhaltebetriebs.
5.
Halten Sie zum Verlassen dieser Funktion die [j]-Taste 2 Sekunden gedrückt
oder wählen Sie eine andere Meßfunktion.
ANWENDUNG DER MIN MAX-MESSFUNKTIONEN
12 Multimeter
