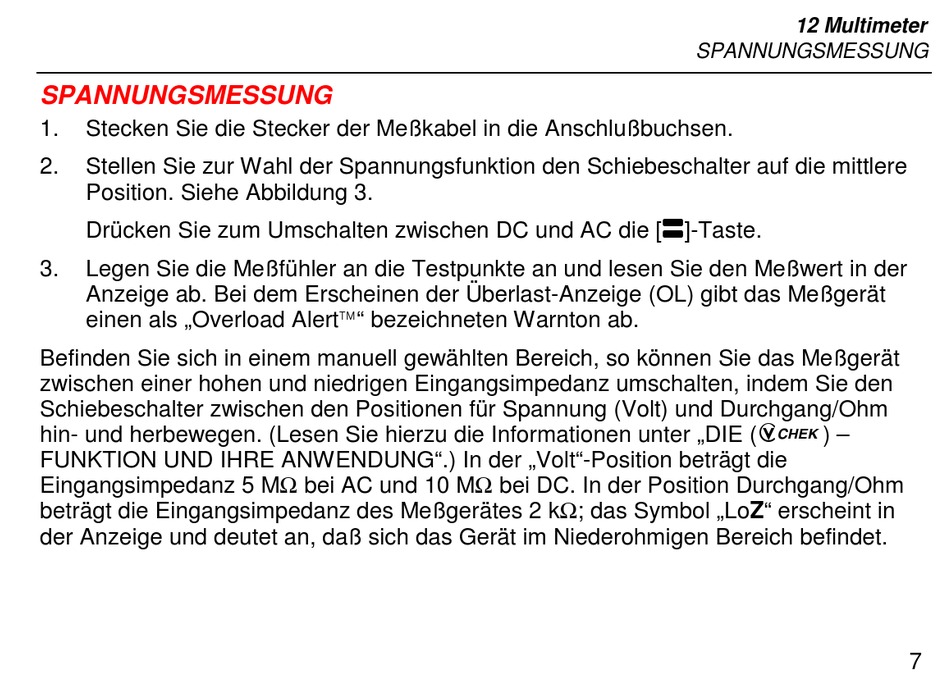

SPANNUNGSMESSUNG

1. Stecken Sie die Stecker der Meßkabel in die Anschlußbuchsen.
2. Stellen Sie zur Wahl der Spannungsfunktion den Schiebeschalter auf die mittlere
Position. Siehe Abbildung 3.
Drücken Sie zum Umschalten zwischen DC und AC die [g]-Taste.
3. Legen Sie die Meßfühler an die Testpunkte an und lesen Sie den Meßwert in der
Anzeige ab. Bei dem Erscheinen der Überlast-Anzeige (OL) gibt das Meßgerät
einen als „Overload Alert" bezeichneten Warnton ab.
Befinden Sie sich in einem manuell gewählten Bereich, so können Sie das Meßgerät
zwischen einer hohen und niedrigen Eingangsimpedanz umschalten, indem Sie den
Schiebeschalter zwischen den Positionen für Spannung (Volt) und Durchgang/Ohm
hin- und herbewegen. (Lesen Sie hierzu die Informationen unter „DIE (i) –
FUNKTION UND IHRE ANWENDUNG".) In der „Volt"-Position beträgt die
Eingangsimpedanz 5 MΩ bei AC und 10 MΩ bei DC. In der Position Durchgang/Ohm
beträgt die Eingangsimpedanz des Meßgerätes 2 kΩ; das Symbol „LoZ" erscheint in
der Anzeige und deutet an, daß sich das Gerät im Niederohmigen Bereich befindet.
