〈Aufhängebügel: Zum Tragen der Verbindungsrohrleitung〉
• Sichern Sie die Verbindungsrohrleitungen um die Einheit mit Aufhängebügeln, die innerhalb von 1 m von
der Seitenfläche des Hauptkörpers gehalten werden. Die Belastung der Aufhängebügel des BS-Gerätes
mit übermäßigem Gewicht kann dazu führen, dass das Gerät herunterfällt und jemanden verletzt.
5. INSTALLATION DES BS-GERÄTES
Verwenden Sie für die Installation nur Zubehör und Teile der vorgeschriebenen Spezifikationen.
(1) Die Haken an den Aufhängerbolzen anbringen.
Die Muttern (M8 oder M10: 3 Stück, 4 Stellen) und Scheiben (Für
M8: Außendurchmesser 24 bis 28 mm, Für M10: Außendurch-
messer 30 bis 34 mm: 2 Stück, 4 Stellen) (Vor-Ort-Beschaffung) auf
der Ober- und Unterseite des Aufhängebügels verwenden und sich-
erstellen, dass sie korrekt angezogen sind.
HINWEISE
• Das BS-Gerät hat eine Ober- und eine Unterseite und ist so zu instal-
lieren, dass die in Abbildung 4 gezeigten diagonalen Linien auf der
Oberseite liegen.
(Wenn dies nicht beachtet wird, kann das Gerät möglicherweise nicht richtig funktionieren und das sich
entwickelnde Betriebsgeräusch nimmt zu.)
Deutsch

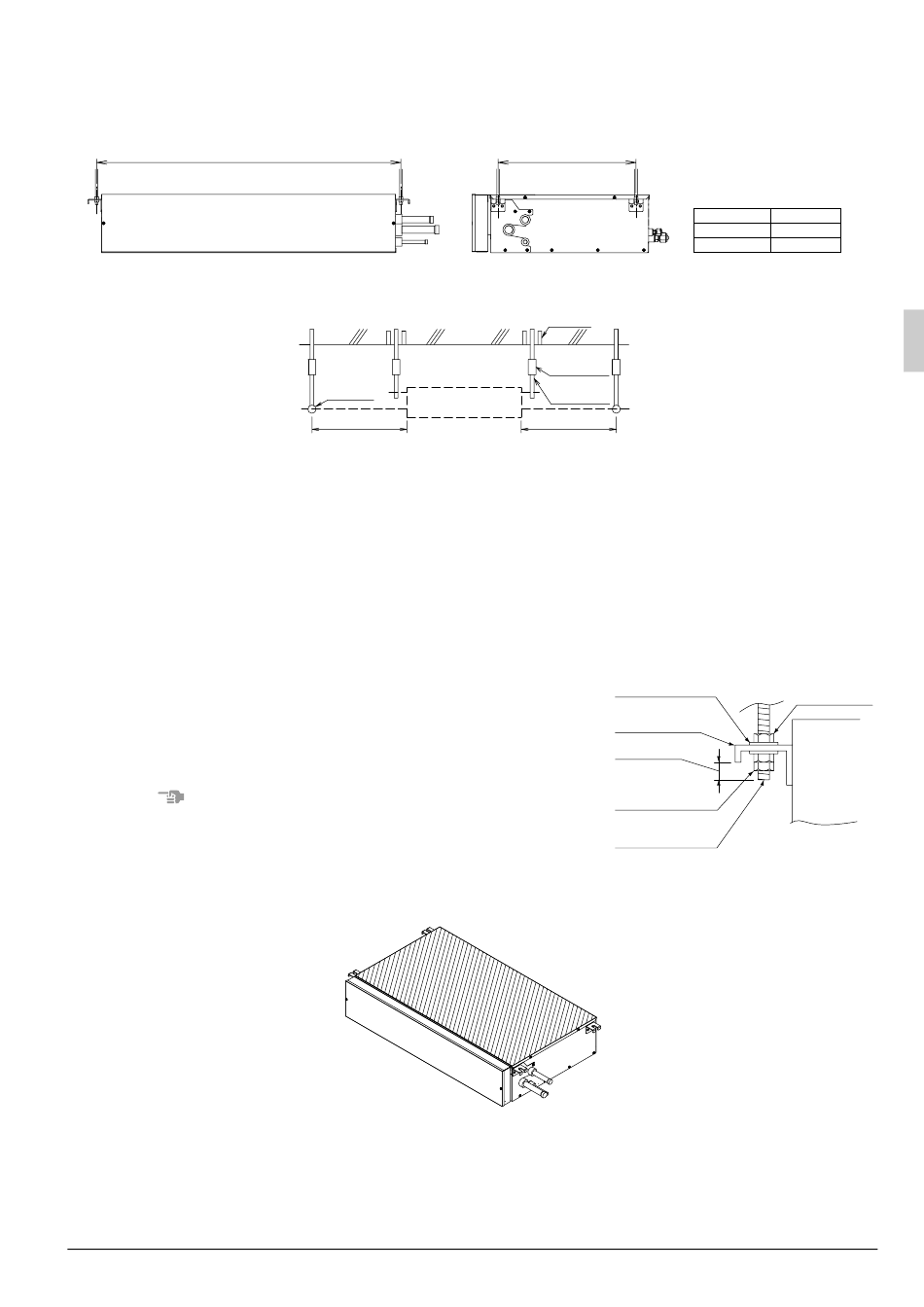

A
<Abstand der Aufhängeschrauben>
Aufhänge-
bügel
1m oder weniger
Hinweis:Alle obigen Teile werden vor Ort beschafft.
<Installationsbeispiel>
495
Dübel
Platte
Lange Mutter
oder Spannschloß
Aufhänger-
bolzen
Gerät
1m oder weniger
Abb. 3
Unterlegscheibe
(bauseits bereitstellen)
Aufhängebügel
10 – 15mm
Mutter
(Doppelmutter)
(bauseits bereitstellen)
Aufhängerbolzen
(bauseits bereitstellen)
Abb. 4
(mm)
BS-Gerät A
BSV4Q100PV1 1102
BSV6Q100PV1 1626
Mutter
(bauseits
bereitstellen)
BS-Gerät
