7-5 KABELANSCHLÜSSE
Entfernen Sie den Schaltkastendeckel auf der Seite, und folgen Sie den Anweisungen zum Anschluss der Kabel.
〈Übertragungskabel〉
Den Schaltkastendeckel entfernen, und die Kabel an die Übertragungskabelklemmen F1 und F2 (TO IN/D
UNIT: A~F), F1 und F2 (BS GERÄT) sowie F1 und F2 (TO OUT/D UNIT) (Steuerungsplatine (A1P))
anschließen. Die Innengeräte E und F sind die Modelle BSV6Q (nur PV1).
Führen Sie dabei die Kabel durch die Kabeldurchgangsöffnung (rechts) in das Gerät ein, und sichern Sie die
Kabel (an 2 Stellen) einwandfrei mit den mitgelieferten Kabelbindern 2).
HINWEIS
• Prüfen Sie, ob die Rohrleitung mit dem Übertragungskabel zusammentrifft.
〈Stromversorgungs- und Erdungskabel〉
Entfernen Sie den Schaltkastendeckel, und schließen Sie die Stromversor-
gungskabel an den Stromklemmenblock (X1M) an.
Schließen Sie außerdem das Erdungskabel an die Erdleiterklemme an.
Führen Sie Stromversorgungs- und Erdungskabel zusammen durch die
Kabeldurchgangsöffnung (links) in den Schaltkasten ein, und sichern Sie die
Kabel (an 2 Stellen) einwandfrei mit den mitgelieferten Kabelbindern 2).
Verlegen Sie das Erdungskabel so, dass es aus dem Schlitz in der Tellerscheibe herauskommt.
(Anderenfalls kann unzureichender Erdkontakt verursacht werden, so dass das Kabel nicht als Erdleiter funk-
tioniert.)

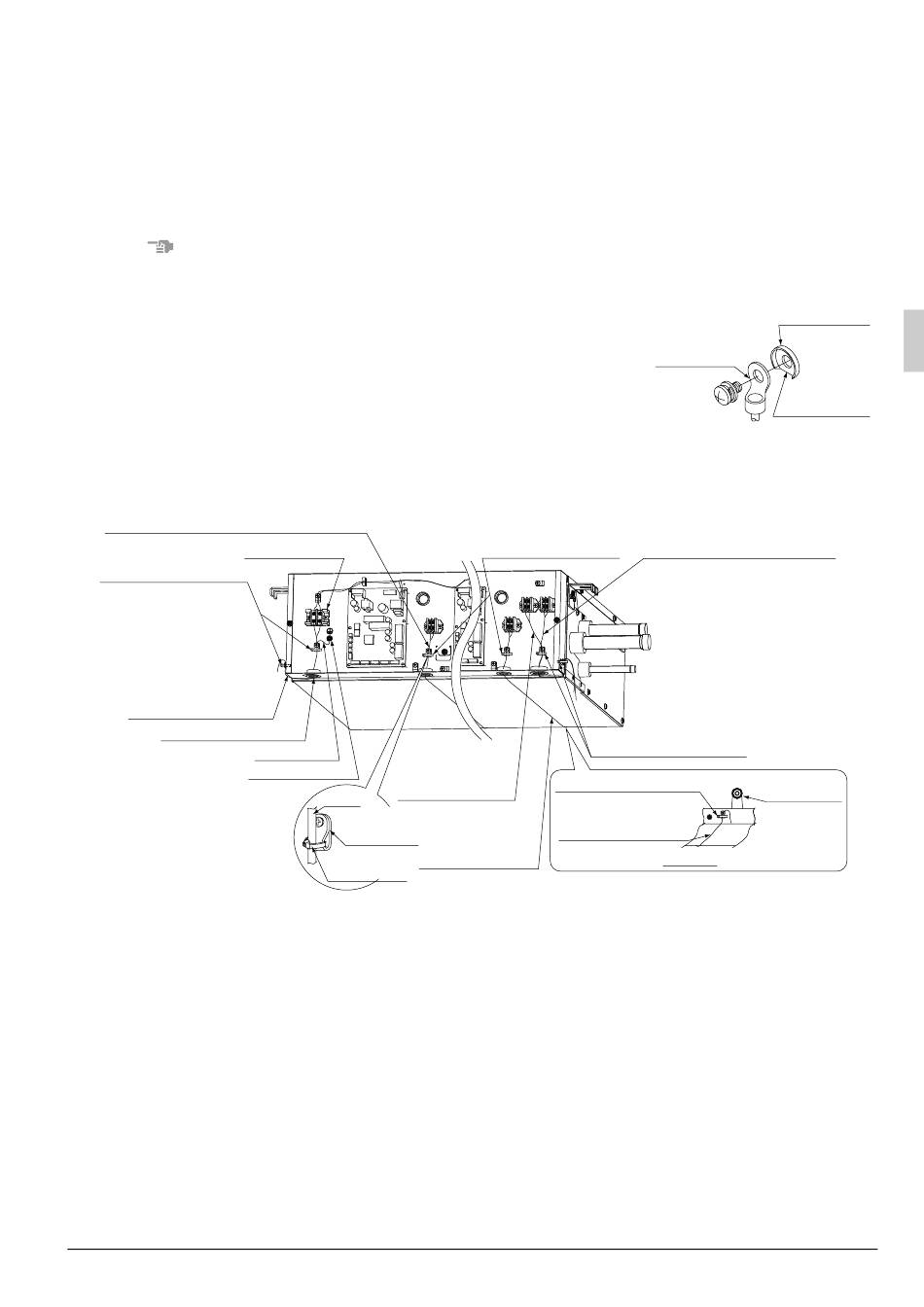

Übertragungskabel vom Innengerät
(zu den Klemmen F1 und F2 des Innengerätes)
Klammer 2)-1 (Zubehörteil)
Netzstromverkabelung
(zu den Klemmen P1 und
S des Klemmenblocks)
Kabeldurchgangsöffnung
Deutsch
Anschlussplatine
Übertragungskabel
Erdungskabel
vom Außengerät (zu
Erdungsanschluss
den Klemmen F1 und
F2 des Außengerätes)
Draht
Kabelver-
bindungsstück
Klammer 2)-1
(Zubehörteil)
Klammer 2)-1 (Zubehörteil)
Klammer 2)-1 (Zubehörteil)
Klammer 2)-1(Zubehörteil)
Übertragungskabel zum
Übertragungskabel
Innengerät (zu den Klemmen F1
vom Innengerät (zu
und F2 auf der Innengeräteseite)
den Klemmen F1 und
F2 des Innengerätes)
Konkav-
Unterlegscheibe
Ringförmige
Crimpklemme
Herausgetrennter
Bereich
Übertragungskabel vom BS-Gerät
(zu den Klemmen F1 und F2 des
BS-Gerätes)
Rohr auf
Flüssigkeitsseite
Rückseite
