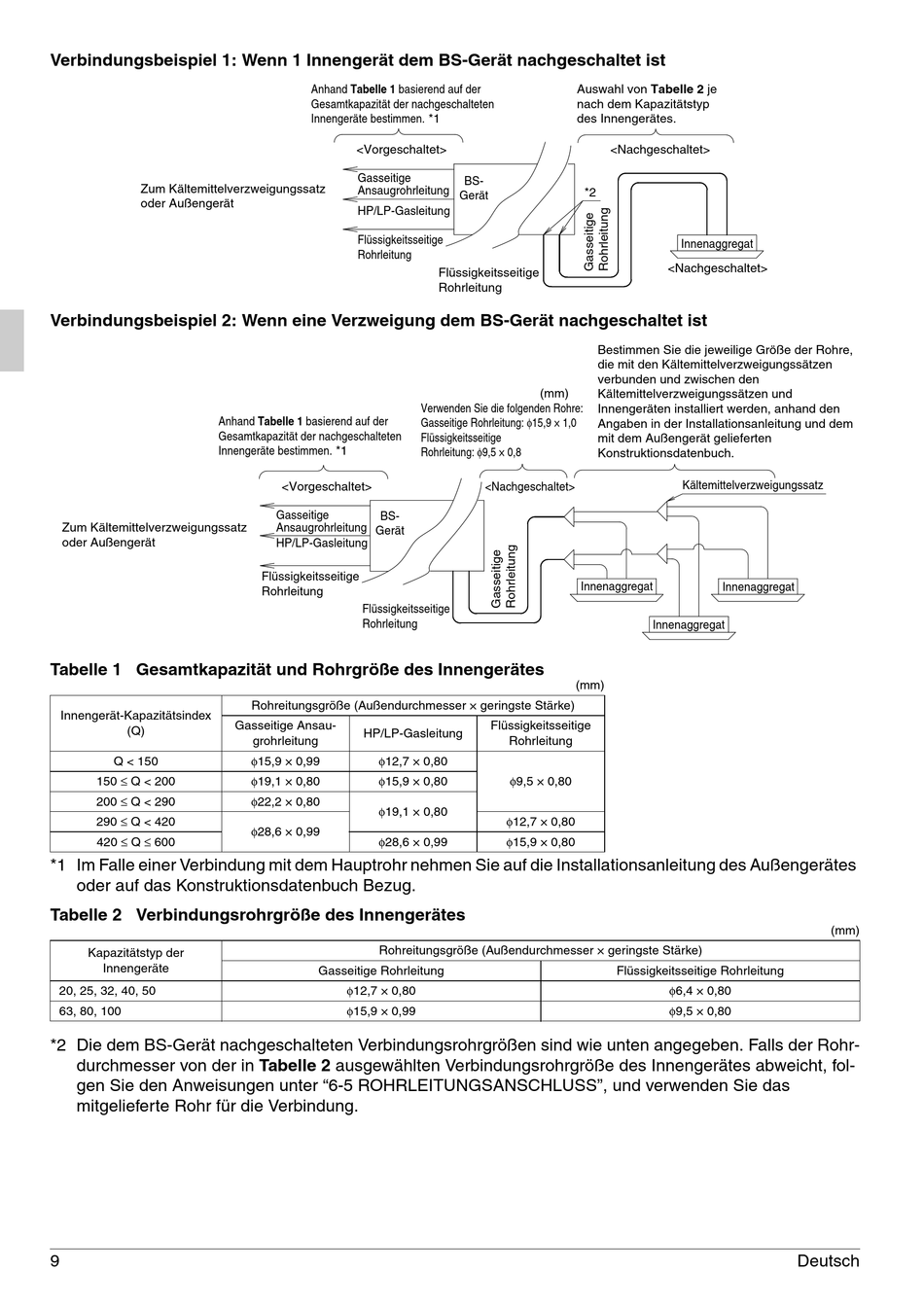

Daikin VRV III System series Installationsanleitung Seite 11

Verbindungsbeispiel 1: Wenn 1 Innengerät dem BS-Gerät nachgeschaltet ist
Zum Kältemittelverzweigungssatz
oder Außengerät
Verbindungsbeispiel 2: Wenn eine Verzweigung dem BS-Gerät nachgeschaltet ist
Anhand Tabelle 1 basierend auf der
Gesamtkapazität der nachgeschalteten
Innengeräte bestimmen. *1
Zum Kältemittelverzweigungssatz
oder Außengerät
Tabelle 1 Gesamtkapazität und Rohrgröße des Innengerätes
Innengerät-Kapazitätsindex
(Q)
Q < 150
150 ≤ Q < 200
200 ≤ Q < 290
290 ≤ Q < 420
420 ≤ Q ≤ 600
*1 Im Falle einer Verbindung mit dem Hauptrohr nehmen Sie auf die Installationsanleitung des Außengerätes
oder auf das Konstruktionsdatenbuch Bezug.
Tabelle 2 Verbindungsrohrgröße des Innengerätes
Kapazitätstyp der
Innengeräte
20, 25, 32, 40, 50
63, 80, 100
*2 Die dem BS-Gerät nachgeschalteten Verbindungsrohrgrößen sind wie unten angegeben. Falls der Rohr-
durchmesser von der in Tabelle 2 ausgewählten Verbindungsrohrgröße des Innengerätes abweicht, fol-
gen Sie den Anweisungen unter "6-5 ROHRLEITUNGSANSCHLUSS", und verwenden Sie das
mitgelieferte Rohr für die Verbindung.
9
Anhand Tabelle 1 basierend auf der
Gesamtkapazität der nachgeschalteten
Innengeräte bestimmen. *1
<Vorgeschaltet>
Gasseitige
Ansaugrohrleitung
HP/LP-Gasleitung
Flüssigkeitsseitige
Rohrleitung
<Vorgeschaltet>
Gasseitige
BS-
Ansaugrohrleitung
Gerät
HP/LP-Gasleitung
Flüssigkeitsseitige
Rohrleitung
Flüssigkeitsseitige
Rohrleitung
Rohreitungsgröße (Außendurchmesser × geringste Stärke)
Gasseitige Ansau-
HP/LP-Gasleitung
grohrleitung
φ15,9 × 0,99 φ12,7 × 0,80
φ19,1 × 0,80 φ15,9 × 0,80
φ22,2 × 0,80
φ19,1 × 0,80
φ28,6 × 0,99
φ28,6 × 0,99
Rohreitungsgröße (Außendurchmesser × geringste Stärke)
Gasseitige Rohrleitung
φ12,7 × 0,80
φ15,9 × 0,99
Auswahl von Tabelle 2 je
nach dem Kapazitätstyp
des Innengerätes.
BS-
*2
Gerät
Flüssigkeitsseitige
Rohrleitung
(mm)
Verwenden Sie die folgenden Rohre:
Gasseitige Rohrleitung: φ15,9 × 1,0
Flüssigkeitsseitige
Rohrleitung: φ9,5 × 0,8
<Nachgeschaltet>
Innenaggregat
(mm)
Flüssigkeitsseitige
Rohrleitung
φ9,5 × 0,80
φ12,7 × 0,80
φ15,9 × 0,80
<Nachgeschaltet>
Innenaggregat
<Nachgeschaltet>
Bestimmen Sie die jeweilige Größe der Rohre,
die mit den Kältemittelverzweigungssätzen
verbunden und zwischen den
Kältemittelverzweigungssätzen und
Innengeräten installiert werden, anhand den
Angaben in der Installationsanleitung und dem
mit dem Außengerät gelieferten
Konstruktionsdatenbuch.
Kältemittelverzweigungssatz
Innenaggregat
Innenaggregat
Flüssigkeitsseitige Rohrleitung
φ6,4 × 0,80
φ9,5 × 0,80
(mm)
Deutsch
