• Die Vorschriften für die lokale Verkabelung entsprechen IEC60245.
• Verwenden Sie Kabel des Typs H05VV-U3G für die Stromversorgungskabel. Die Größe muss den lokalen
Vorschriften entsprechen.
• Verwenden Sie Kabel mit Vinylmantel oder Kabel (2 Leiter) von 0,75-1,25 mm² für die Übertragungsleitungen.
Tabelle 3
Modell Typ
BSV4Q100P
V1
BSV6Q100P
MCA: Min. Stromstärke im Stromkreis (A);
HINWEISE
• Die obige Tabelle 3 der elektrischen Eigenschaften bezieht sich auf ein BS-Gerät.
• Andere Einzelheiten sind dem Konstruktionsdatenbuch zu entnehmen.

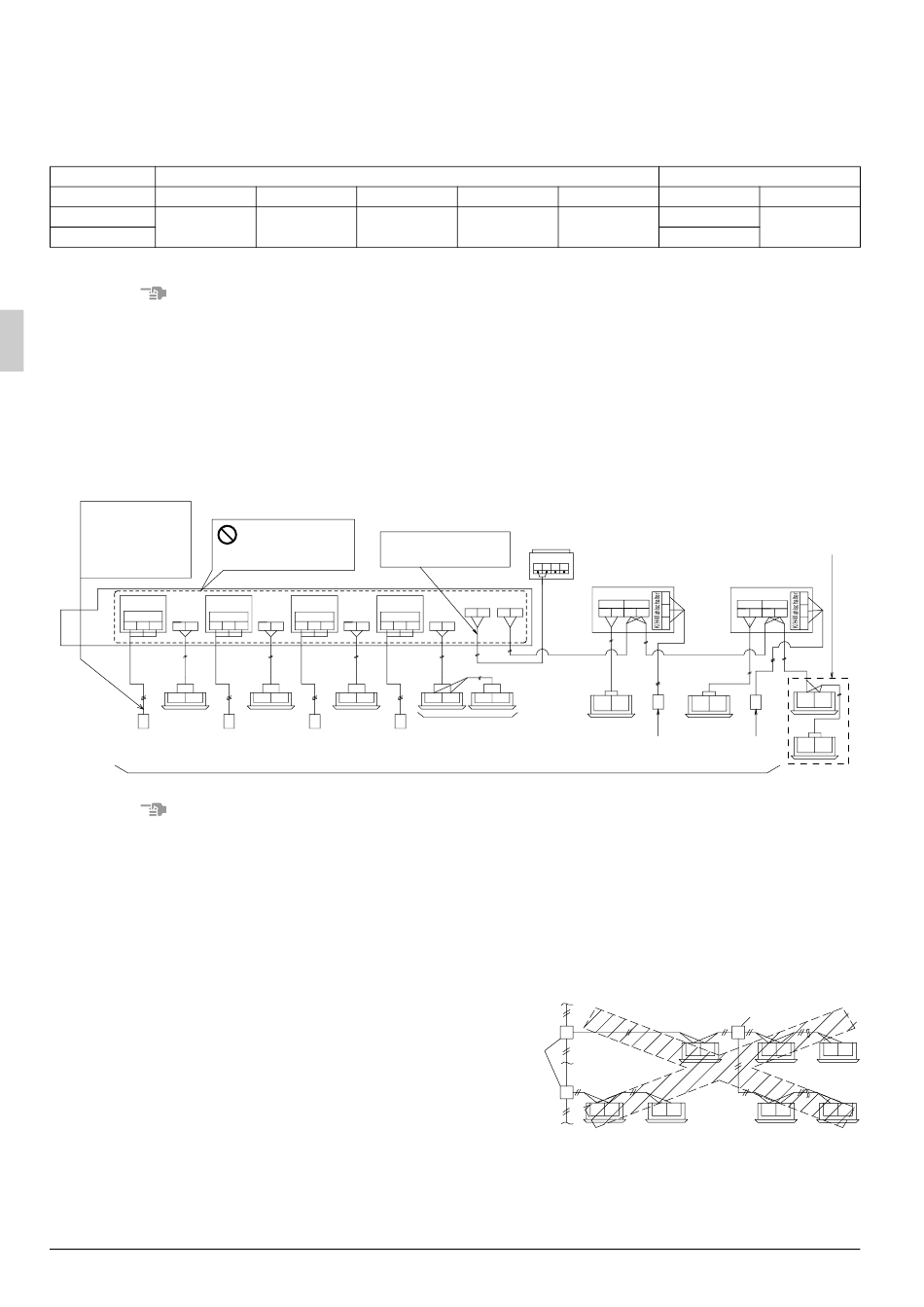

7-4 VERDRAHTUNGSBEISPIEL
• Das hier gezeigte Verdrahtungsbeispiel gilt für Einzelsystem-Übertragungskabel.
• Verbinden Sie die Klemmen F1 und F2 (TO IN/D UNIT) an der Steuerungsplatine (A1P) im Schaltkasten
des Außengerätes und die Klemmen F1 und F2 (TO OUT/D UNIT) der Steuerungsplatine (A1P) des ersten
BS-Gerätes A.
Kabel für KÜHLEN/HEIZEN-
Wahlschalter
Verwenden Sie
dreiadrige Kabel.
(Polarität vorhanden.
Klemmennummern
anpassen.)
Platine Platine
Innenag-
K/H-Wahlschalter gregat A K/H-Wahlschalter
C B A C B
F1 F2
F1 F2
Innenaggregat
KÜHLEN/HEIZEN- KÜHLEN/HEIZEN-
Wahlschalter Wahlschalter
HINWEISE
1. Reine Kühlungs-Klimageräte an die Klemmen F1 und F2 (TO OUT/D UNIT) des letzten BS-Gerätes anschließen.
2. 2-Ader-Kabel für die Übertragungskabel verwenden. Die Verwendung eines Mehraderkabels mit 3 oder
mehr Adern, wenn zwei oder mehr Innengeräte gleichzeitig eingesetzt werden, könnte einen abnormalen
Ausfall verursachen. (Nur 3-Ader-Kabel für den KÜHLEN/HEIZEN-Wahlschalter verwenden.)
3. Die Stromversorgungskabel auf keinen Fall an den Übertragungskabel-Klemmenblock anschließen.
Dadurch könnte das gesamte System beschädigt werden.
4. Verwenden Sie Kabel, die innerhalb der folgenden Grenzen liegen, für die Übertragungskabel. Eine Über-
schreitung dieser Grenzen könnte zu einem Übertragungsfehler führen.
(1) Zwischen Außengerät und BS-Gerät,
Zwischen BS-Gerät und Innengerät, und
Zwischen BS-Gerät und BS-Gerät
Maximale Kabellänge: 1.000 m oder weniger
Gesamte Kabellänge: 2.000 m oder weniger
Max. Verzweigungspunkte: 16 Verzweigungspunkte
(2) Zwischen BS-Gerät und KÜHLEN/HEIZEN-
Wahlschalter
Maximale Kabellänge: 500 m oder weniger
