〈BSV6Q100PV1〉

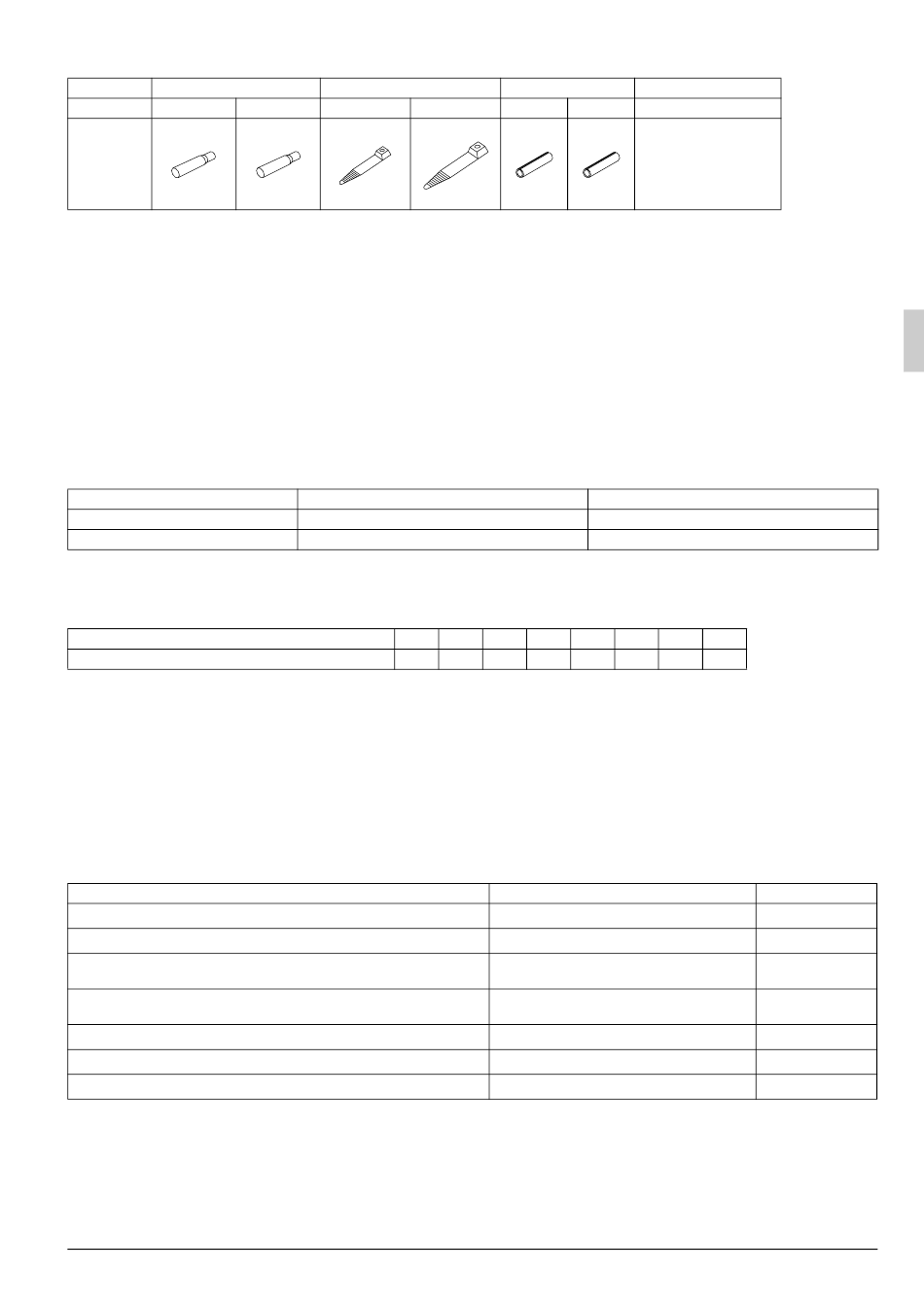

Bezeichnung 1) Mitgelieferte Rohrleitungen
Menge 6 Stück
1)-1
Form
φ9,5
* • Ein Reduzierstück (vor Ort zu beschaffen) ist erforderlich, falls der in der Installationsanleitung des
Außengerätes oder im relevanten Konstruktionsdatenbuch angegebene Vor-Ort-Rohrleitungsdurch-
messer vom Rohrleitungsdurchmesser auf der Außengeräteseite des BS-Gerätes abweicht.
* • Das Isoliermaterial auf der Außengeräteseite ist vor Ort zu beschaffen.
2-4 KOMBINATION
• Dieses BS-Gerät ist nur für Systeme der Modelle REYQ-P und RWEYQ-P vorgesehen.
Es kann nicht an Systeme der Modelle REYQ-M angeschlossen werden.
• Angaben zur Serie zutreffender Innengeräte sind im Katalog oder in sonstiger Literatur enthalten.
• Wählen Sie das BS-Gerät entsprechend der Gesamtkapazität (Summe der Gerätekapazitäten) und der Max-
imalzahl der nachgeschalteten Innengeräte aus. Siehe Tabelle 1. Angaben zur Innengerätekapazität finden
Sie in Tabelle 2.
Tabelle 1
Modell
BSV4Q100PV1
BSV6Q100PV1
* • Die Gesamtkapazität und Anzahl der an jeden Zweiganschluss anschließbaren Innengeräte beträgt bis
zu 100 bzw. 5.
Tabelle 2
Kapazität ausgedrückt als Innenaggregat-Modellnummer
Innenaggregat-Kapazität (zur Berechnung)
* Angaben zur Innengerätekapazität für HRV-Typ (VKM) finden Sie im Konstruktionsdatenbuch.
<Beispiel>
Im Falle eines BS-Gerätes, das ein FXCQ32M und ein FXSQ40M verbindet.
Gesamtkapazität = 31,25+40 = 71,25
2-5 PRÜFPUNKTE
• Wenden Sie für die folgenden Punkte besondere Vorsicht während der Konstruktion an, und führen Sie
nach Abschluss der Installation eine Prüfung durch.
Prüfpunkte bei Fertigstellung
Sind die BS-Geräte sicher installiert?
Haben Sie einen Gasleck-Test durchgeführt?
Wurde die Isolation vollständig ausgeführt? (Kältemittelleitungen und
Leitungsanschlüsse)
Entspricht die Versorgungsspannung den Angaben auf dem Typenschild
des Geräts?
Sind alle Kabel- und Rohrleitungsanschlüsse korrekt ausgeführt?
Ist das Gerät geerdet?
Entspricht die Stärke des Netzkabels der Spezifikation?
Deutsch
2) Klammer
6 Stück 16 Stück
1)-2 2)-1
φ15,9
(Klein)
Gesamtkapazität aller nachgeschalteten Innengeräte
A ≤ 400
A ≤ 600
20
20
Prüfpunkte
3) Isoliermantel
24 Stück 6 Stück 6 Stück
2)-2 3)-1 3)-2
(Große) (Klein) (Große)
(*)
(*)
25 32 40 50
25 31,25 40 50
Herunterfallen, Vibrationen, Geräuschentwicklung
Kein Kühlen oder Heizen
Austretendes Wasser
Funktioniert nicht/durchgebrannt
Funktioniert nicht/durchgebrannt
Gefahren durch Kriechstrom
Funktioniert nicht/durchgebrannt
Erläuterungsdokument
1 Kopie
Installationsanleitung
Maximalzahl aller nachgeschalteten Innengeräte
20
30
63 80 100
62,5 80 100
Probleme
(*)
(*)
Prüfen
