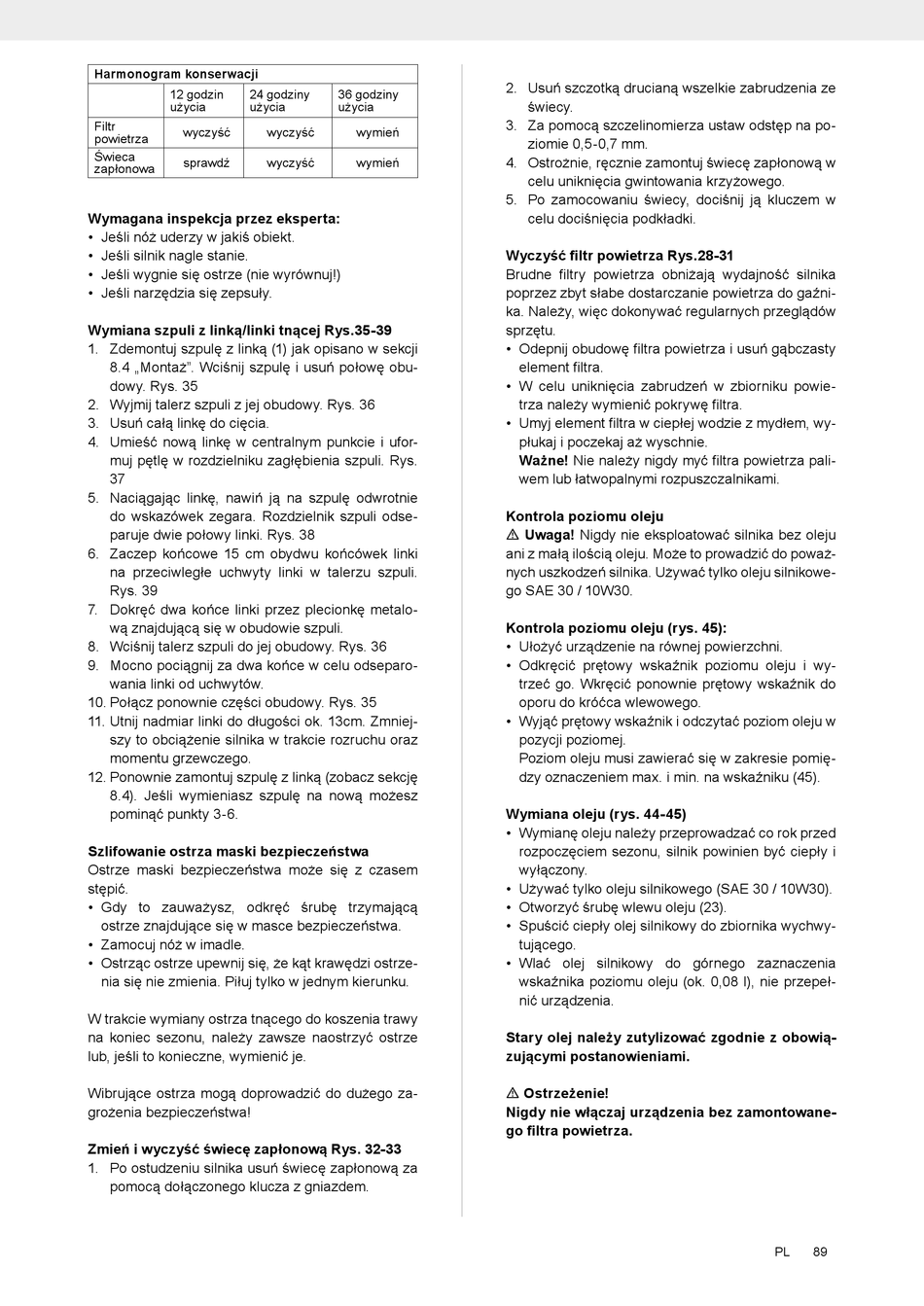

Scheppach BCH3200PB4 Originalbetriebsanleitung Seite 89

Harmonogram konserwacji
12 godzin 24 godziny
użycia użycia
Filtr
wyczyść
powietrza
Świeca
sprawdź
zapłonowa
Wymagana inspekcja przez eksperta:
• Jeśli nóż uderzy w jakiś obiekt.
• Jeśli silnik nagle stanie.
• Jeśli wygnie się ostrze (nie wyrównuj!)
• Jeśli narzędzia się zepsuły.
Wymiana szpuli z linką/linki tnącej Rys.35-39
1. Zdemontuj szpulę z linką (1) jak opisano w sekcji
8.4 „Montaż". Wciśnij szpulę i usuń połowę obu-
dowy. Rys. 35
2. Wyjmij talerz szpuli z jej obudowy. Rys. 36
3. Usuń całą linkę do cięcia.
4. Umieść nową linkę w centralnym punkcie i ufor-
muj pętlę w rozdzielniku zagłębienia szpuli. Rys.
37
5. Naciągając linkę, nawiń ją na szpulę odwrotnie
do wskazówek zegara. Rozdzielnik szpuli odse-
paruje dwie połowy linki. Rys. 38
6. Zaczep końcowe 15 cm obydwu końcówek linki
na przeciwległe uchwyty linki w talerzu szpuli.
Rys. 39
7. Dokręć dwa końce linki przez plecionkę metalo-
wą znajdującą się w obudowie szpuli.
8. Wciśnij talerz szpuli do jej obudowy. Rys. 36
9. Mocno pociągnij za dwa końce w celu odseparo-
wania linki od uchwytów.
10. Połącz ponownie części obudowy. Rys. 35
11. Utnij nadmiar linki do długości ok. 13cm. Zmniej-
szy to obciążenie silnika w trakcie rozruchu oraz
momentu grzewczego.
12. Ponownie zamontuj szpulę z linką (zobacz sekcję
8.4). Jeśli wymieniasz szpulę na nową możesz
pominąć punkty 3-6.
Szlifowanie ostrza maski bezpieczeństwa
Ostrze maski bezpieczeństwa może się z czasem
stępić.
• Gdy to zauważysz, odkręć śrubę trzymającą
ostrze znajdujące się w masce bezpieczeństwa.
• Zamocuj nóż w imadle.
• Ostrząc ostrze upewnij się, że kąt krawędzi ostrze-
nia się nie zmienia. Piłuj tylko w jednym kierunku.
W trakcie wymiany ostrza tnącego do koszenia trawy
na koniec sezonu, należy zawsze naostrzyć ostrze
lub, jeśli to konieczne, wymienić je.
Wibrujące ostrza mogą doprowadzić do dużego za-
grożenia bezpieczeństwa!
Zmień i wyczyść świecę zapłonową Rys. 32-33
1. Po ostudzeniu silnika usuń świecę zapłonową za
pomocą dołączonego klucza z gniazdem.
36 godziny
użycia
wyczyść wymień
wyczyść wymień
2. Usuń szczotką drucianą wszelkie zabrudzenia ze
świecy.
3. Za pomocą szczelinomierza ustaw odstęp na po-
ziomie 0,5-0,7 mm.
4. Ostrożnie, ręcznie zamontuj świecę zapłonową w
celu uniknięcia gwintowania krzyżowego.
5. Po zamocowaniu świecy, dociśnij ją kluczem w
celu dociśnięcia podkładki.
Wyczyść filtr powietrza Rys.28-31
Brudne filtry powietrza obniżają wydajność silnika
poprzez zbyt słabe dostarczanie powietrza do gaźni-
ka. Należy, więc dokonywać regularnych przeglądów
sprzętu.
• Odepnij obudowę filtra powietrza i usuń gąbczasty
element filtra.
• W celu uniknięcia zabrudzeń w zbiorniku powie-
trza należy wymienić pokrywę filtra.
• Umyj element filtra w ciepłej wodzie z mydłem, wy-
płukaj i poczekaj aż wyschnie.
Ważne! Nie należy nigdy myć filtra powietrza pali-
wem lub łatwopalnymi rozpuszczalnikami.
Kontrola poziomu oleju
m Uwaga! Nigdy nie eksploatować silnika bez oleju
ani z małą ilością oleju. Może to prowadzić do poważ-
nych uszkodzeń silnika. Używać tylko oleju silnikowe-
go SAE 30 / 10W30.
Kontrola poziomu oleju (rys. 45):
• Ułożyć urządzenie na równej powierzchni.
• Odkręcić prętowy wskaźnik poziomu oleju i wy-
trzeć go. Wkręcić ponownie prętowy wskaźnik do
oporu do króćca wlewowego.
• Wyjąć prętowy wskaźnik i odczytać poziom oleju w
pozycji poziomej.
Poziom oleju musi zawierać się w zakresie pomię-
dzy oznaczeniem max. i min. na wskaźniku (45).
Wymiana oleju (rys. 44-45)
• Wymianę oleju należy przeprowadzać co rok przed
rozpoczęciem sezonu, silnik powinien być ciepły i
wyłączony.
• Używać tylko oleju silnikowego (SAE 30 / 10W30).
• Otworzyć śrubę wlewu oleju (23).
• Spuścić ciepły olej silnikowy do zbiornika wychwy-
tującego.
• Wlać olej silnikowy do górnego zaznaczenia
wskaźnika poziomu oleju (ok. 0,08 l), nie przepeł-
nić urządzenia.
Stary olej należy zutylizować zgodnie z obowią-
zującymi postanowieniami.
m Ostrzeżenie!
Nigdy nie włączaj urządzenia bez zamontowane-
go filtra powietrza.
PL 89
