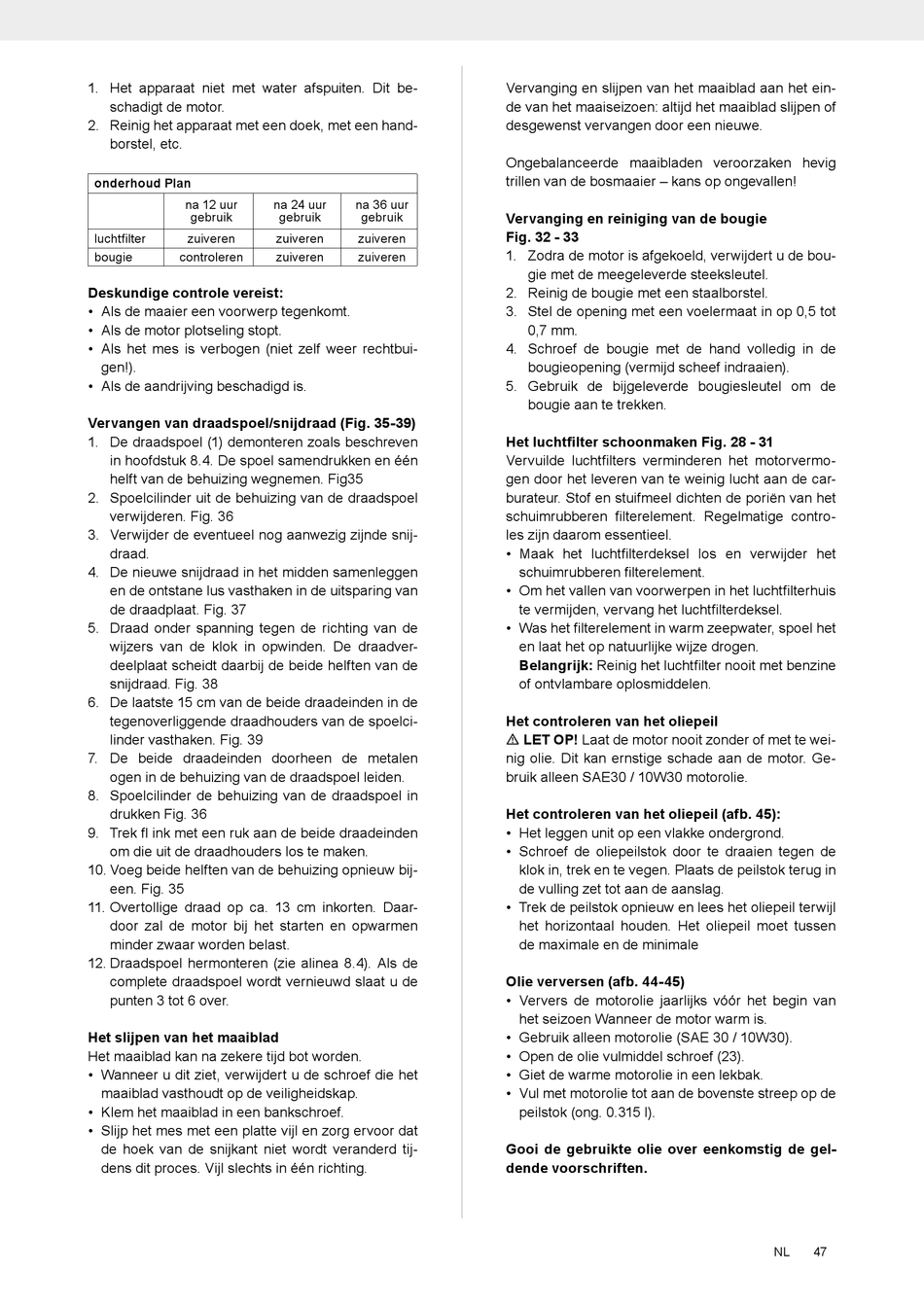

1. Het apparaat niet met water afspuiten. Dit be-
schadigt de motor.
2. Reinig het apparaat met een doek, met een hand-
borstel, etc.
onderhoud Plan
na 12 uur
gebruik
luchtfilter zuiveren
bougie controleren
Deskundige controle vereist:
• Als de maaier een voorwerp tegenkomt.
• Als de motor plotseling stopt.
• Als het mes is verbogen (niet zelf weer rechtbui-
gen!).
• Als de aandrijving beschadigd is.
Vervangen van draadspoel/snijdraad (Fig. 35-39)
1. De draadspoel (1) demonteren zoals beschreven
in hoofdstuk 8.4. De spoel samendrukken en één
helft van de behuizing wegnemen. Fig35
2. Spoelcilinder uit de behuizing van de draadspoel
verwijderen. Fig. 36
3. Verwijder de eventueel nog aanwezig zijnde snij-
draad.
4. De nieuwe snijdraad in het midden samenleggen
en de ontstane lus vasthaken in de uitsparing van
de draadplaat. Fig. 37
5. Draad onder spanning tegen de richting van de
wijzers van de klok in opwinden. De draadver-
deelplaat scheidt daarbij de beide helften van de
snijdraad. Fig. 38
6. De laatste 15 cm van de beide draadeinden in de
tegenoverliggende draadhouders van de spoelci-
linder vasthaken. Fig. 39
7. De beide draadeinden doorheen de metalen
ogen in de behuizing van de draadspoel leiden.
8. Spoelcilinder de behuizing van de draadspoel in
drukken Fig. 36
9. Trek fl ink met een ruk aan de beide draadeinden
om die uit de draadhouders los te maken.
10. Voeg beide helften van de behuizing opnieuw bij-
een. Fig. 35
11. Overtollige draad op ca. 13 cm inkorten. Daar-
door zal de motor bij het starten en opwarmen
minder zwaar worden belast.
12. Draadspoel hermonteren (zie alinea 8.4). Als de
complete draadspoel wordt vernieuwd slaat u de
punten 3 tot 6 over.
Het slijpen van het maaiblad
Het maaiblad kan na zekere tijd bot worden.
• Wanneer u dit ziet, verwijdert u de schroef die het
maaiblad vasthoudt op de veiligheidskap.
• Klem het maaiblad in een bankschroef.
• Slijp het mes met een platte vijl en zorg ervoor dat
de hoek van de snijkant niet wordt veranderd tij-
dens dit proces. Vijl slechts in één richting.
na 24 uur na 36 uur
gebruik gebruik
zuiveren zuiveren
zuiveren zuiveren
Vervanging en slijpen van het maaiblad aan het ein-
de van het maaiseizoen: altijd het maaiblad slijpen of
desgewenst vervangen door een nieuwe.
Ongebalanceerde maaibladen veroorzaken hevig
trillen van de bosmaaier – kans op ongevallen!
Vervanging en reiniging van de bougie
Fig. 32 - 33
1. Zodra de motor is afgekoeld, verwijdert u de bou-
gie met de meegeleverde steeksleutel.
2. Reinig de bougie met een staalborstel.
3. Stel de opening met een voelermaat in op 0,5 tot
0,7 mm.
4. Schroef de bougie met de hand volledig in de
bougieopening (vermijd scheef indraaien).
5. Gebruik de bijgeleverde bougiesleutel om de
bougie aan te trekken.
Het luchtfilter schoonmaken Fig. 28 - 31
Vervuilde luchtfilters verminderen het motorvermo-
gen door het leveren van te weinig lucht aan de car-
burateur. Stof en stuifmeel dichten de poriën van het
schuimrubberen filterelement. Regelmatige contro-
les zijn daarom essentieel.
• Maak het luchtfilterdeksel los en verwijder het
schuimrubberen filterelement.
• Om het vallen van voorwerpen in het luchtfilterhuis
te vermijden, vervang het luchtfilterdeksel.
• Was het filterelement in warm zeepwater, spoel het
en laat het op natuurlijke wijze drogen.
Belangrijk: Reinig het luchtfilter nooit met benzine
of ontvlambare oplosmiddelen.
Het controleren van het oliepeil
m LET OP! Laat de motor nooit zonder of met te wei-
nig olie. Dit kan ernstige schade aan de motor. Ge-
bruik alleen SAE30 / 10W30 motorolie.
Het controleren van het oliepeil (afb. 45):
• Het leggen unit op een vlakke ondergrond.
• Schroef de oliepeilstok door te draaien tegen de
klok in, trek en te vegen. Plaats de peilstok terug in
de vulling zet tot aan de aanslag.
• Trek de peilstok opnieuw en lees het oliepeil terwijl
het horizontaal houden. Het oliepeil moet tussen
de maximale en de minimale
Olie verversen (afb. 44-45)
• Ververs de motorolie jaarlijks vóór het begin van
het seizoen Wanneer de motor warm is.
• Gebruik alleen motorolie (SAE 30 / 10W30).
• Open de olie vulmiddel schroef (23).
• Giet de warme motorolie in een lekbak.
• Vul met motorolie tot aan de bovenste streep op de
peilstok (ong. 0.315 l).
Gooi de gebruikte olie over eenkomstig de gel-
dende voorschriften.
