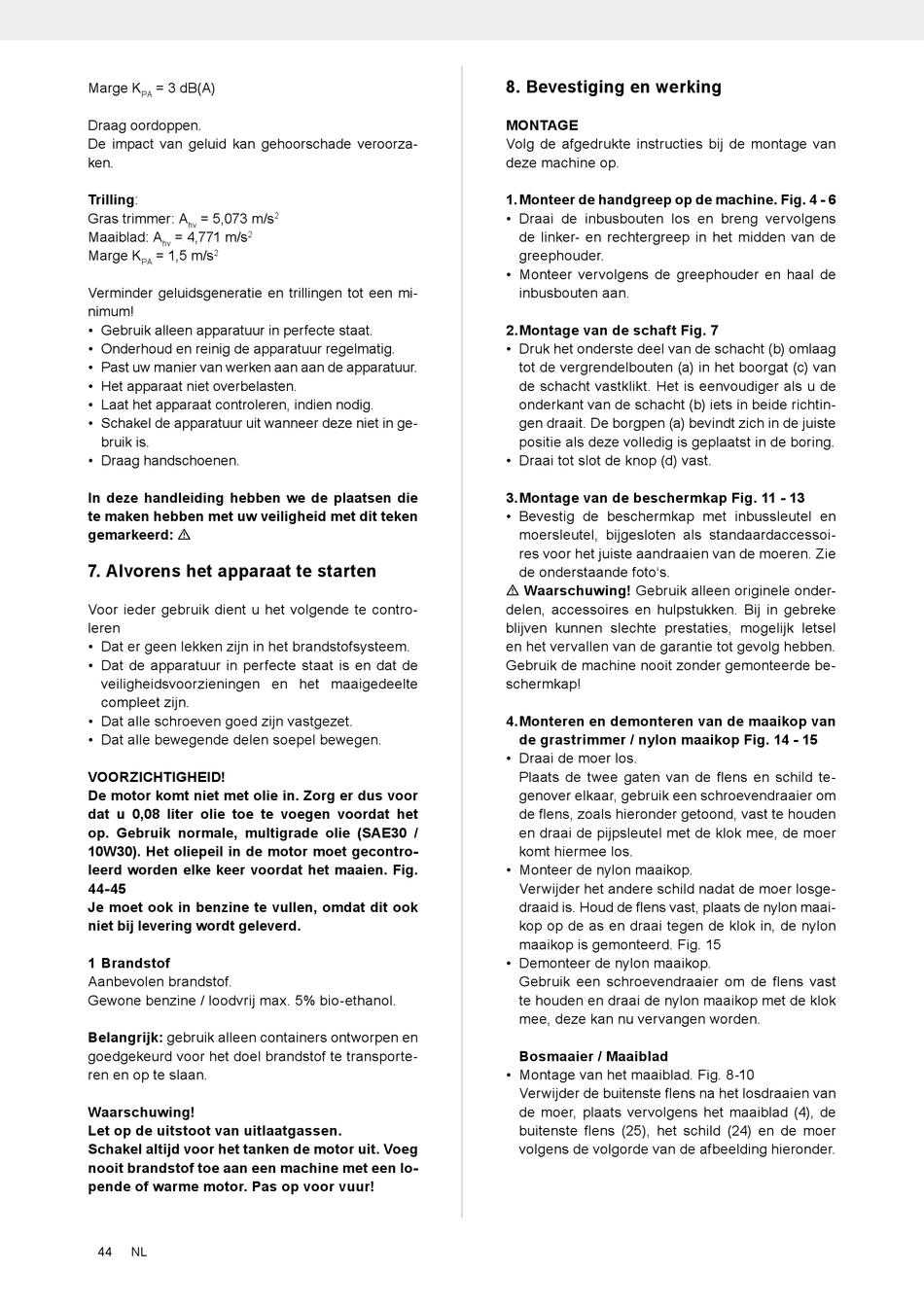

Marge K = 3 dB(A)
PA
Draag oordoppen.
De impact van geluid kan gehoorschade veroorza-
ken.
Trilling:
Gras trimmer: A = 5,073 m/s
hv
Maaiblad: A = 4,771 m/s
2
hv
Marge K = 1,5 m/s
2
PA
Verminder geluidsgeneratie en trillingen tot een mi-
nimum!
• Gebruik alleen apparatuur in perfecte staat.
• Onderhoud en reinig de apparatuur regelmatig.
• Past uw manier van werken aan aan de apparatuur.
• Het apparaat niet overbelasten.
• Laat het apparaat controleren, indien nodig.
• Schakel de apparatuur uit wanneer deze niet in ge-
bruik is.
• Draag handschoenen.
In deze handleiding hebben we de plaatsen die
te maken hebben met uw veiligheid met dit teken
gemarkeerd: m

7. Alvorens het apparaat te starten

Voor ieder gebruik dient u het volgende te contro-
leren
• Dat er geen lekken zijn in het brandstofsysteem.
• Dat de apparatuur in perfecte staat is en dat de
veiligheidsvoorzieningen en het maaigedeelte
compleet zijn.
• Dat alle schroeven goed zijn vastgezet.
• Dat alle bewegende delen soepel bewegen.
VOORZICHTIGHEID!
De motor komt niet met olie in. Zorg er dus voor
dat u 0,08 liter olie toe te voegen voordat het
op. Gebruik normale, multigrade olie (SAE30 /
10W30). Het oliepeil in de motor moet gecontro-
leerd worden elke keer voordat het maaien. Fig.
44-45
Je moet ook in benzine te vullen, omdat dit ook
niet bij levering wordt geleverd.
1 Brandstof
Aanbevolen brandstof.
Gewone benzine / loodvrij max. 5% bio-ethanol.
Belangrijk: gebruik alleen containers ontworpen en
goedgekeurd voor het doel brandstof te transporte-
ren en op te slaan.
Waarschuwing!
Let op de uitstoot van uitlaatgassen.
Schakel altijd voor het tanken de motor uit. Voeg
nooit brandstof toe aan een machine met een lo-
pende of warme motor. Pas op voor vuur!
44 NL
2

8. Bevestiging en werking

MONTAGE
Volg de afgedrukte instructies bij de montage van
deze machine op.
1. Monteer de handgreep op de machine. Fig. 4 - 6
• Draai de inbusbouten los en breng vervolgens
de linker- en rechtergreep in het midden van de
greephouder.
• Monteer vervolgens de greephouder en haal de
inbusbouten aan.
2. Montage van de schaft Fig. 7
• Druk het onderste deel van de schacht (b) omlaag
tot de vergrendelbouten (a) in het boorgat (c) van
de schacht vastklikt. Het is eenvoudiger als u de
onderkant van de schacht (b) iets in beide richtin-
gen draait. De borgpen (a) bevindt zich in de juiste
positie als deze volledig is geplaatst in de boring.
• Draai tot slot de knop (d) vast.
3. Montage van de beschermkap Fig. 11 - 13
• Bevestig de beschermkap met inbussleutel en
moersleutel, bijgesloten als standaardaccessoi-
res voor het juiste aandraaien van de moeren. Zie
de onderstaande foto's.
m Waarschuwing! Gebruik alleen originele onder-
delen, accessoires en hulpstukken. Bij in gebreke
blijven kunnen slechte prestaties, mogelijk letsel
en het vervallen van de garantie tot gevolg hebben.
Gebruik de machine nooit zonder gemonteerde be-
schermkap!
4. Monteren en demonteren van de maaikop van
de grastrimmer / nylon maaikop Fig. 14 - 15
• Draai de moer los.
Plaats de twee gaten van de flens en schild te-
genover elkaar, gebruik een schroevendraaier om
de flens, zoals hieronder getoond, vast te houden
en draai de pijpsleutel met de klok mee, de moer
komt hiermee los.
• Monteer de nylon maaikop.
Verwijder het andere schild nadat de moer losge-
draaid is. Houd de flens vast, plaats de nylon maai-
kop op de as en draai tegen de klok in, de nylon
maaikop is gemonteerd. Fig. 15
• Demonteer de nylon maaikop.
Gebruik een schroevendraaier om de flens vast
te houden en draai de nylon maaikop met de klok
mee, deze kan nu vervangen worden.
Bosmaaier / Maaiblad
• Montage van het maaiblad. Fig. 8-10
Verwijder de buitenste flens na het losdraaien van
de moer, plaats vervolgens het maaiblad (4), de
buitenste flens (25), het schild (24) en de moer
volgens de volgorde van de afbeelding hieronder.
