10.3 Réglage du limiteur
de serrage
Important :
Procéder au réglage du limiteur
de serrage uniquement lorsque
la vanne est complètement
assemblée (avec membrane et
corps de vanne) et à froid !
Pour protéger la membrane d'étanchéité,
les vannes de la série GEMÜ 612 disposent
de série d'un limiteur de serrage réglable
mécaniquement.
Réglage standard :
Quand le volant est entièrement fermé, la
vanne est étanche.

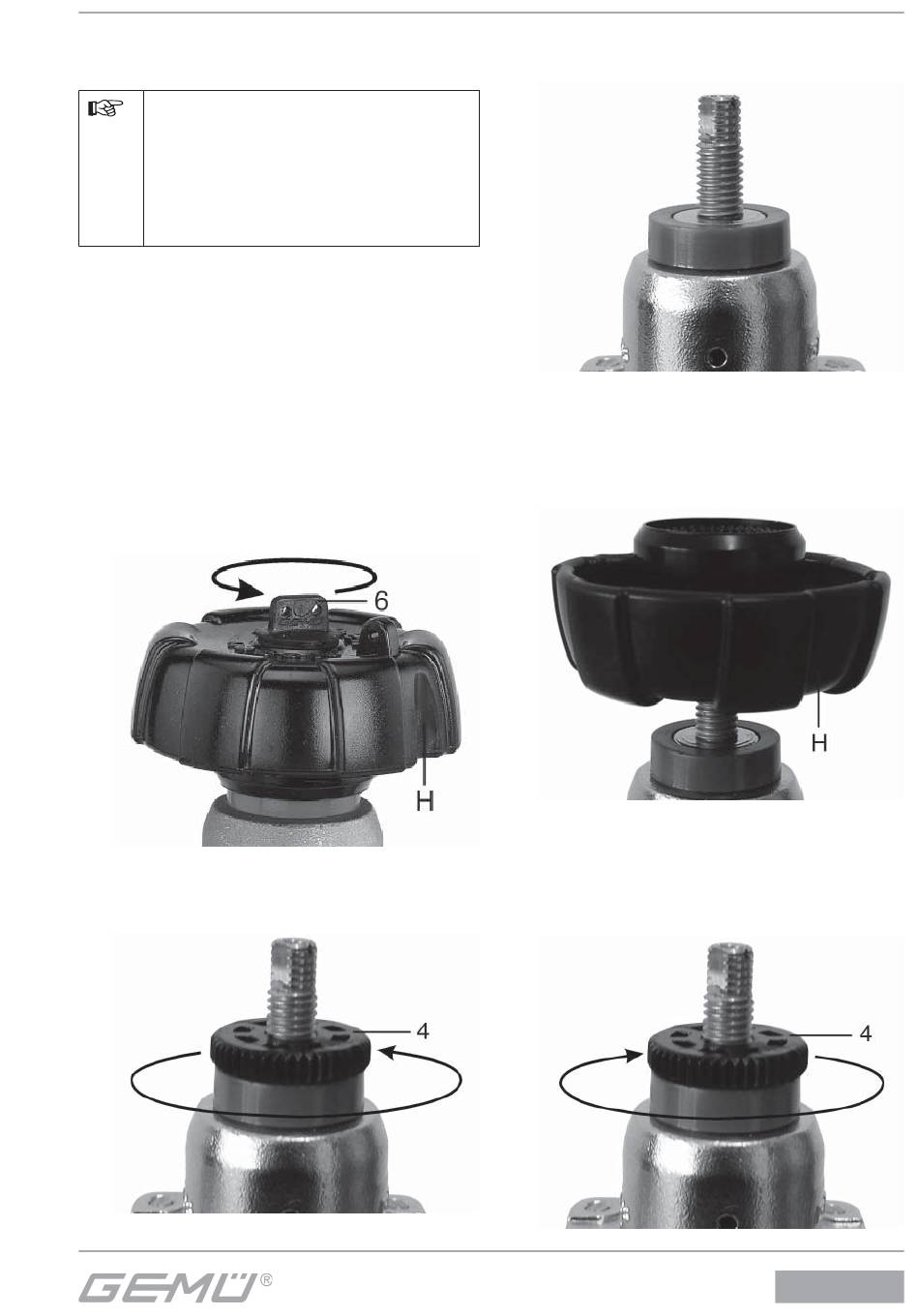

Réglage du limiteur de serrage :
Procédure :
1. Ouvrir la vanne à environ 50 %.
2. Desserrer la vis d'arrêt 6, la dévisser et
la retirer.
3. Tirer le volant H vers le haut.
4. Desserrer la bague de réglage 4,
la dévisser et la retirer.
5. Regraisser l'axe fi leté en fonction des
conditions d'utilisation, surtout si la
vanne est traitée en autoclave. GEMÜ
recommande la graisse Boss-Fluorine Y
108/00 (99099484).
6. Poser le volant H à l'envers sur le corps
de l'axe de l'actionneur.
7. Fermer prudemment la vanne avec le
volant H ("FERMEE").
8. Tirer le volant H de l'axe de l'actionneur.
