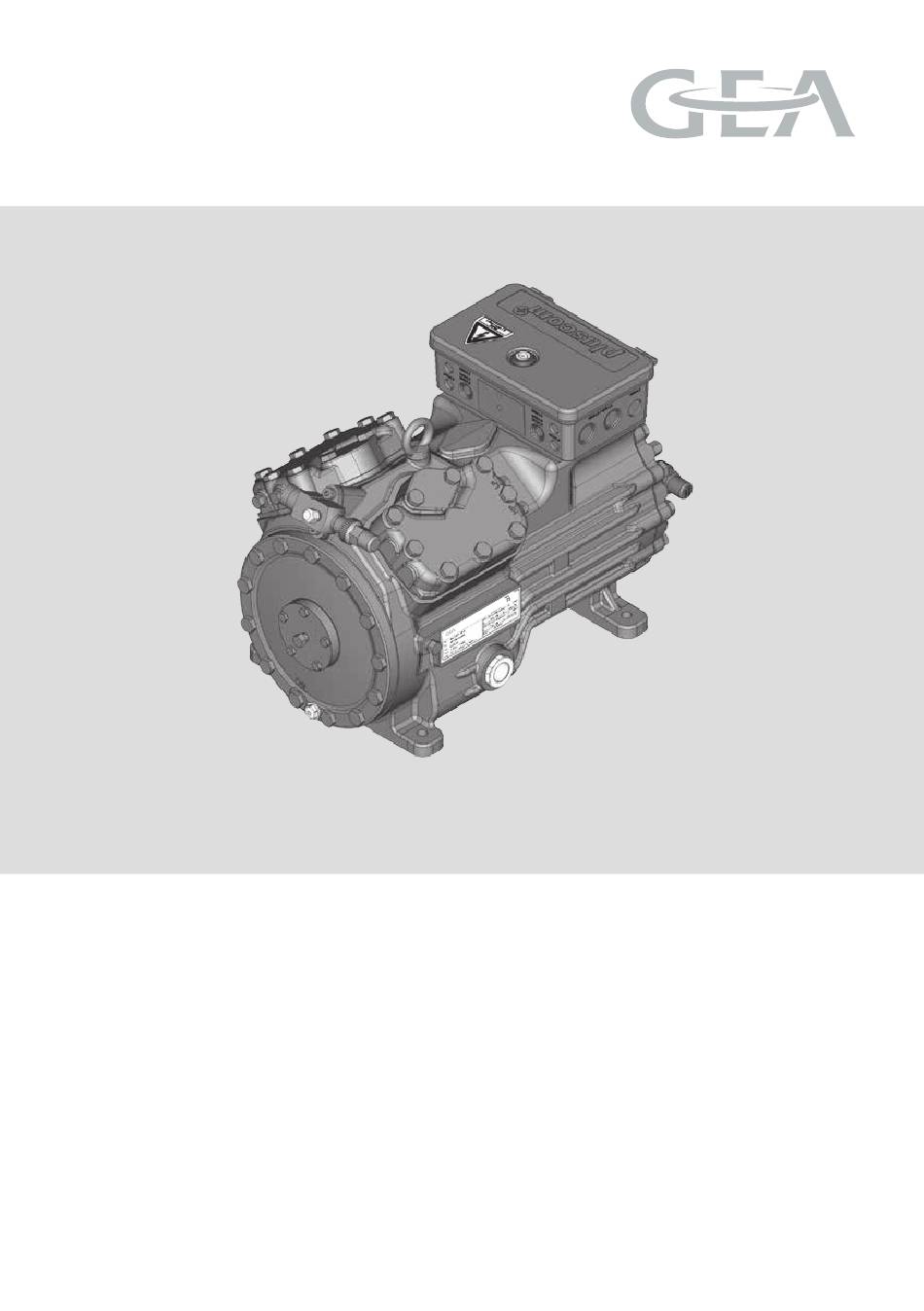

GEA Compressor HG34P Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione Руководство по монтажу engineering for a better world...
Seite 3
GEA Compressor HG34P Montageanleitung HG34P/215-4 HG34P/215-4 S HGX34P/215-4 HGX34P/215-4 S HG34P/255-4 HG34P/255-4 S HGX34P/255-4 HGX34P/255-4 S HG34P/315-4 HG34P/315-4 S HGX34P/315-4 HGX34P/315-4 S HG34P/380-4 HG34P/380-4 S HGX34P/380-4 HGX34P/380-4 S engineering for a better world...
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7...
Inhalt Seite Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Verlegen von Saug- und Druckleitung 4.6 Bedienen der Absperrventile 4.7 Funktionsweise der absperrbaren Serviceanschlüsse Elektrischer Anschluss 5.1 Hinweise für Schalt- und Schutzeinrichtungen 5.2 Anschluss des Antriebsmotors 5.3 Schaltplan für Direktstart 230 V Δ...
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren WARNUNG! Verletzungen führt.
WARNUNG! Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! Der im Titel genannte GEA Kältemittelverdichter ist für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -, 97/23/EG - Druck- geräterichtlinie - und 2006/95/EG - Niederspannungsrichtlinie -).
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a, R404A/R507, R407C • (H)FCKW / (H)CFC: R22 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R134a, R404A/R507, R407C FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B.
Seite 11
R134a Abb. 5 R407C Uneingeschränkter Anwendungsbereich Abb. 6 Zusatzkühlung oder reduzierte Sauggastemperatur Zusatzkühlung und reduzierte Sauggastemperatur Motorvariante -S- (Stärkerer Motor) R404A/R507 Verdampfungstemperatur (°C) Verflüssigungstemperatur (°C) Sauggasüberhitzung (K) Sauggastemperatur (°C) Abb. 7 Max. zulässiger Überdruck (LP/HP) : 19/28 bar LP = Niederdruck HP = Hochdruck Auslegung für andere Bereiche auf Anfrage Abb.
4 | Montage Verdichter INFO! Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer Umgebung lagern.
4 | Montage Verdichter Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt ist der Leistung anzupassen. Dasselbe gilt für Rückschlagventile. Abb. 14: abgestufter Innendurchmesser 4.4 Rohrleitungen...
4 | Montage Verdichter 4.6 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen anziehen Ventilspindelabdichtung Abb.
5 | Elektrischer Anschluss GEFAHR! Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG! Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. . INFO! Schließen Sie den Verdichtermotor gemäß...
5 | Elektrischer Anschluss 5.4 Elektronisches Auslösegerät MP 10 Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro- nischen Auslösegerät MP 10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot. Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör) gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot) vorgesehen.
Seite 19
5 | Elektrischer Anschluss 5.6 Funktionsprüfung des Auslösegerätes MP 10 Vor der Inbetriebnahme, Störungsbehebung oder Änderungen im Steuerstromkreis ist das Auslösegerät auf Funktion zu prüfen: LED H1 LED H2 LED H3 Vorgang grün • Netzspannung unterbrechen (L1 oder SF1) • Motortemperaturfühler-Anschluß lösen (1 oder 2) • Heißgastemperaturfühler (falls installiert) lösen (3 oder 4) • Netzspannung wieder anlegen (L1 oder SF1) •...
5 | Elektrischer Anschluss 5.8 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird.
B2 12 14 11 PTC Stecker abziehen 11-12 Abb. 24 PTC Stecker einstecken 11-12 Nach Netz Reset 11-14 5.11 Anlaufentlastung Zur Vermeidung von Stromspitzen während der Anlaufphase empfehlen wir die Verwendung des Sanftanlaufgerätes GEA ESS (Elektronik Soft Start). Weitere Hinweise dazu siehe unter "Zubehör".
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft.
6 | Inbetriebnahme 6.5 Kältemittelfüllung VORSICHT! Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. INFO! Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeo- trope Kältemittelgemische (z.B. R407C) grundsätzlich nur flüssig...
Jährliche Kontrollen: Ölstand, Dichtheit, Laufgeräusche, Drücke, Temperaturen, Funktion der Zusatzeinrichtungen wie Ölsumpfheizung, Druckschalter. 7.3 Ersatzteilempfehlung HG34P / ... 215-4 (S) 255-4 (S) 315-4 (S) 380-4 (S) Bezeichnung Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. BS Dichtungen 08534 BS Ventilplatte 80305 80306 BS Ölpumpe 08324 Verwenden Sie nur Original GEA Ersatzteile!
7 | Wartung 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.gea.com 7.5 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt.
Dimensions in ( ) for HG(X)34P/215-4 (S) and 255-4 (S) Dimens Cotes en ( ) pour HG(X)34P/215-4 (S) et 255-4 (S) HG34P/380-4 HGX34P Anschlüsse Connections Raccords HG34P/215-4 HG34P/255-4 HG34P/315-4 2-Pol HG34P/380-4 HGX34P Saugabsperrventil, Rohr (L)* Suction line valve, tube (L)* Vanne d’arrêt d’aspiration,...
10| Einbauerklärung EINBAUERKLÄRUNG für den Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HG34P den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte harmonisierte Norm: EN 12693:2008 und den entsprechenden referenzierten Normen Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den...
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie tele- fonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: refrigeration@gea.com...
