Betrieb des Messsystems mit PC
6.4 Hinweise für den Betrieb
6.4.1

Messfeldauswahl

Der optische Aufbau des Sensors erfüllt die sogenannte „Scheimpflug-Bedingung", die für eine optimale Abbildung über den gesam-
ten Messbereich sorgt. Dabei wird der Messbereich auf eine rechteckige Sensormatrix abgebildet.
Die genauen Werte für den Standardmessbereich entnehmen Sie bitte dem Kalibrierprotokoll Ihres Sensors. Eine geringfügige Be-
reichsverschiebung des Messfeldes ist möglich und abhängig vom Sensor.
Die verwendete Sensormatrix im scanCONTROL 30xx unterstützt das Auslesen eines eingeschränkten Messfeldes.
scanCONTROL 3050 und 3060 Geräte können bis zu 10.000 Profile pro Sekunde erfassen. Die tatsächliche Messgeschwindigkeit ist
dabei abhängig von zwei grundlegenden Faktoren:
- Anzahl der auf der Sensormatrix ausgewerteten Zeilen. Hierfür gilt folgende Berechnung:
1 MHz
Bildrate =
33 + (Zeilen + 1) * 2.6875
Anzahl Zeilen 1088
Max. Frequenz 337 Hz
Region of Interest
im High Resolu-
tion oder High
Dynamic Range
Modus (HDR)
Region of Interest
im High Speed
Modus

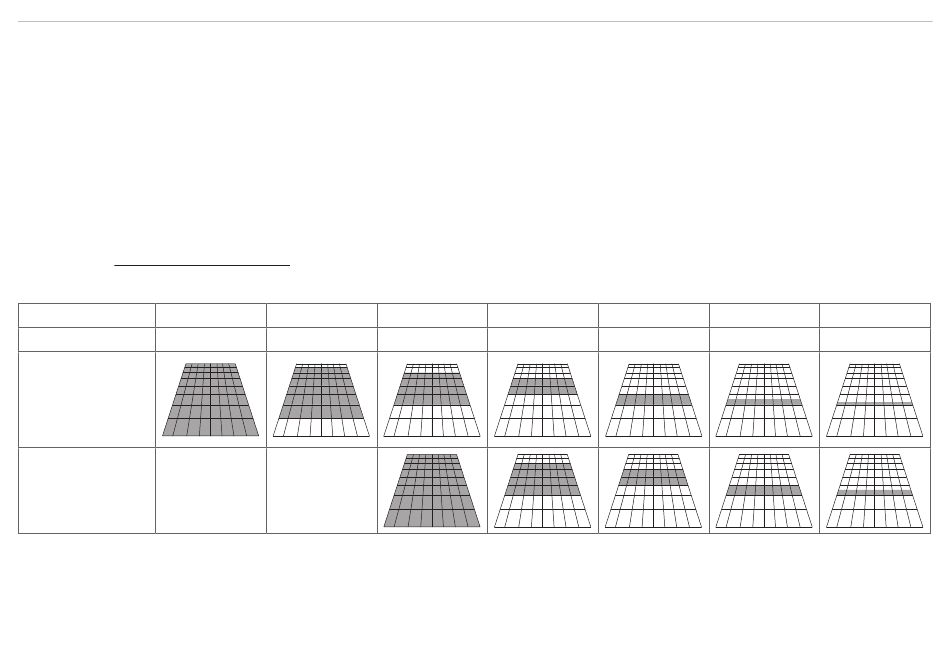

Abb. 15 Beispiele für Profilfrequenzen
scanCONTROL 30xx
816 544
447 Hz 664 Hz
272 136
1293 Hz 2457 Hz
68 34
4444 Hz 7518 Hz
