1.31
1.30
1.12
1.32

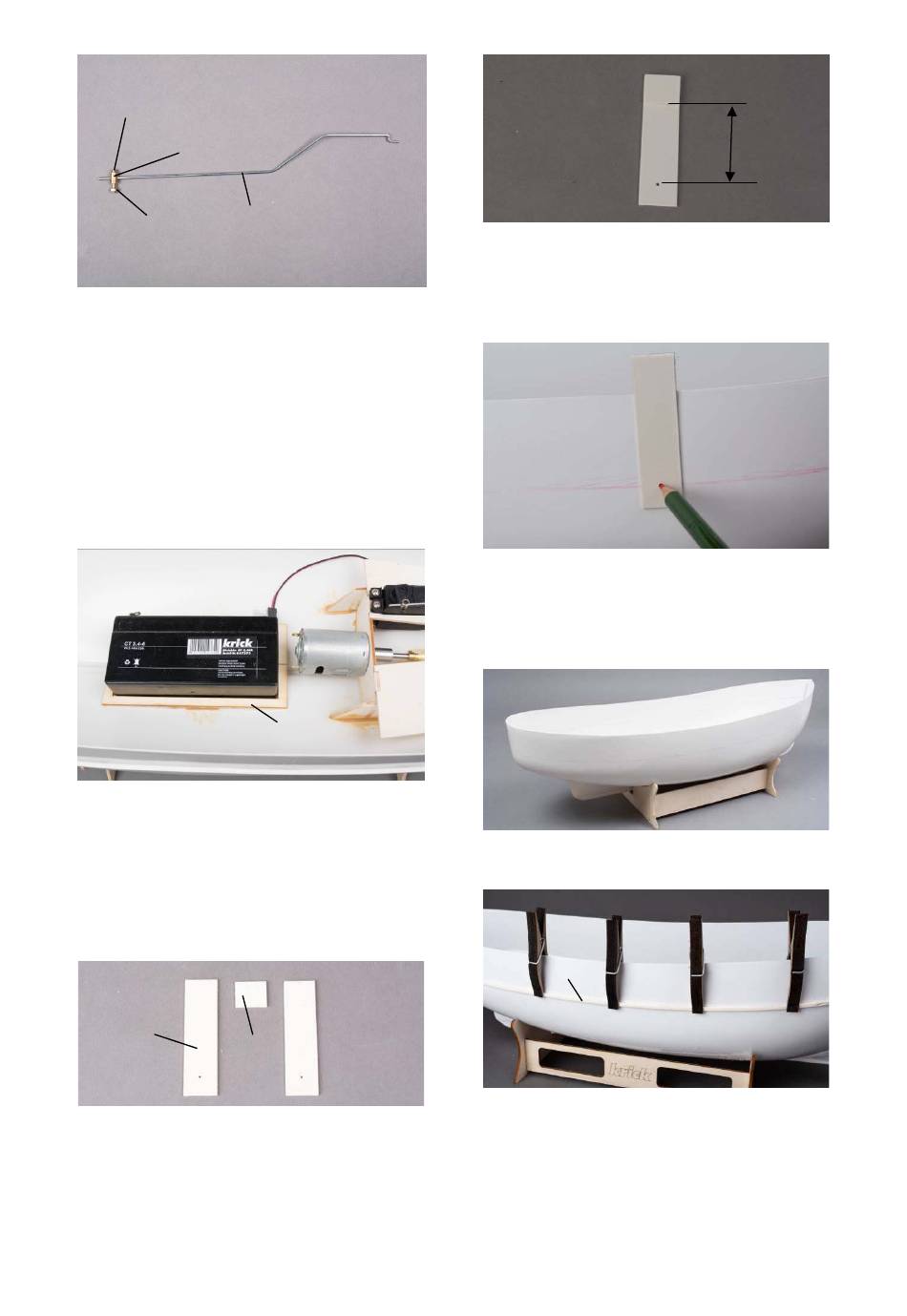

Abb. Rudergestänge
Den Gestängeanschluss am Servohebel drehbar
befestigen. Das Gestänge mit der Z‐Kröpfung im
Ruderhebel einhängen und den Servohebel mit
Gestängeanschluss auf das Gestänge schieben.
Nun den Servohebel auf das Servo stecken. Das
Ruder ausrichten und die Madenschraube im Ge‐
stängeanschluss festziehen.
Im nächsten Schritt den Akkuhalter 1.26 vor dem
Motor in den Rumpf kleben.
Abb. Akkuhalter
Nun ist der Innenausbau des Rumpfes abgeschlos‐
sen. Jetzt können die Auflageleisten für das Deck,
die Scheuerleiste und die Handläufe angebracht
werden. Fertigen Sie aus den Teilen 1.28 und 1.29
ein Hilfswerkzeug zum Anzeichnen der entspre‐
chenden Linien.
1.28
1.29
Abb. Hilfswerkzeug
Kleben Sie dazu Teil 1.29 ans andere Ende gegen‐
über der Bohrung auf einen Streifen 1.28. Den
Abstand 40 mm einhalten
Stand Mai 2019
1.26
Seite 6
Abb. Zwischenlage
Dann einen weiteren Streifen aufkleben. Die ent‐
standene Klammer lässt sich jetzt über die Ober‐
kante des Rumpfes stecken.
Abb. Hilfswerkzeug am Rumpf
Mit diesem Hilfsmittel jetzt innen und außen die
Markierung für die Decksauflageleisten 1.24 und
die Scheuerleisten 1.25 anzeichnen.
Abb. Markierungen für Scheuerleisten und Decks‐
auflage
1.25
Abb. Scheuerleiste mit Klammern fixieren
Die Scheuerleiste an der Markierung mit geeigne‐
ten Klammern (z.B. Krick Nr. 808178) festklemmen
und dann mit Sekundenkleber an einzelnen Punk‐
ten festheften. Wenn der Sekundenkleber ge‐
trocknet ist von der Unterseite in die Kante zwi‐
schen Scheuerleiste und Rumpfwand mit Sekun‐
denkleber eine Kehle ziehen.
©
Krick Modelltechnik Knittlingen
40 mm
