Dann die Teile 3.30 und 3.31 zwei Mal als Winkel
miteinander zusammenkleben und rechts und links
an das Mittelteil kleben.

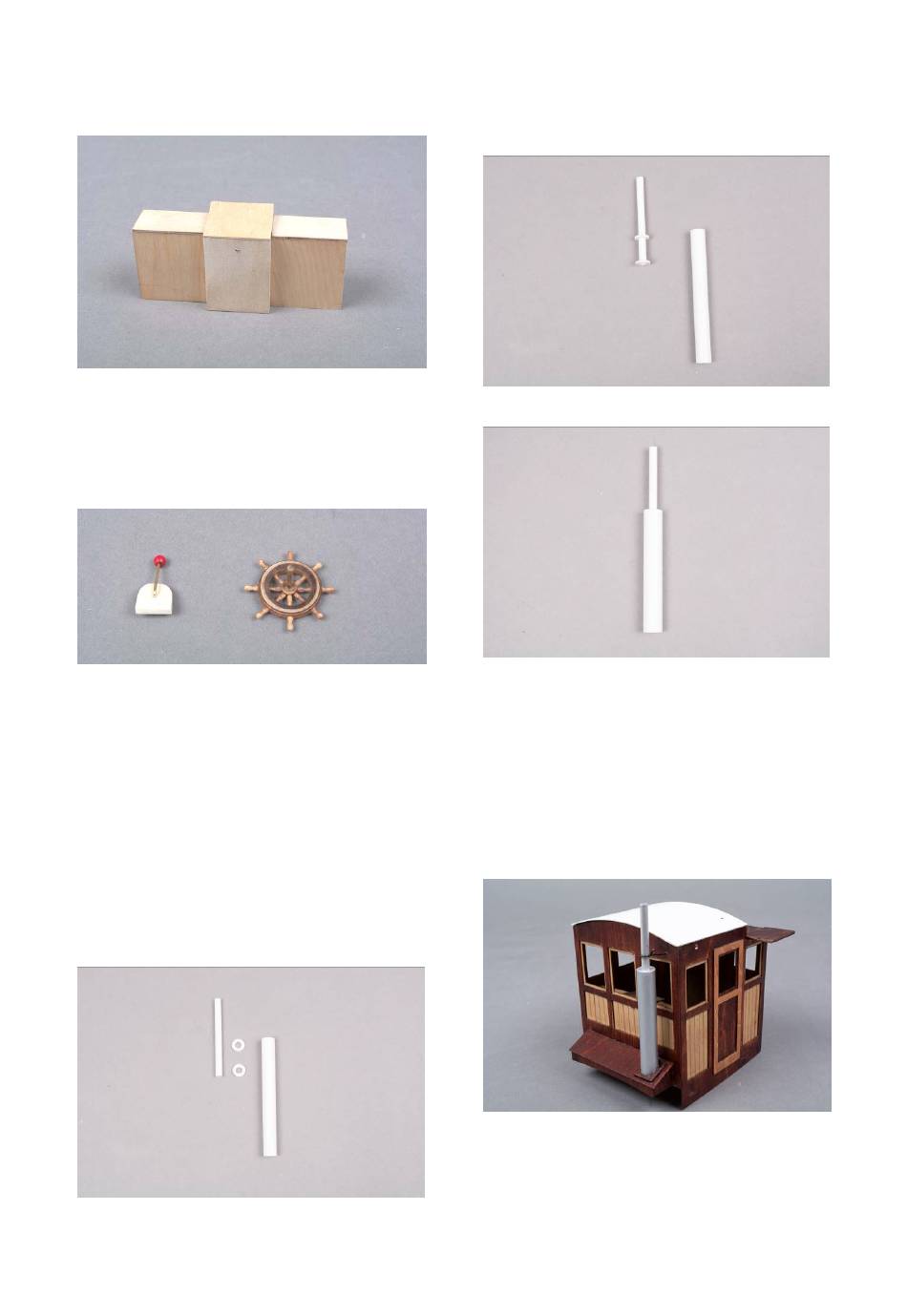

Abb. Steuerstand komplett
Jetzt alles verschleifen und anschließend grundie‐
ren, beizen und lackieren.
In das Steuerrad 3.60 die Achse 3.61 einkleben.
Abb. Steuerrad und Gashebel
Aus einem Reststück 3 mm Sperrholz das Gehäuse
des Gashebels anfertigen.
Gashebel und Steuerrad am Steuerstand an‐
bringen. Aus dem Dekorbogen die Instrumente
ausschneiden und am Steuerstand aufkleben.
Nun den Steuerstand von unten in den Aufbau
schieben und auf Teil 3.21 aufsetzen und verkle‐
ben.
Aus den Teilen 3.33 bis 3.35 das Abgasrohr des
Motors anfertigen.
3.33
3.35
Abb. Teile für Abgasrohr
Stand Mai 2019
3.60
3.34
Seite 11
Die Distanzscheiben 3.35 im Abstand von 20 mm
auf das Auspuffrohr Teil 3.33 aufkleben.
Das Auspuffrohr nun in das Dämpferrohr bündig
einschieben und verkleben.
Abb. Distanzscheiben montiert
Abb. Abgasrohr
Jetzt kann das Abgasrohr mit Silberlack lackiert
werden.
Anschließend den Halter 3.26 aus dem Messing‐
draht biegen.
Das Abgasrohr in die Öffnung im Vorbau des Auf‐
baus stecken und den Halter über dem Fenster
befestigen. Das Abgasrohr im Aufbau und am Hal‐
ter verkleben.
Abb. Aufbau mit Abgasrohr
Die Scharniere 3.37 und Türgriffe 3.38 am Aufbau
anbringen.
©
Krick Modelltechnik Knittlingen
