FORCE
BOOTSMOTOR
INSTALLATIONSANWEISUNGEN
Erste Schritte
Lassen Sie den Motor nicht laufen, wenn sich der Propeller nicht
im Wasser befindet. Wenn jemand mit dem sich drehenden
Propeller in Berührung kommt, kann es zu schweren
Verletzungen kommen.
Verwenden Sie den Motor nicht an Orten, an denen Sie oder
andere Personen im Wasser mit dem sich drehenden Propeller
in Berührung kommen könnten.
Trennen Sie den Motor stets von der Batterie, bevor Sie den
Propeller reinigen oder warten, um Verletzungen zu vermeiden.
Seien Sie sich beim Einholen oder Herunterlassen des Motors
bewusst, dass bei beweglichen Teilen das Risiko des
Einklemmens besteht und es dadurch zu Verletzungen kommen
kann.
Achten Sie beim Einholen oder Herunterlassen des Motors
darauf, dass Oberflächen in der Nähe des Motors glatt sein
könnten. Wenn Sie beim Einholen oder Herunterlassen des
Motors ausrutschen, kann dies zu Verletzungen führen.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Damit das Boot nicht beschädigt wird, sollte dieses Gerät von
einem qualifizierten Installateur für Marinetechnik installiert
werden. Für die ordnungsgemäße Durchführung der Installation
sind spezielle Kenntnisse von elektrischen Marinesystemen
erforderlich.
Benötigte Werkzeuge und Hilfsmittel
• Bohrmaschine und 8-mm-Bohrer (
• Kreuzschlitzschraubendreher Nr. 1 und Nr. 2
• 3-mm- und 4-mm-Inbuseinsätze oder -schlüssel (zwei 4-mm-
Einsätze oder -Schlüssel empfohlen)
• 14-mm-Steckschlüssel (
• Drehmomentschlüssel
• Unterbrecher, der für 70 A (Dauerstrom) klassifiziert ist
• Stecker und Buchse (70 A) für Elektro-Bootsmotoren
(optional)
• Leitungen mit einem Leitungsquerschnitt von 16, 25, 35 oder
2
50 mm
(AWG 6, 4, 2 oder 1) zum Verlängern des
Netzkabels
• Material zum Löten und einen Schrumpfschlauch, wenn das
Netzkabel verlängert wird
1
• Flachkopfbolzen (
/
-20, M6x1) aus Edelstahl (wenn die
4
mitgelieferten Bolzen für die Montage des Motors am Deck
nicht lang genug sind)
ELEKTRO-
™
WARNUNG
ACHTUNG
HINWEIS
5
/
Zoll)
16
9
/
Zoll)
16

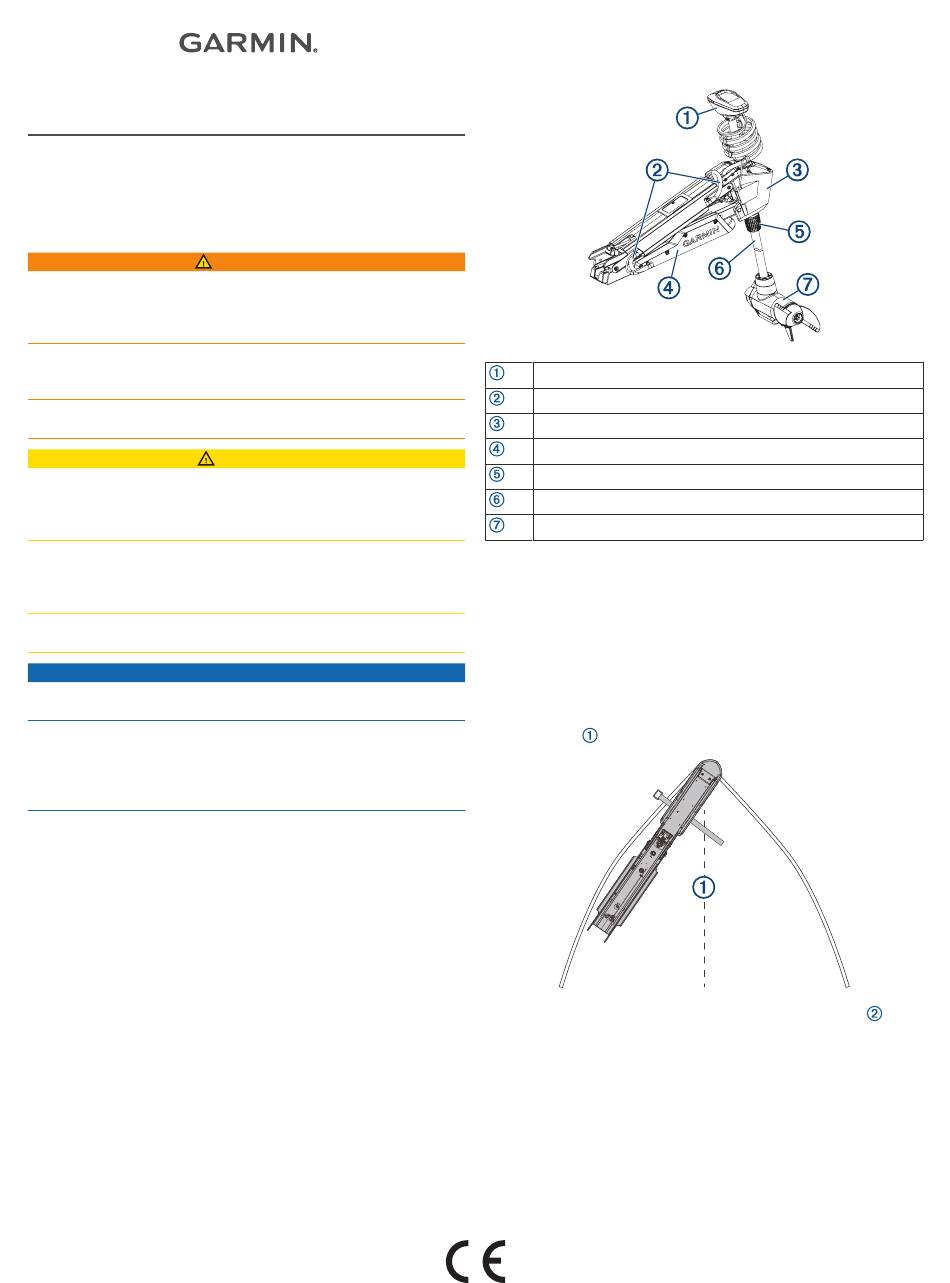

Installationsvorbereitung

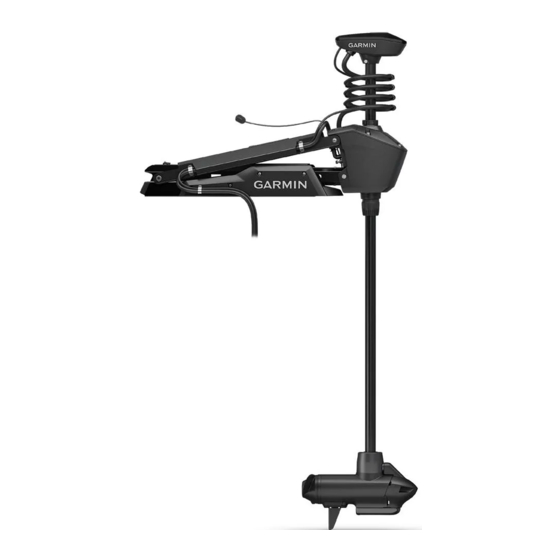

Übersicht über das Gerät
Schaftkappe
Netz- und Geberkabel
Steuerungssystem
Halterung
Ring zum Anpassen der Tiefe
Schaft
Motor des Propellerantriebs
Hinweise zur Montage
Beachten Sie bei der Auswahl eines Montageorts folgende
Hinweise.
• Sie müssen den Motor am Bug des Boots montieren.
• Es wird empfohlen, den Motor auf der Backbordseite des
Bugs zu montieren. Bei Bedarf können Sie ihn jedoch auch
auf der Steuerbordseite montieren.
• Montieren Sie die Halterung so, dass sich der
heruntergelassene Motor so nahe wie möglich an der
Bootsmitte
befindet.
• Montieren Sie die Halterung so, dass der Stoßfänger
das Dollbord hinausragt.
über
Juli 2019
190-02521-91_0B
