Garmin GA 38 Installationsanweisungen
  1. Anleitungen
  2. Marken
  3. Garmin Anleitungen
  4. Außenbordmotoren
  5. GA 38
  6. Installationsanweisungen
Garmin GA 38 Installationsanweisungen

Garmin GA 38 Installationsanweisungen

Vorschau ausblenden Andere Handbücher für GA 38:
Diese Anleitung herunterladen
1
2
3
4
5
6
Wichtige Sicherheitsinformationen
Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits-
und Produktinformationen", die dem GPS-Gerät beiliegt.
Tragen Sie zum Vermeiden möglicher Personenschäden beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet, um
Schäden am Boot zu vermeiden.
Diese Antenne kann montiert werden, damit ein kompatibler Kartenplotter von Garmin
empfängt. Die Antenne wird über einen BNC-Stecker mit dem Anschluss ANTENNA oder EXT GPS eines
kompatiblen Kartenplotters von Garmin verbunden.
Hinweise zur Montage der Antenne
Die Antenne darf nicht in der Nähe starker Magneten, einschließlich Lautsprechern, montiert oder aufbewahrt
werden. Ein starkes Magnetfeld kann zu Schäden an der Antenne führen.
Sie können die Antenne aufgesetzt oder an einer Standardstange mit einem Außendurchmesser von 1 Zoll und
einem Gewinde mit 14 Windungen pro Zoll (nicht im Lieferumfang enthalten) montieren. Sie können das Kabel
innen oder außen verlegen. Damit eine optimale Leistung gewährleistet ist, berücksichtigen Sie bei der Auswahl
eines Montageorts folgende Richtlinien.
• Sorgen Sie für einen bestmöglichen Empfang, indem Sie die Antenne so anbringen, dass in alle Richtungen
eine freie Sicht zum Himmel besteht
• Die Antenne sollte nicht von den Aufbauten des Schiffs
sein.
September 2023
GA
INSTALLATIONSANWEISUNGEN
WARNUNG
ACHTUNG
HINWEIS
ACHTUNG
.
38
™
, einer Radomantenne oder dem Mast verdeckt
GUID-4523A703-20B6-4900-8AA1-7FD4DDDF628D v7
®
ein stärkeres GPS-Signal
loading

Verwandte Anleitungen für Garmin GA 38

Inhaltszusammenfassung für Garmin GA 38

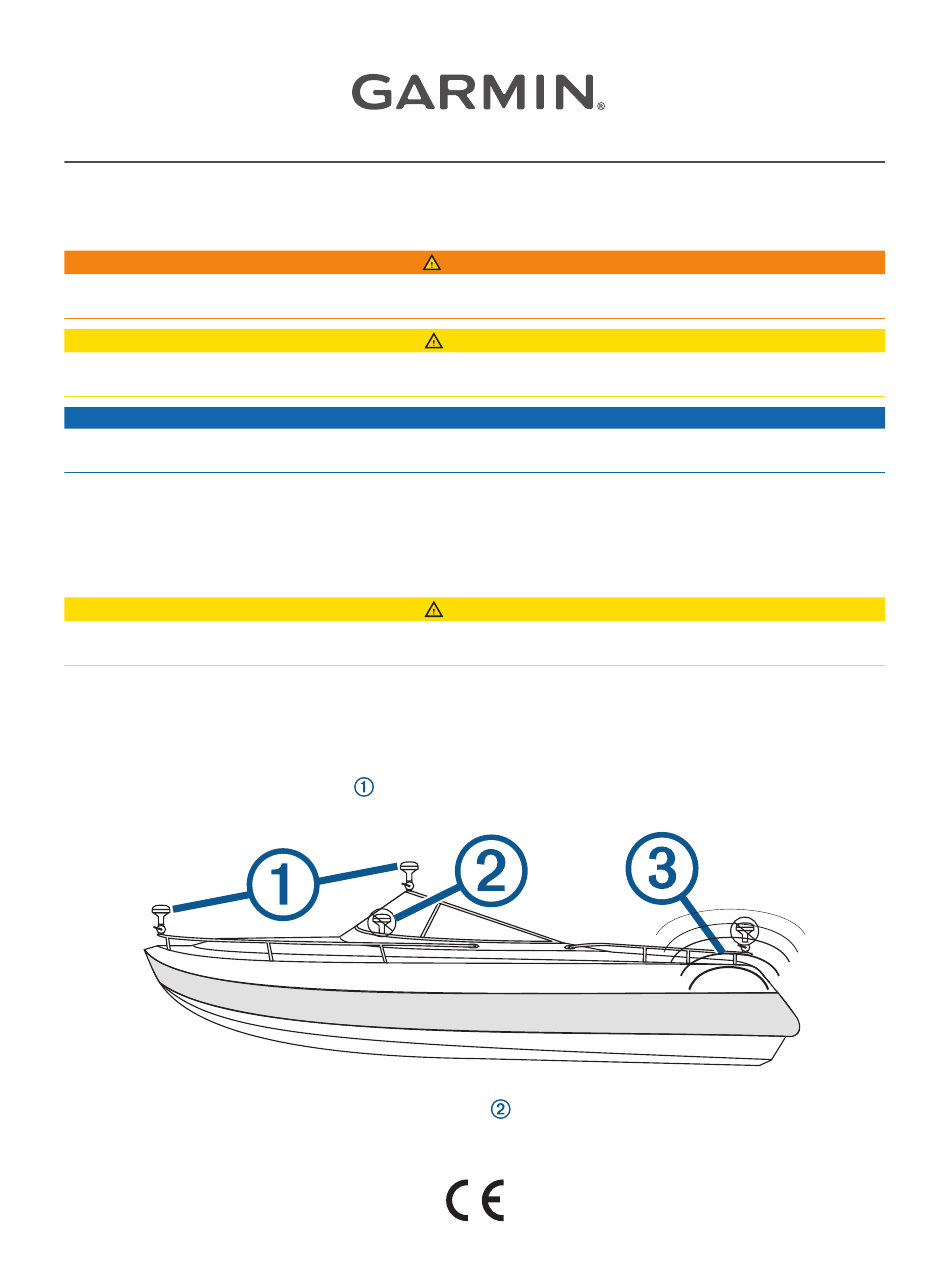

  • Seite 1 HINWEIS Prüfen Sie beim Bohren oder Schneiden immer, was sich auf der anderen Seite der Oberfläche befindet, um Schäden am Boot zu vermeiden. Diese Antenne kann montiert werden, damit ein kompatibler Kartenplotter von Garmin ® ein stärkeres GPS-Signal empfängt. Die Antenne wird über einen BNC-Stecker mit dem Anschluss ANTENNA oder EXT GPS eines kompatiblen Kartenplotters von Garmin verbunden.
  • Seite 2 • Die Antenne sollte nicht in der Nähe des Motors oder anderer elektromagnetischer Störquellen (EMI) montiert werden • Die Antenne sollte nicht in der Nähe von Objekten montiert werden, die bekannterweise aus Eisen bestehen, z. B. eine Werkzeugkiste oder ein Kompass. •...
  • Seite 3 Aufgesetzte Montage der Antenne HINWEIS Wenn Sie die Halterung in Glasfasermaterial einlassen und festschrauben, wird die Verwendung eines Senkkopfbohrers empfohlen, um die Ansenkung nur durch die oberste Gelcoat-Schicht zu bohren. Dadurch wird Rissen in der Gelschicht beim Anziehen der Schrauben vorgebeugt. Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob sie am Montageort ordnungsgemäß...
  • Seite 4 Montage der Antenne an einer Stange Stangenmontage der Antenne mit außen geführtem Kabel Bevor Sie die Antenne fest anbringen, müssen Sie testen, ob sie am Montageort ordnungsgemäß funktioniert (Testen des Montageorts, Seite 2). 1 Verlegen Sie das Kabel durch den Stangenmontageadapter , und legen Sie es in die senkrechte Nut unten am Stangenmontageadapter.
  • Seite 5 7 Verwenden Sie die mitgelieferte M3-Feststellschraube und einen 1,5-mm-Innensechskantschlüssel, um die Antenne am Adapter zu befestigen. 8 Nachdem die Antenne an der Stangenhalterung montiert ist, füllen Sie die senkrechte Kabelnut mit einem seewassertauglichen Dichtungsmittel (optional). 9 Verlegen Sie das Kabel mit ausreichendem Abstand zu elektronischen Störquellen. Montage der Antenne unter Deck HINWEIS Bevor Sie die Halterung für die Montage unter Deck mit den mitgelieferten Schrauben befestigen, stellen Sie...

  • Seite 6: Technische Daten
