Garmin Force Installationsanweisungen Seite 5

3
Drücken Sie den Federstecker
des Zugseils.
4 Ziehen Sie das Zugseil nach unten, sodass die
Unterlegscheibe und der Federstecker im unteren Teil des
Griffs aufliegen.
HINWEIS: Der Federstecker passt nur in einer Ausrichtung in
den unteren Teil des Griffs.
5
Befestigen Sie mit einem Kreuzschlitzschraubendreher Nr. 1
den oberen Teil des Griffs
Sie dazu die Schrauben

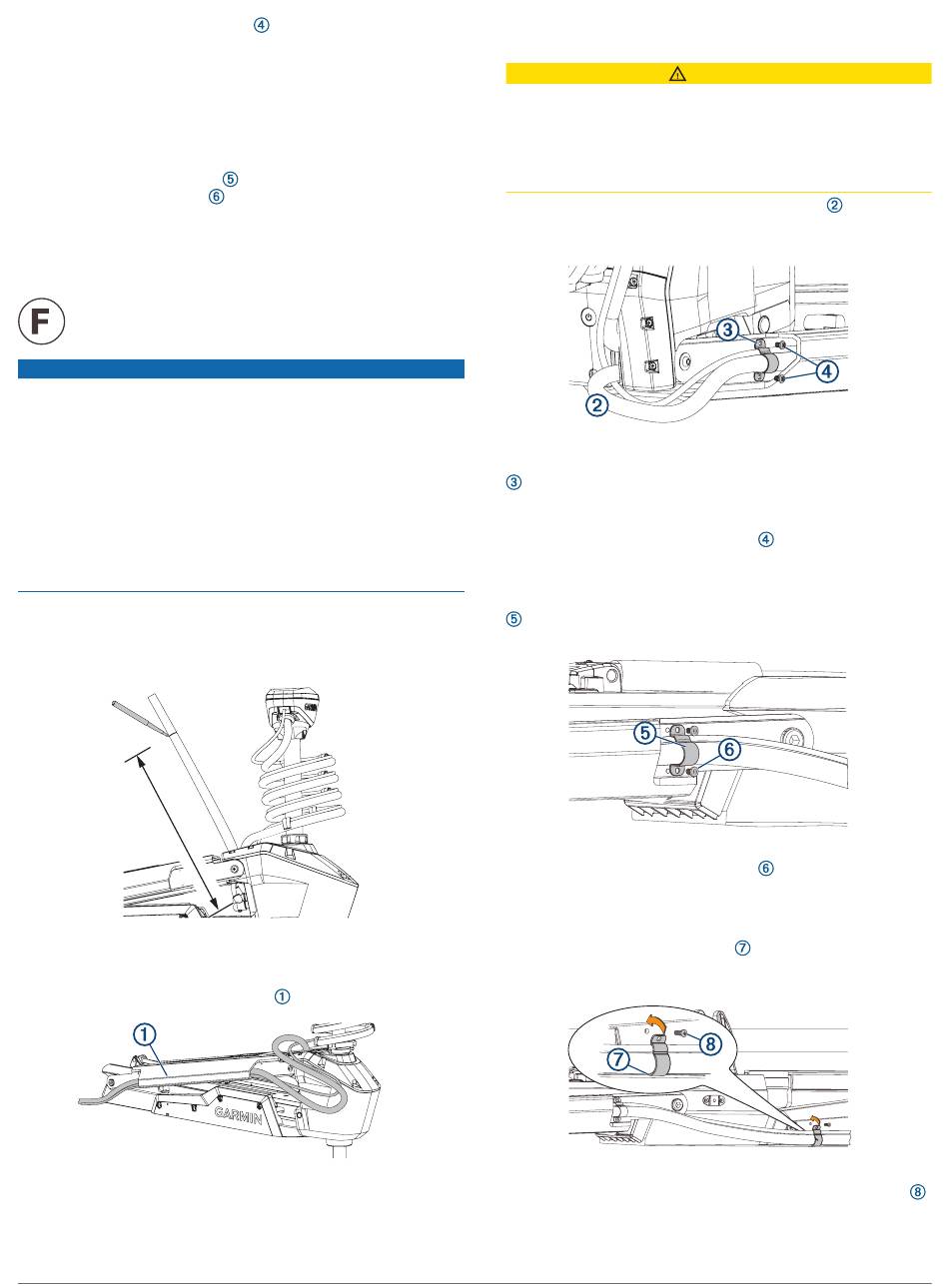

Verlegen der Netz- und Geberkabel durch die
Halterung
Beschriftung, mit der der für diesen Vorgang erforderliche
Teilebeutel identifiziert wird:
Damit die Netz- und Geberkabel beim Herunterlassen und
Einholen des Elektro-Bootsmotors nicht beschädigt werden und
damit es nicht zu Störungen mit dem GPS und den
Steuerkurssensoren im Motor kommt, müssen Sie die Kabel
durch die rechte (Steuerbord-) Seite der Halterung verlegen und
mit dem mitgelieferten Montagesatz sichern. Sie dürfen das
Netzkabel nicht durch die linke (Backbord-) Seite der Halterung
verlegen, und es ist nicht möglich, die mitgelieferten Schellen
auf der linken (Backbord-) Seite zu installieren. Die linke
(Backbord-) Seite ist für zusätzliches Zubehör oder zusätzliche
Geberkabel vorgesehen, die Sie evtl. zu einem späteren
Zeitpunkt installieren.
1 Messen Sie am Netzkabel eine Länge von 40 cm (16 Zoll)
von der Stelle ab, an der es mit dem
Steuerungssystemgehäuse verbunden ist, und markieren Sie
das Kabel mit einem Marker oder Klebeband.
2
Achten Sie darauf, dass sich der Motor in der
heruntergelassenen Position befindet. Verlegen Sie das
Geberkabel durch den Kabelkanal auf der rechten
(Steuerbord-) Seite der Halterung
TIPP: Zum Identifizieren der rechten (Steuerbord-) Seite der
Halterung stellen Sie sich an einen Ort, an dem Sie die
Informationen auf dem Display-Gehäuse lesen können.
3 Verlegen Sie das Netzkabel durch den Kabelkanal über dem
Geberkabel.
durch das Loch am Ende
am unteren Teil. Verwenden
.
HINWEIS
.
4
Heben Sie den Motor mithilfe des Zugseils vorsichtig aus der
heruntergelassenen Position in die eingeholte Position.
Da zu diesem Zeitpunkt nur eine der Gasdruckfedern zum
Unterstützen des Anhebens befestigt ist, müssen Sie beim
Anheben des Motors in die eingeholte Position Vorsicht
walten lassen. Durch das Gewicht des Motors kann sich die
Halterung schnell verschieben und Hände bzw. Finger
einklemmen oder quetschen.
5
Lassen Sie eine runde Biegung in den Kabeln
Sie sie an der Seite der Halterung fest, wo sie in den
Kabelkanal eintreten.
6
Platzieren Sie an der Stelle am Netzkabel, die Sie in Schritt 1
markiert haben, eine der Schellen mit zwei Schraubenlöchern
über den Kabeln an der Halterung. Richten Sie dabei die
Löcher an der Schelle auf die Löcher an der Halterung aus.
7 Sichern Sie die Schelle mit einem 3-mm-Inbuseinsatz oder -
Inbusschlüssel und zwei Schrauben
8
Halten Sie die Kabel gegen die Unterseite der Halterung an
der Stelle, an der sie aus dem Kabelkanal austreten.
9
Platzieren Sie die andere Schelle mit zwei Schraubenlöchern
über den Kabeln an der Halterung. Richten Sie dabei die
Löcher an der Schelle auf die Löcher an der Halterung aus.
10
Sichern Sie die Schelle mit einem 3-mm-Inbuseinsatz oder -
Inbusschlüssel und zwei Schrauben
11
Halten Sie die Kabel gegen den Kunststoffteil der
Halterungsbasis nahe des Decks des Boots.
12
Führen Sie die untere Lasche der verbleibenden Schelle in
den Schlitz unter den Kabeln ein
Halterung in Richtung der Halterungsbasis, damit die Kabel
darunter befestigt sind.
13
Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 1, um
die obere Lasche der Schelle mit einer einzigen Schraube
an der Halterung zu sichern.
ACHTUNG
, und halten
an der Halterung.
an der Halterung.
, und drehen Sie die
