Garmin Force Installationsanweisungen Seite 4

4
Verwenden Sie einen Kreuzschlitzschraubendreher Nr. 2, um
die Basis der Gasdruckfeder mit den mitgelieferten
Schrauben am unteren Teil der Halterung zu sichern.
Bewahren Sie die verbleibenden Schrauben im Teilebeutel auf.
Sie müssen sie verwenden, wenn Sie später die andere
Gasdruckfeder sichern.

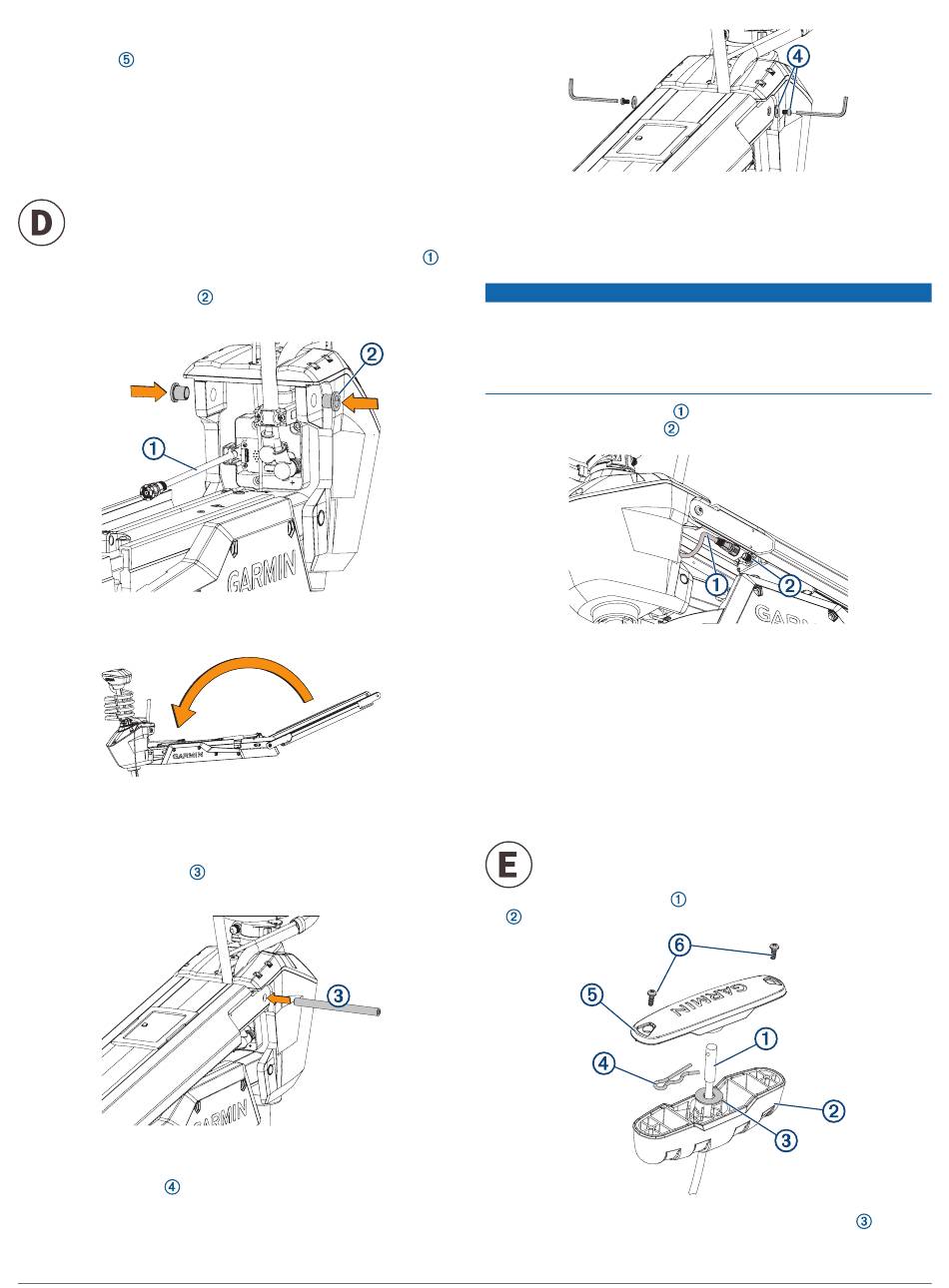

Installieren des Oberteils der Halterung
Beschriftung, mit der der für diesen Vorgang erforderliche
Teilebeutel identifiziert wird:
1
Entfernen Sie das Klebeband, mit dem das Datenkabel
am Steuerungssystemgehäuse befestigt ist.
2
Führen Sie die Hülsen
oberen Löcher am Steuerungssystemgehäuse.
3
Kippen Sie das Oberteil der Halterung nach vorne.
4
Kippen Sie die Oberseite des Steuerungssystemgehäuses
nach innen, sodass die Löcher oben an der Halterung auf
das Gehäuse ausgerichtet sind.
5
Drücken Sie den Stift
der Halterung und auf dem Steuerungssystemgehäuse.
6
Verwenden Sie einen 4-mm-Inbuseinsatz oder -
Inbusschlüssel, um den Pin mit den Schrauben und
Unterlegscheiben auf beiden Seiten zu sichern.
4
von außen nach innen in die
durch die Löcher auf dem Oberteil
HINWEIS: Damit der Stift ordnungsgemäß gesichert ist,
sollten Sie zwei Inbuseinsätze oder -schlüssel verwenden,
damit sich der Pin beim Anziehen der Schrauben nicht dreht.
Verbinden des Motors mit dem Display-Gehäuse
Sie müssen das Kabel des Steuerungssystems mit dem
Display-Gehäuse verbinden, bevor Sie mit der Installation
fortfahren. Wenn Sie diese Verbindung nicht zu diesem
Zeitpunkt herstellen, kann das Display-Gehäuse beim Bewegen
der Halterung durch das ungesicherte Kabel beschädigt werden.
1
Verlegen Sie das Kabel
zum Display-Gehäuse
2
Drücken Sie den Stecker auf den Anschluss des Display-
Gehäuses, und drehen Sie den Sicherungsring im
Uhrzeigersinn, um ihn zu sichern.
HINWEIS: Der Stecker passt nur in einer Ausrichtung auf
den Anschluss und lässt sich problemlos aufsetzen, wenn er
richtig ausgerichtet ist. Wenden Sie beim Aufsetzen des
Steckers auf den Anschluss keine Gewalt an.
Montieren des Griffs am Zugseil
Beschriftung, mit der der für diesen Vorgang erforderliche
Teilebeutel identifiziert wird:
1
Führen Sie das Zugseil
.
2
Führen Sie das Zugseil durch die Unterlegscheibe
HINWEIS
vom Steuerungssystemgehäuse
oben auf der Halterung.
durch den unteren Teil des Griffs
.
