Garmin FORCE KRAKEN Installationshandbuch

Erste Schritte


Siehe das Handbuch Wichtige Sicherheits- und Produktinformationen in der Produktverpackung für Produktwarnungen und weitere wichtige Informationen.

Eine Nichtinstallation dieses Geräts gemäß diesen Anweisungen kann zu Personenschäden, Schäden am Schiff oder Gerät oder einer schlechten Produktleistung führen.

Betreiben Sie den Motor nicht, wenn sich der Propeller außerhalb des Wassers befindet. Kontakt mit dem rotierenden Propeller kann zu schweren Verletzungen führen.

Verwenden Sie den Motor nicht in Bereichen, in denen Sie oder andere Personen im Wasser mit dem rotierenden Propeller in Kontakt kommen könnten, was zu schweren Verletzungen führen kann.

Trennen Sie den Motor immer von der Batterie, bevor Sie den Propeller, den Propellerantriebsmotor, elektrische Verbindungen oder Elektronikgehäuse handhaben oder daran arbeiten, um schwere Verletzungen oder den Tod zu vermeiden.


Für die bestmögliche Leistung und zur Vermeidung potenzieller Verletzungen, Schäden am Gerät oder Schäden an Ihrem Schiff wird die Installation durch einen qualifizierten Marine-Installateur empfohlen.

Um mögliche Personenschäden zu vermeiden, tragen Sie beim Bohren, Schneiden oder Schleifen stets eine Schutzbrille, Gehörschutz und eine Staubmaske.

Beim Verstauen oder Ausfahren des Motors ist das Risiko von Einklemmungen oder Quetschungen durch bewegliche Teile zu beachten, was zu Personenschäden führen kann.

Achten Sie beim Verstauen oder Ausfahren des Motors auf einen sicheren Stand und auf rutschige Oberflächen um den Motor herum. Ein Verlust des Gleichgewichts beim Verstauen oder Ausfahren des Motors kann zu Verletzungen führen.

Information HINWEIS
Beim Bohren oder Schneiden stets prüfen, was sich auf der gegenüberliegenden Seite der Oberfläche befindet, um Schäden am Schiff zu vermeiden.

Benötigte Werkzeuge und Materialien

  • Bohrmaschine und ein 11/32 Zoll (9 mm) Bohrer
  • #2 Kreuzschlitzschraubendreher
  • 4 mm Inbusschlüssel oder Schraubenschlüssel
  • 1/2 Zoll (13 mm) Steckschlüsseleinsatz
  • Drehmomentschlüssel
  • Leitungsschutzschalter für 60 A Dauerstrom
  • Bugmotor-Stecker und -Steckdose für 60 A oder mehr (optional)
  • 6, 4 oder 2 AWG (16, 25 oder 35 mm2) Kabel für verlängerte Stromkabelverbindungen
  • Lötzinn und Schrumpfschlauch, falls das Stromkabel verlängert wird
  • Edelstahl-Flachkopfschrauben 5/16-20 (M8x1) (falls die mitgelieferten Schrauben nicht lang genug sind, um den Motor am Deck zu befestigen)

Installationsvorbereitung

Geräteübersicht

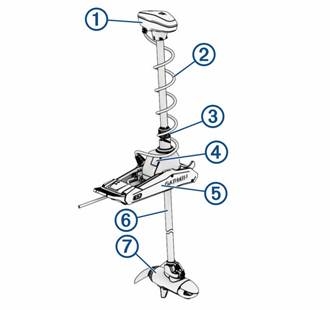

Geräteübersicht

Schaftkappe
Strom- und Geberkabel
Tiefeneinstellring
Lenksystem
Halterung
Schaft
Propellerantriebsmotor

Montageüberlegungen


Sie müssen den Motor an einem Ort installieren, an dem sich keine großen metallischen Objekte, wie z.B. eine Werkzeugkiste, in der Nähe des Bedienfelds befinden, wenn er ausgefahren ist. Große metallische Objekte können den Magnetkompass stören, die Leistung des integrierten Autopiloten beeinträchtigen und potenziell zu Personenschäden oder Sachschäden führen.

Beachten Sie bei der Wahl des Montageorts die folgenden Überlegungen.

  • Sie müssen den Motor am Bug Ihres Bootes installieren.

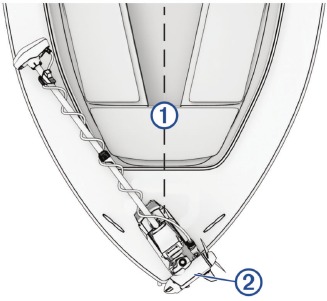

  • Sie sollten die Halterung so installieren, dass sich der ausgefahrene Motor so nah wie möglich an der Mittellinie des Bootes befindet.
    Montageüberlegungen
  • Sie müssen die Halterung so installieren, dass die Oberkante des Ausschnitts über die Bordwand des Bootes hinausragt. Die U-Form sollte über die Seite des Bootes hinausragen.

Information HINWEIS: Wenn an der Bordwand nicht genügend Platz vorhanden ist, um alle sechs Schrauben zu installieren, müssen mindestens vier Schrauben verwendet werden.

  • Der Motor wird mit Schrauben am Bootsdeck befestigt, daher müssen Sie Platz haben, um die Halterung von unten mit Unterlegscheiben und Muttern zu sichern.
  • Der Motor muss genügend Freiraum haben, um von der ausgefahrenen in die verstauchte Position und wieder zurück zu gelangen, daher muss der Installationsort frei von Hindernissen sein.
  • Stellen Sie sicher, dass das Deck stabil genug für das Gewicht und die Kraft des Bugmotors ist. Verwenden Sie bei Bedarf eine Verstärkungsplatte oder verstärken Sie das Boot.

Anschlussüberlegungen

Beachten Sie bei den Verkabelungsanschlüssen die folgenden Überlegungen.

  • Sie müssen den Bugmotor an eine 24- oder 36-Vdc-Batteriebank anschließen, die kontinuierlich 60 A liefern kann.
  • Sie müssen die Verbindung zur Stromquelle über einen Leitungsschutzschalter herstellen, der für 60 A Dauerstrom ausgelegt ist (nicht im Lieferumfang enthalten).
  • Falls erforderlich, können Sie das Stromkabel mit dem entsprechenden Kabelquerschnitt basierend auf der Länge der Verlängerung verlängern (Stromkabelverlängerungen).
  • Zur Vereinfachung können Sie einen Bugmotor-Stecker und eine -Steckdose für 60 A oder mehr (nicht im Lieferumfang enthalten) in der Schottwand installieren, um das Trennen des Motors von der Stromquelle zu erleichtern.

Installationsverfahren

Information HINWEIS
Bei der Montage des Motors müssen Sie alle Teile mit Handwerkzeugen montieren und dabei die angegebenen Drehmomentspezifikationen beachten. Die Verwendung von Elektrowerkzeugen zur Montage des Motors kann die Komponenten beschädigen und führt zum Erlöschen der Garantie.

Motor auf dem Deck installieren

Information HINWEIS: Wenn die mitgelieferten Schrauben für die Montagefläche nicht lang genug sind, müssen Sie Edelstahl-Flachkopfschrauben der entsprechenden Länge 5/16 Zoll -20 (M8x1) besorgen.

  1. Wählen Sie einen Montageort am Bug Ihres Boots gemäß den Montagehinweisen aus.
  2. Legen Sie die mitgelieferte Montageschablone an den Montageort. Dabei sollte die Halterung auf der Schablone über die Bordwand oder den Rand des Bootsdecks hinausragen.
  3. Markieren Sie die Positionen der Montagelöcher auf dem Bootsdeck.

Information HINWEIS: Verwenden Sie für die Standardinstallation die sechs symmetrischen Löcher in der Halterung. Das siebte Loch wird für die meisten Installationen nicht benötigt.

  1. Bohren Sie die Montagelöcher mit einem 11/32 Zoll (9 mm) Bohrer.
  2. Platzieren Sie den Motor auf dem Bootsdeck und richten Sie die Löcher an der Halterung an den Montagelöchern aus.

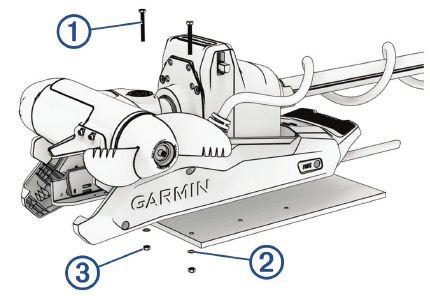

  1. Befestigen Sie die Halterung mit den mitgelieferten Schrauben , Unterlegscheiben , und Sicherungsmuttern in den beiden Löchern, die der Bordwand oder dem Rand des Bootsdecks am nächsten liegen.
    Motor auf dem Deck installieren – Schritt 1

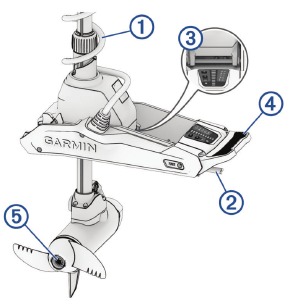

  2. Stellen Sie den Tiefenanschlag so ein, dass der Motor ausgefahren werden kann, ohne den Boden zu berühren.

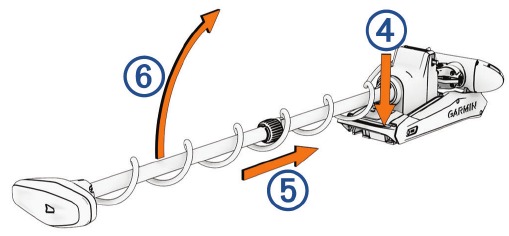

  3. Drücken Sie die Entriegelung , schieben Sie den Propellerantriebsmotorkopf heraus , und schwenken Sie den Trolling-Motor vorsichtig in die ausgefahrene Position .
    Motor auf dem Deck installieren – Schritt 2

Bugkappe installieren

Information HINWEIS: Die meisten Modelle sind komplett montiert. Dieser Vorgang ist nur für den 90-Zoll Force Kraken Trolling Motor erforderlich.

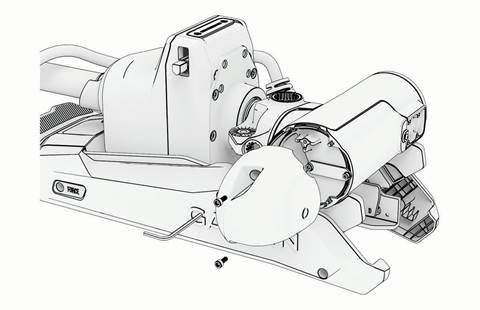

Befestigen Sie die Bugkappe mit einem 4-mm-Innensechskantschlüssel oder -bit mit den beiden mitgelieferten Schrauben an der Vorderseite des Propellerantriebsmotors und stellen Sie sicher, dass die Lasche unten ist.
Bugkappe installieren

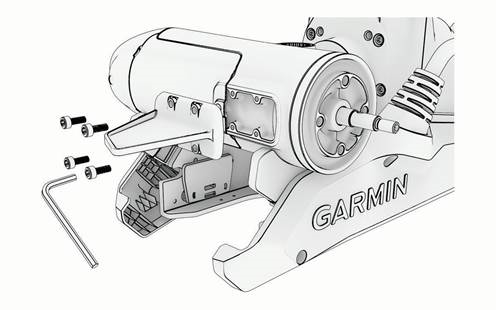

Skeg installieren

Information HINWEIS: Die meisten Modelle sind komplett montiert. Dieser Vorgang ist nur für den 90-Zoll Force Kraken Trolling Motor erforderlich.

Befestigen Sie den Skeg mit einem 4-mm-Innensechskantschlüssel oder -bit mit den vier mitgelieferten Schrauben am Propellerantriebsmotor. Achten Sie dabei darauf, dass das längere Ende des Skegs zur Propellerseite zeigt.
Skeg installieren

Propeller installieren

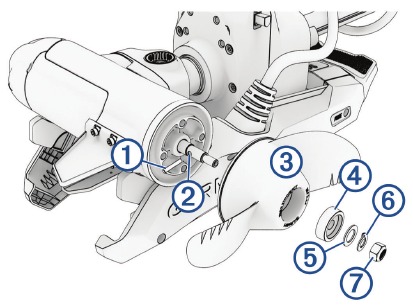

  1. Führen Sie den Stift ein durch die Propellermotorwelle .
    Propeller installieren
  1. Falls erforderlich, drehen Sie die Motorwelle, um den Stift horizontal auszurichten, damit er während der Installation weniger leicht herausfällt.
  2. Richten Sie die Nut an der Innenseite des Propellers am Stift aus und schieben Sie den Propeller auf die Motorwelle.
  3. Platzieren Sie die Anode , Unterlegscheibe , Sicherungsscheibe und Mutter auf dem Ende der Motorwelle.
  4. Ziehen Sie die Sicherungsmutter mit einem 9/16 Zoll (14 mm) Steckschlüssel mit 16,27 N-m (12 lbf-ft) fest, um den Propeller zu sichern.

Anschließen an die Stromversorgung


Um mögliche schwere Personen- oder Sachschäden zu vermeiden, muss der Schutzschalter ausgeschaltet sein, bevor Sie die Stromkabel des Trolling-Motors anschließen.

  1. Führen Sie das Stromkabel zum Sicherungskasten oder an den Ort, an dem Sie den Schutzschalter installieren möchten.
  2. Verlängern Sie bei Bedarf das Stromkabel mit dem entsprechenden Drahtquerschnitt, basierend auf der Länge der Verlängerung (Stromkabelverlängerungen), unter Verwendung von Löt- und Schrumpfschläuchen.
  3. Installieren Sie einen Trolling-Motor-Stecker und eine Buchse mit einer Nennleistung von 60 A oder mehr dort, wo das Stromkabel in ein Schott eintritt (optional).
  4. Schließen Sie das Stromkabel an einen Schutzschalter mit einer Nennleistung von 60 A (Dauerstrom) an.
  5. Verbinden Sie bei Bedarf den Schutzschalter mit einer 60 A, 24 oder 36 Vdc Stromquelle. Stromkabelverlängerungen


Sie müssen diese Anforderungen bei der Verlängerung der Stromkabel für dieses Produkt beachten. Unsachgemäß verlängerte Stromkabel führen zu übermäßigem Stromfluss, was möglicherweise zu Personen- oder Sachschäden führen kann.

  • Sie müssen einadriges Litzenkabel mit einer Isolierung verwenden, die für mindestens 75 °C (167 °F) ausgelegt ist, das nicht gebündelt, nicht ummantelt und nicht durch ein Leerrohr geführt ist.

Information HINWEIS: Wenn Sie Kabel mit einer Isolierung verwenden, die für mindestens 105 °C (221 °F) ausgelegt ist und außerhalb von Motorräumen verlegt wird, können Sie bis zu drei Kabel in einem Mantel oder Leerrohr bündeln.

  • Bei der Installation der Verlängerung müssen Sie alle Industriestandards und Best Practices befolgen.
  • Sie müssen den geeigneten Drahtquerschnitt entsprechend der Länge der Verlängerung verwenden.
Verlängerungslänge Minimaler Drahtquerschnitt Optimaler Drahtquerschnitt
0 bis 3 m (0 bis 10 ft.) 6 AWG (16 mm2) 6 AWG (16 mm2)
3 bis 4,6 m (10 bis 20 ft.) 6 AWG (16 mm2) 4 AWG (25 mm2)
4,6 bis 9,1 m (20 bis 30 ft.) 6 AWG (16 mm2) 2 AWG (35 mm2)

Geber an ein Kartenplotter anschließen

Ausgewählte Force Kraken Trolling Motor Modelle verfügen über einen integrierten Geber. Wenn Ihr Modell keinen Geber enthält, müssen Sie einen installieren, bevor Sie ihn an einen kompatiblen Kartenplotter anschließen können. Der integrierte 12-Pin-Geber ist mit ausgewählten Garmin® Kartenplottermodellen kompatibel. Weitere Informationen erhalten Sie auf garmin.com oder bei Ihrem Garmin-Händler.

  1. Führen Sie das Geberkabel zum installierten Kartenplotter. Schließen Sie bei Bedarf das mitgelieferte Verlängerungskabel oder ein längeres Verlängerungskabel an.
  2. Installieren Sie den Sicherungsring am Ende des Geberkabels.
  3. Schließen Sie das Geberkabel an den Geberanschluss auf der Rückseite des Kartenplotters an.

Informationen zur Identifizierung des Geberanschlusses finden Sie in der Anleitung Ihres Kartenplotters.

Stabilisator-Installation

Der Stabilisator ist ein optionales Zubehör, das dem Trolling-Motor im verstauten Zustand zusätzlichen Halt bieten kann.

Information HINWEIS: Der Stabilisator ist nur im Lieferumfang des Force Kraken 90" Trolling Motors enthalten.

Die Installationsanweisungen für den Stabilisator finden Sie in der Stabilisatorverpackung.

Motor aus der ausgefahrenen Position verstauen

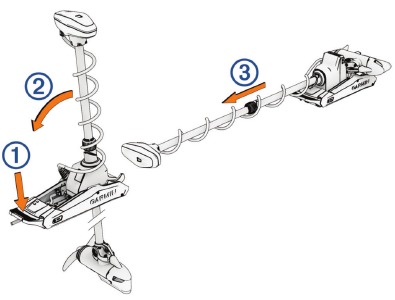

  1. Treten Sie das Pedal nach unten, um die Verriegelung zu lösen
    Motor aus der ausgefahrenen Position verstauen

Information HINWEIS: Der Motor sollte zum Verstauen automatisch auf 90° lenken. Die Propeller-Verstaustellung kann im Einstellungsmenü konfiguriert werden.

  1. Neigen Sie die Welle nach hinten , und heben Sie den Motor dann langsam an, während Sie die Welle in die horizontale Position neigen.
  2. Schieben Sie den Motor in die Motorarretierung, bis er in der verstauten Position einrastet .


Schieben Sie den Motor entlang der Welle nach vorne und ziehen Sie ihn dann entlang der Welle nach hinten, um sicherzustellen, dass der Motor fest arretiert ist. Wenn der Motor nicht fest in der verstauten Position arretiert ist, kann er bei rauer See oder beim Transport unerwartet ausfahren, was zu möglichen Sachschäden oder schweren Personenverletzungen führen könnte.

Der Tiefenverstellring muss so nah wie möglich an die Motorbasis bewegt werden. Andernfalls könnte es zu einem unerwarteten Ausfahren des Trolling-Motors kommen, was zu möglichen Sachschäden oder schweren Personenverletzungen führen könnte.

  1. Falls installiert, klemmen Sie die Motorwelle im Stabilisator fest.

Installation der Fernbedienung

Die Fernbedienung verbindet sich drahtlos mit dem Trolling-Motor und ist werkseitig gekoppelt.

Bedienungsanweisungen finden Sie im Force Kraken Trolling Motor Kurzanleitung.

Wartungsbedarf und -plan

Information HINWEIS
Nachdem Sie den Motor in Salz- oder Brackwasser verwendet haben, müssen Sie den gesamten Motor mit Süßwasser abspülen und mit einem weichen Tuch ein wasserbasiertes Silikonspray auftragen. Sie müssen vermeiden, Wasserstrahlen auf die Wellenkappe zu richten, um das Eindringen von Wasser zu verhindern, das zu Produktschäden führen könnte.

Um Ihre Garantie aufrechtzuerhalten, müssen Sie eine Reihe von routinemäßigen Wartungsarbeiten durchführen, wenn Sie Ihren Motor für die Saison vorbereiten. Wenn Sie den Motor in Salzwasser oder trockenen, staubigen Umgebungen (z. B. auf Schotterstraßen) verwenden oder transportieren, sollten Sie diese Aufgaben während der Saison häufiger durchführen.

Detaillierte Anweisungen und Informationen zu Service und Ersatzteilen finden Sie unter garmin.com/manuals/kraken _trolling_motor, um das Force Kraken Trolling Motor Wartungshandbuch herunterzuladen.

  • Überprüfen Sie das Spiralkabel auf Verschleiß und ersetzen Sie es bei Bedarf.
  • Überprüfen und reinigen Sie die Stromkabel .
  • Schmieren Sie das Gelenk mit seewasserbeständigem Fett.
  • Reinigen und schmieren Sie das Pedal und die Verriegelungsstange für die Verstau- und Ausfahrarretierung.
  • Reinigen oder ersetzen Sie die Anoden im Propellerantriebsmotor.
  • Entfernen Sie verfangene Angelschnur und andere Hindernisse vom Propeller.

Motorinformationen

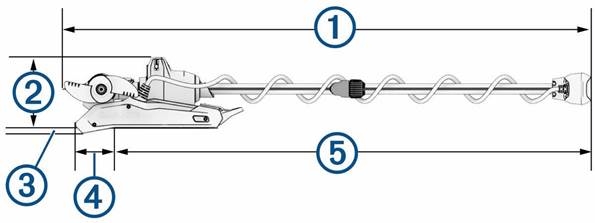

Verstaute Abmessungen

Verstaute Abmessungen

Element 48 Zoll Modell 63 Zoll Modell 75 Zoll Modell 90 Zoll Modell
Gesamtlänge 156 cm (617/16 in.) 194.1 cm (767/16 in.) 224.8 cm (881/2 in.) 262.68 cm (1033/8 in.)
Masthöhe 26.2 cm (105/16 in.) 26.2 cm (105/16 in.) 26.2 cm (105/16 in.) 26.2 cm (105/16 in.)
Überhanghöhe 1.7 cm (11/16 in.) 1.7 cm (11/16 in.) 1.7 cm (11/16 in.) 1.7 cm (11/16 in.)
Minimale Überhanglänge 20.7 cm (81/8 in.) 20.7 cm (81/8 in.) 20.7 cm (81/8 in.) 20.7 cm (81/8 in.)
Maximale Länge auf dem Boot 130.2 cm (515/16 in.) 168.3 cm (661/4 in.) 206.4 cm (811/4 in.) 236.88 cm (931/4 in.)

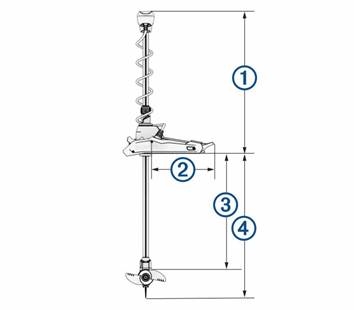

Ausgefahrene Abmessungen

Element 48 Zoll Modell 63 Zoll Modell 75 Zoll Modell 90 Zoll Modell
Minimale Höhe 48.6 cm (19 1/8 in.). 48.6 cm (19 1/8 in.). 48.6 cm (19 1/8 in.). 48.6 cm (19 1/8 in.).
Halterungslänge auf Deck 46 cm (181/8 in.) 46 cm (181/8 in.) 46 cm (181/8 in.) 46 cm (181/8 in.)
Maximale Propellertiefe 87.95 cm (34 5/8 in.) 126 cm (49 5/8 in.) 156.5 cm (61 5/8 in.) 194.6 cm (76 5/8 in.)
Maximaler Abstand von der Halterung bis zur Skegspitze 107.32 cm (42 1/4 in.) 145 cm (57 1/4 in.) 175.9 cm (69 1/8 in.) 213.7 cm (84 1/8 in.)

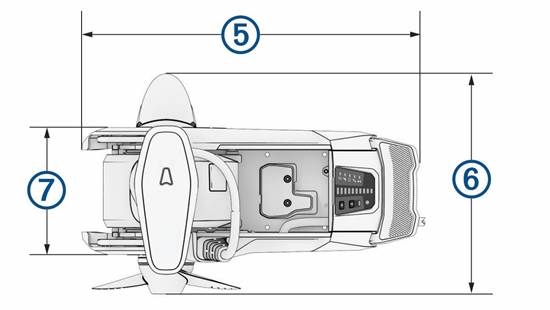

Ausgefahrene Abmessungen

Element Alle Modelle
Halterungslänge 61.2 cm (24 1/8 in.)
Motorkopflänge Mit Geber: 42.7 cm(16 13/16 in.)
Ohne Geber: 41.2 cm (16 1/4 in.)
Halterungsbreite 24.6 cm (9 11/16 in.)

Technische Daten

Bugmotor

Gewicht (Motor, Halterung und Kabel) 48 Zoll weißes Modell: 22.6 kg (50 lb.)
48 Zoll schwarzes Modell: 23.2 kg (51 lb.)
63 Zoll weißes Modell: 24 kg (53 lb.)
63 Zoll schwarzes Modell: 24.5 kg (54 lb.)
75 Zoll weißes Modell: 24.5 kg (54 lb.)
75 Zoll schwarzes Modell: 25.4 kg (56 lb.)
90 Zoll weißes Modell: 25 kg (55 lb.)
Gewicht (Stabilisator) 0.66 kg (1.45 lb.)
Betriebstemperatur Von -5° bis 40°C (von 32° bis 104°F)
Lagertemperatur Von -40° bis 85°C (-40° bis 185°F)
Material Halterungs- und Motorgehäuse: Aluminium Schaftkappe, Anzeigefeld und Seitenverkleidungen: Kunststoff Motorwelle: Fiberglas
Wasserdichtigkeit Schaftkappe: IEC 60529 IPX5[1]
Lenkmotorgehäuse: IEC 60529 IPX7[2]
Anzeigefeldgehäuse: IEC 60529 IPX72
Propellerantriebsmotorgehäuse: IEC 60529 IPX8[3]
Kompass-Sicherheitsabstand 61 cm (2 ft.)
Netzkabellänge 1.2 m (4 ft.)
Eingangsspannung Von 20 bis 45 Vdc
Eingangsstromstärke 60 A Dauerstrom
Sicherung (nicht enthalten)

42 VDC oder höher, geeignet für 60 A Dauerstrom

information HINWEIS: Sie können das System schützen, indem Sie einen größeren Schutzschalter (nicht über 90 A) verwenden, wenn Sie bei hohen Temperaturen arbeiten oder wenn Sie den Stromkreis mit anderen Geräten teilen. Sie sollten überprüfen, ob die Verkabelung Ihres Bootes den Seeverkabelungsstandards entspricht, bevor Sie einen größeren Schutzschalter einbauen.

Hauptstromverbrauch bei 36 Vdc 60 A Aus: 72 mW
Volle Leistung: 2160 W
Funkfrequenz 2.4 GHz @ 17.4 dBm Max

[1] Das Teil hält Spritzwasser aus jeder Richtung (z. B. Regen) stand.
[2] Das Teil hält gelegentlichem Eintauchen in Wasser bis zu 1 m Tiefe für bis zu 30 Minuten stand.
[3] Das Teil hält dauerhaftem Eintauchen in Wasser bis zu 3 m Tiefe stand.
[4] Hält gelegentlichem Wasserkontakt bis zu 1 m für bis zu 30 Minuten stand.

Fernbedienung

Abmessungen (B×H×T) 152 x 52 x 32 mm (6 x 2 x 11/4 in.)
Gewicht 109 g (3.8 oz.) ohne Batterien
Material Glasfaserverstärktes Nylon
Displaytyp Bei Sonnenlicht lesbares, transflektives Memory-in-Pixel (MIP)
Displayauflösung R240 x 240 Pixel
Displaygröße (Durchmesser) 30.2 mm (13/16 in.)
Betriebstemperatur Von -15° bis 55°C (5° bis 131°F)
Lagertemperatur Von -40° bis 85°C (-40° bis 185°F)
Batterietyp 2 AA (nicht enthalten)
Batterielaufzeit 240 Std., typischer Gebrauch
Funkfrequenz 2.4 GHz @ 3.4 dBm nominal
Wasserdichtigkeit IEC 60529 IPX7[4]
Kompass-Sicherheitsabstand 15 cm (6 in.)
