• Der Motor wird mit Bolzen am Deck des Boots gesichert. Sie
benötigen also ausreichend Platz, um die Halterung von der
Unterseite mit Unterlegscheiben und Muttern zu befestigen.
• Der Motor benötigt Freiraum, sodass er aus der
heruntergelassenen in die eingeholte Position und zurück
gehoben werden kann. Der Montageort muss daher frei von
Hindernissen sein.
Teilebeutel
Die Befestigungsteile für den Elektro-Bootsmotor sind in
nummerierten Beuteln enthalten. Während Sie die Installation
durchführen, ist am Anfang jedes Vorgangs ein Verweis auf den
zum Abschluss des entsprechenden Vorgangs erforderlichen
Teilebeutel angegeben. Verwenden Sie die folgende Tabelle,
um sich die für die Installationsschritte erforderlichen Teilebeutel
anzusehen oder sie zu überprüfen.
Enthält den Sicherungsriemen und die Befestigungs-
teile zum Sichern der Halterungsbasis am Deck des
Boots.
Enthält die Befestigungsteile zum Sichern des Steu-
erungssystems am unteren Teil der Halterung.
Enthält die Befestigungsteile zum Sichern der oberen
und unteren Gasdruckfedern.
Enthält die Befestigungsteile zum Sichern des Steu-
erungssystems am oberen Teil der Halterung.
Enthält die Befestigungsteile für den Griff des
Zugseils.
Enthält die Befestigungsteile zum Sichern der Kabel
an der Halterung.
Hinweise zum Verbinden des Geräts
Beachten Sie die folgenden Hinweise, wenn Sie die
Verkabelung vornehmen.
• Sie müssen den Elektro-Bootsmotor mit einer Batteriebank
mit 24 oder 36 V Gleichstrom verbinden, die Dauerstrom mit
65 A bereitstellen kann.
• Die Verbindung mit der Stromquelle muss über einen
Unterbrecher erfolgen, der für 70 A Dauerstrom klassifiziert
ist (nicht im Lieferumfang enthalten).
• Bei Bedarf können Sie das Netzkabel mit dem für die Länge
der Verlängerung entsprechenden Leitungsquerschnitt
verlängern (Netzkabelverlängerung, Seite
• Zur einfacheren Verwendung können Sie einen Stecker und
eine Buchse (70 A) für Elektro-Bootsmotoren (nicht im
Lieferumfang enthalten) in der Schottwand installieren, damit
es leichter ist, den Motor von der Stromquelle zu trennen.
2
Installationsvorgänge
Beim Zusammensetzen des Motors müssen Sie
Handwerkzeuge für die Installation der Teile verwenden und
dabei die Angaben für das Drehmoment beachten, wenn diese
aufgeführt sind. Wenn Sie Elektrowerkzeuge zum
Zusammensetzen des Motors verwenden, könnten die
Komponenten beschädigt werden. Außerdem führt dies zum
Erlöschen der Garantie.

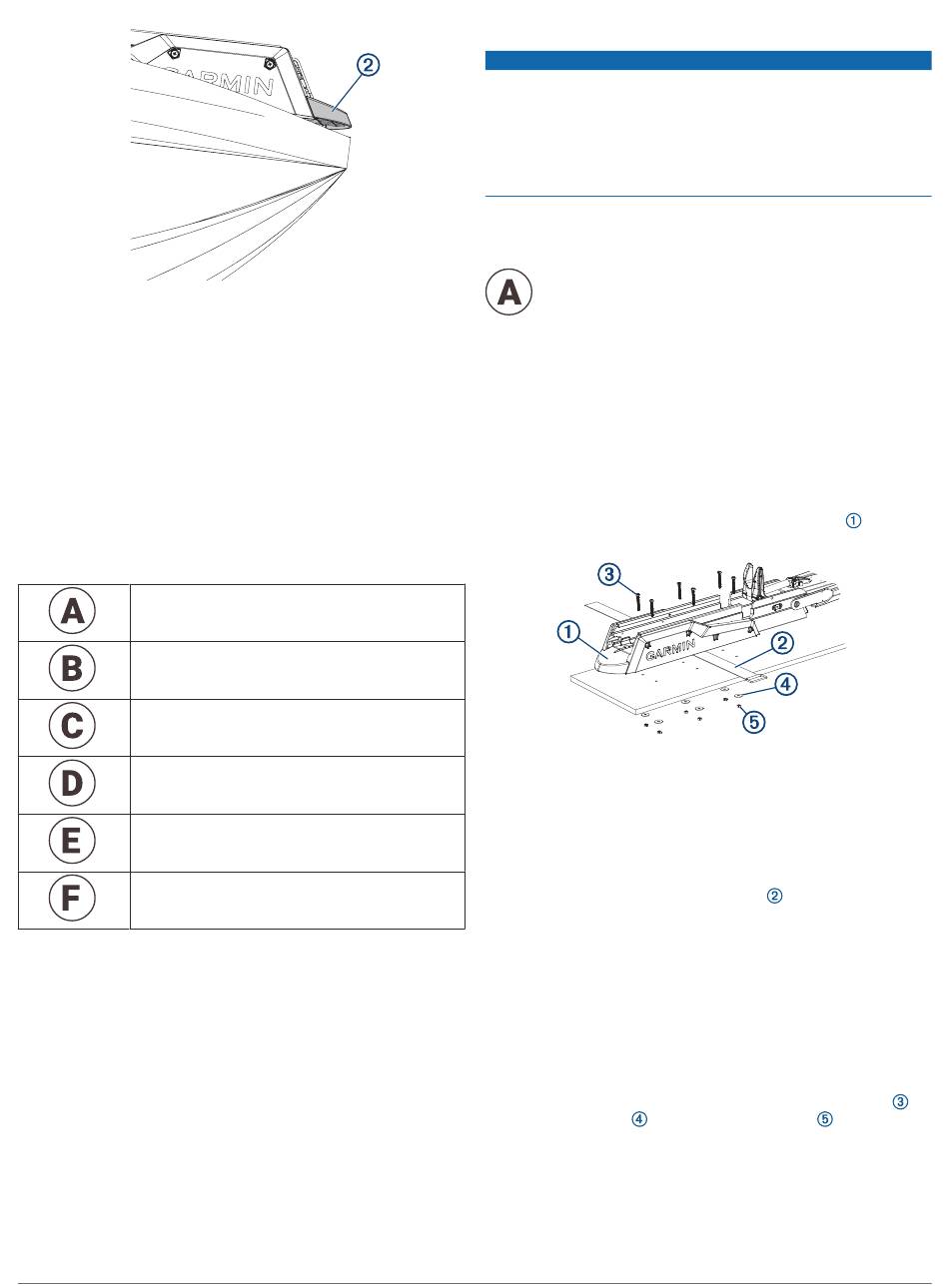

Anbringen der Halterung am Deck
Beschriftung, mit der der für diesen Vorgang erforderliche
Teilebeutel identifiziert wird:
HINWEIS: Wenn die mitgelieferten Bolzen nicht lang genug für
die Montagefläche sind, müssen Sie Flachkopfbolzen (
M6x1) aus Edelstahl erwerben, die die richtige Länge
aufweisen.
1 Wählen Sie gemäß der Hinweise zur Montage einen
Montageort am Bug des Schiffs.
2
Kippen Sie die oberen Teile der Halterung nach oben und
hinten, damit Sie Zugang zu den Montagelöchern an der
Halterungsbasis erhalten.
3
Platzieren Sie die Halterungsbasis am gewählten
Montageort, wobei der Stoßfänger der Halterung
Dollbord oder die Kante des Bootsdecks hinausragen muss.
4
Verwenden Sie die Halterungsbasis als Schablone, und
markieren Sie die Positionen der Montagelöcher am Deck
des Boots.
5
Entfernen Sie die Halterungsbasis vom Bootsdeck, da Sie
nicht durch die Basis bohren dürfen.
6
Bringen Sie mit einem 8-mm-Bohrer (
Vorbohrungen an.
7
Platzieren Sie den Sicherungsriemen
Halterungsbasis, wobei der Klettverschluss nach unten zeigt.
HINWEIS: Sie müssen den Sicherungsriemen unter der
Halterung platzieren, bevor Sie diese an der Oberfläche
sichern. Falls Sie den Sicherungsriemen nicht zu diesem
Zeitpunkt installieren, müssen Sie den Motor später evtl.
teilweise auseinandernehmen, um ihn ordnungsgemäß zu
installieren.
8
Platzieren Sie die Halterungsbasis am Deck des Boots über
dem Sicherungsriemen. Richten Sie dabei die Löcher an der
Halterung auf die Montagelöcher aus.
9
Sichern Sie die Halterung mit den mitgelieferten Bolzen
Unterlegscheiben
10
Ziehen Sie die Muttern mit einem Drehmoment von 10,85 Nm
(8 lbf-ft) an.
6).
Installieren des Steuerungssystems auf der Halterung
Beschriftung, mit der der für diesen Vorgang erforderliche
Teilebeutel identifiziert wird:
HINWEIS
5
/ Zoll) die
16
etwa mittig unter der
und Sicherungsmuttern
1
/ -20,
4
über das
,
am Deck.
