FORCE

UND FORCE PRO TROLLING MOTOR ZUGGRIFF UND -SEIL

ANWEISUNGEN

Wichtige Informationen

WARNUNG

Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits-

und Produktinformationen", die dem Produkt beiliegt.

Sie können das Zugseil austauschen, ohne den Motor auseinandernehmen zu müssen.

Erforderliches Werkzeug

• Kreuzschlitzschraubendreher Nr. 1

• Spitzzange

Entfernen des Zugseilgriffs

1 Holen Sie den Elektromotor ein und sichern Sie den Sicherungsriemen.

ACHTUNG

Der Motor muss in der heruntergelassen Position mit gesichertem Sicherheitsriemen bleiben, bis Sie mit der

Wartung des Motors fertig sind. Wenn die Halterung nicht sicher in der eingefahrenen Position verriegelt ist,

während Sie Ihrer Arbeit nachgehen, kann sie sich verschieben und Ihre Hände oder Finger einquetschen.

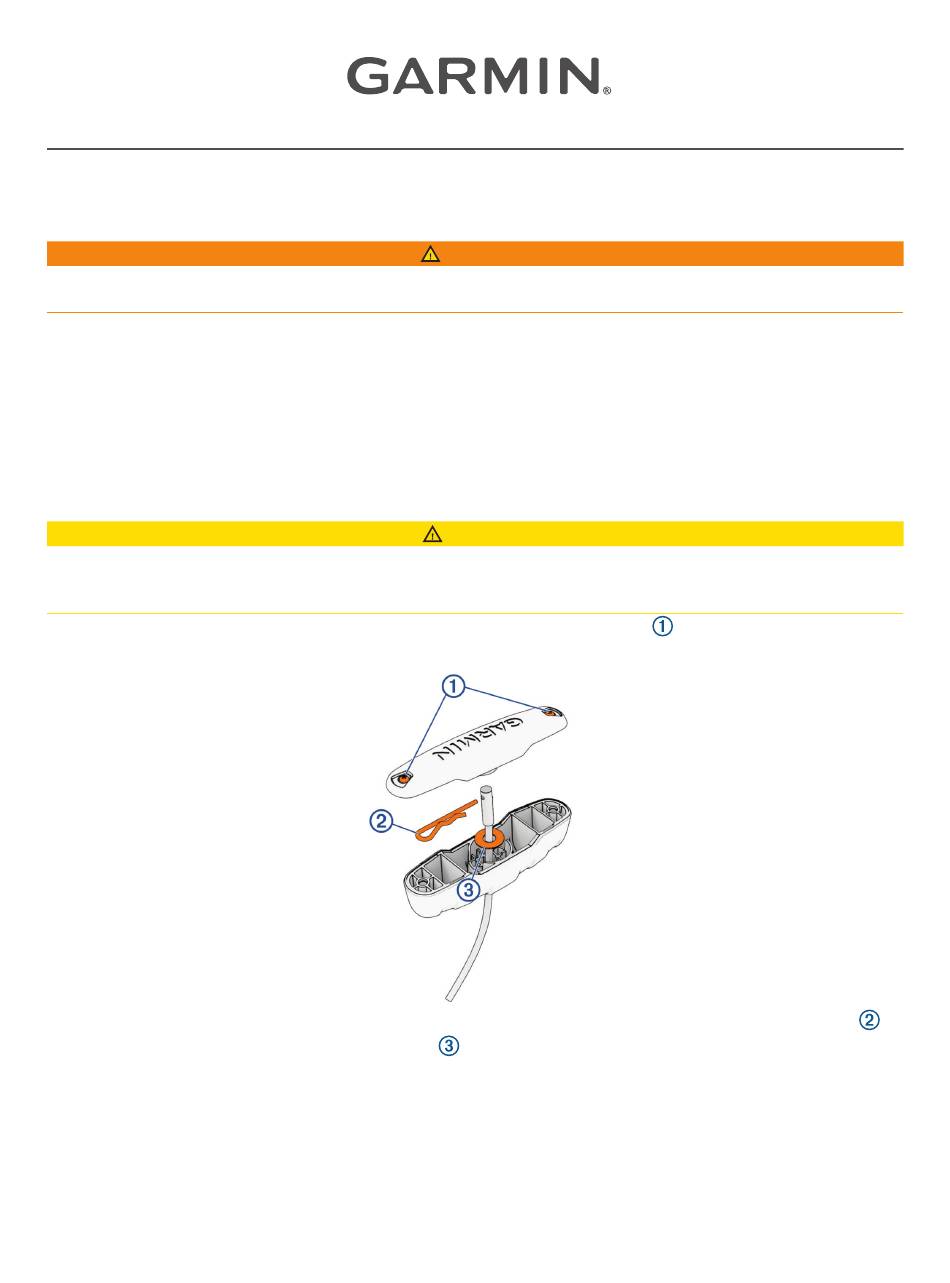

2 Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die zwei Schrauben

, mit denen der obere Teil des

Griffs befestigt ist.

3 Drücken Sie das Zugseil durch die Unterseite des Griffs nach oben, und entfernen Sie den Federstecker

4 Ziehen Sie das Kabel durch die Unterlegscheibe

und die Unterseite des Griffs.

März 2025

GUID-A0B7D9D6-376D-4240-A8EE-A0573B37211C v1

Seite 1 FORCE UND FORCE PRO TROLLING MOTOR ZUGGRIFF UND -SEIL ® ANWEISUNGEN Wichtige Informationen WARNUNG Lesen Sie alle Produktwarnungen und sonstigen wichtigen Informationen der Anleitung "Wichtige Sicherheits- und Produktinformationen", die dem Produkt beiliegt. Sie können das Zugseil austauschen, ohne den Motor auseinandernehmen zu müssen.
Seite 2 Entfernen des Zugseils 1 Suchen Sie die Zugangsöffnungen am unteren Gelenk in der Nähe des Rings zum Anpassen der Tiefe. 2 Entfernen Sie mit einer Spitzzange den Federstecker, mit das Zugseil am Verriegelungsmechanismus befestigt ist. 3 Ziehen Sie das Ende des Zugseils aus der Zugangsöffnung und den Rest des Kabels aus dem Lenkservogehäuse.
Seite 3 HINWEIS: Falls die Unterlegscheibe und der Federstecker nicht vollständig im Griff sitzen, lässt sich die Griffabdeckung nicht anbringen. 5 Setzen Sie die Griffabdeckung auf den Griff und ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher Nr. 1 an. © 2024 Garmin Ltd. oder deren Tochtergesellschaften...
