- Seite 1 Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR- Kamera P/N 1072698A-DE • REV 1.0 • ISS 06MAR14...
- Seite 2 Copyright © 2014 UTC Fire & Security. Alle Rechte vorbehalten. Marken und Patente Die TruVision- und Interlogix-Namen und das zugehörige Logo sind Marken von UTC Fire & Security. Andere in diesem Dokument verwendete Handelsnamen können Marken oder eingetragene Marken der Hersteller oder Anbieter der betreffenden Produkte sein.
-
Seite 3: Inhaltsverzeichnis
Rauschminderung für das Bild 13 Entnebelung 14 Menü "Function" 15 Einstellungen für Maske zum Schutz der Privatsphäre 16 Digitaleffekt 17 Bildeinstellung 19 Protokollanpassung 21 Autofokus 22 OSD-Sprache 23 Menü "Exit" 23 Technische Daten 23 Menübaum 24 Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 4: Produktübersicht
Produktübersicht Die TVB-2104/4104-Kamera und TVB-2105/4105-Kamera sind mit einem digitalen Signalprozessor (DSP) für die Verarbeitung von Videosignalen ausgestattet. Darüber hinaus ist ein Mikrocontroller integriert, der scharfe Bilder mit hoher Farbtreue gewährleistet. Packungsinhalt Das Paket enthält die folgenden Komponenten: • Kamera • Monitorausgangskabel •... -
Seite 5: Nutzungsrichtlinien

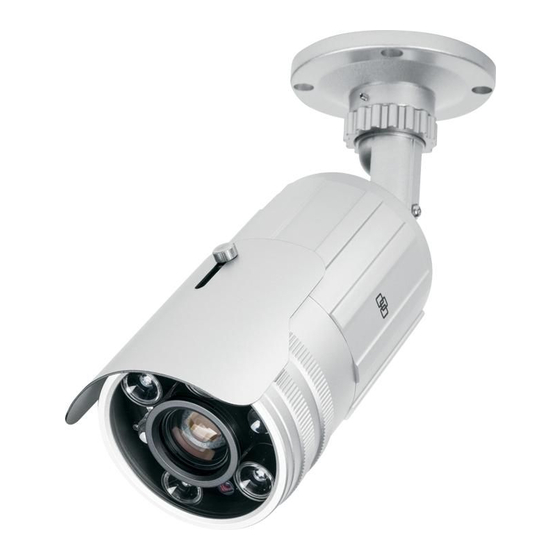

Ein Anschlussblock für doppelte Stromversorgung mit Schraube und Dübel • Vier Dübel und vier Schrauben für Wand- oder Deckenmontage Ziehen Sie bei der Einrichtung der Kamera folgende Abbildungen zurate. Abbildung 1: Komponenten der Kamera A; Sonnenschutz; B. Verborgene Kabelhalterung Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 6: Installation
Einstellungen zu speichern und das Menü zu beenden. Installation Überprüfen Sie den Verpackungsinhalt und vergewissern Sie sich, dass sich das Gerät in der Verpackung in gutem Zustand befindet und alle Montageteile enthalten sind. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 7: Kamera Montieren
Achtung: Achten Sie beim Verwenden einer Stromquelle mit 12V DC auf die Polarität. Hinweis: Ziehen Sie die Spezifikationen-Tabelle auf Seite 23 zurate, um Informationen zur Leistungsaufnahme der Kamera zu erhalten. Wir empfehlen die Verwendung einer 2 A-Spannungszufuhr für die Kamera. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 8: Fokus Und Zoom Einstellen
Das On-Screen-Display ist nur in den folgenden Sprachen verfügbar: Englisch, Koreanisch, Traditionelles Chinesisch, Vereinfachtes Chinesisch, Japanisch, Russisch, Französisch, Spanisch, Italienisch, Portugiesisch, Niederländisch, Deutsch, Polnisch, Türkisch, Hebräisch und Arabisch. Sie programmieren die Kamera, indem Sie einen Standard-Videomonitor an das System anschließen. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... - Seite 9 4. Wenn Sie sich in einem Untermenü befinden, können Sie mit (Rückkehr) zum vorherigen Menü zurückkehren. 5. Um das Hauptmenü zu beenden, bewegen Sie den Cursor auf Exit (Beenden) unten im Bildschirm und drücken Sie Enter. Alle Änderungen werden gespeichert. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera...
-
Seite 10: Objektiv Auswählen
Brightness: Wählen Sie das Helligkeitsniveau (zwischen 1 und 100). Iris Speed: Wählen Sie die Blendengeschwindigkeit (zwischen 1 und 5). Belichtung Exposure Navigieren Sie im Hauptmenü zu (Belichtung) und drücken Sie auf Enter. Das Menü "Exposure" wird angezeigt. Menü "Exposure" Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 11: Gegenlicht
Die digitale Wide-Dynamic-Range-Technologie (DWDR) ermöglicht Ihnen die effektive Detailanzeige von Objekten, die sich in dunklen oder hellen Bereichen befinden und einen starken Kontrast zwischen hellen und dunklen Bereichen aufweisen. Beispielsweise das Licht der Frontscheinwerfer eines vorbeifahrenden Autos. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... - Seite 12 Bereiche detaillierter erscheinen. Diese Funktion wird beispielsweise häufig eingesetzt, um Nummernschilder von Fahrzeugen zu identifizieren. Sie können diese speziellen Bereiche anpassen und auswählen, um ein Zielobjekt, das sich in starken Lichtquellen befindet, zu beobachten. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera...
-
Seite 13: Weißabgleich
Beendet das Menü und kehrt zum Live-Modus zurück. Alle Änderungen werden gespeichert. Tag/Nacht-Modus Wählen Sie im Hauptmenü die Option Day/Night (Tag/Nacht) aus, um das Tag/Nacht-Menü zu öffnen. Der Tag/Nacht-Modus verfügt über drei Optionen: Auto, BW und Color. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... - Seite 14 Bereich von 0 bis 160. Return Beendet das Menü und kehrt zum Live-Modus zurück. Alle Änderungen werden gespeichert. Modus "D&N BW": Wählen Sie BW (schwarz/weiß), um die Kamera manuell auf den Schwarz- /Weiß-Modus einzustellen. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera...
-
Seite 15: Rauschminderung Für Das Bild
Aktivieren Sie die Smart NR-Empfindlichkeit. Möglich sind Werte im Bereich von 1 bis 200. Die Empfindlichkeit steigt mit dem Wert. Return Beendet das Menü und kehrt zum Live-Modus zurück. Alle Änderungen werden gespeichert. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 16: Entnebelung
Bereich von 0 bis 10. Gamma Stellen Sie den Gammawert ein. Möglich sind Werte im Bereich von 0,05 bis 1,00. Return Beendet das Menü und kehrt zum Live-Modus zurück. Alle Änderungen werden gespeichert. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 17: Menü "Function
Legen Sie die Einstellungen für den Autofokus fest. Sync Legen Sie die Synchronisation fest. Language Legen Sie die OSD-Sprache fest. OSD color Legen Sie die OSD-Farbe fest. Return Beendet das Menü und kehrt zum Live-Modus zurück. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 18: Bewegungserkennung
Versehen Sie mithilfe dieser Funktion Bereiche, die Sie zum Schutz der Privatsphäre nicht auf dem Bildschirm darstellen möchten, beispielsweise ein benachbartes Gebäude. Sie können bis zu acht Bereiche verdecken. Dafür steht Ihnen eine Vielzahl von Farben zur Verfügung. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 19: Digitaleffekt
Beendet das Menü und kehrt zum Live-Modus zurück. Alle Änderungen werden gespeichert. Digitaleffekt Navigieren Sie im Menü Function (Funktion) zu D-effect (Digitaleffekt) und Enter drücken Sie auf (die nachfolgende Abbildung zeigt die verfügbaren Optionen). Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... - Seite 20 Bereich automatisch vergrößert/verkleinert. • Sensitivity: Dient zur Festlegung der Empfindlichkeitsstufe für die Aktivierung die Bewegungserkennung. • Time: Legen Sie den gewünschten Zeitwert für die Anzeige der Vergrößerung/Verkleinerung fest. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera...
-
Seite 21: Bildeinstellung
Im Untermenü von Monitor stehen die Optionen CRT und LCD zur Verfügung. Sie können zudem manuell den Gamma-, Blau- und Rot- Kontrast für den gewählten Monitortyp anpassen. Lens Shading: Aktivieren Sie diese Option, um die Ränder des Kamerabildes aufzuhellen. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... - Seite 22 • Start: Führen Sie STATIC DPC (statische Pixelfehlerkorrektur) durch. Die Kamera schließt das Objektiv automatisch und erfasst fehlerhafte Pixel, die das vorgegebene Level überschreiten. Sie müssen während dieses Tests das Objektiv mit Ihrer Hand abdecken. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera...
-
Seite 23: Protokollanpassung
Kamera-ID wird auf dem Monitor angezeigt. Verwenden Sie die Menütaste, um die Kamera-ID in die gewünschte Position zu bringen. Drücken Sie Enter. Das Menü wird wieder angezeigt. Wählen Sie "Return", um zum vorherigen Menü zurückzukehren. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 24: Autofokus
Nacht auf Tag passt diese Funktion den Autofokus an, um ein genaues Bild zu garantieren. • Delay: Legt die Verzögerungszeit für den Autofokus fest. Möglich sind Werte im Bereich von 5 bis 10. Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 25: Osd-Sprache
24V AC/12V DC Stromstärke 12V DC; Max: 1,2 A 12V DC; Max: 800 mA Leistungsaufnahme 12V DC Max: 14,2 W 24V AC Max: 13 W Betriebstemperatur -10 bis 50°C Gewicht 945 g Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera... -
Seite 26: Menübaum
Menübaum Benutzerhandbuch für die TruVision TVB-2104/4104 und TVB-2105/4105 IR-Kamera...
