Virtuelle Kanäle

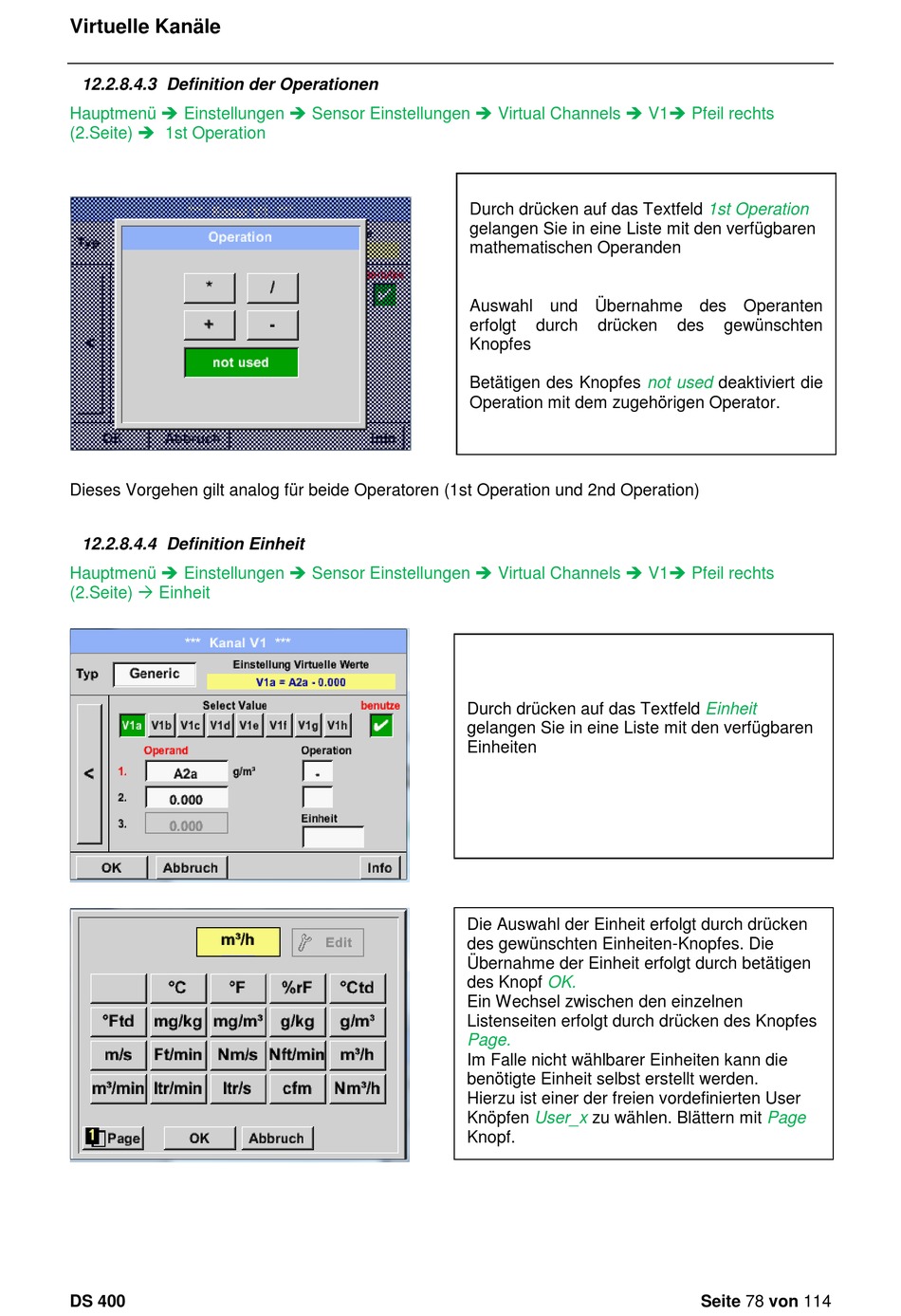

12.2.8.4.3 Definition der Operationen

Hauptmenü  Einstellungen  Sensor Einstellungen  Virtual Channels  V1 Pfeil rechts
(2.Seite)  1st Operation
Dieses Vorgehen gilt analog für beide Operatoren (1st Operation und 2nd Operation)

12.2.8.4.4 Definition Einheit

Hauptmenü  Einstellungen  Sensor Einstellungen  Virtual Channels  V1 Pfeil rechts
(2.Seite)  Einheit
DS 400
Durch drücken auf das Textfeld
gelangen Sie in eine Liste mit den verfügbaren
mathematischen Operanden
Auswahl und Übernahme des Operanten
erfolgt durch drücken
Knopfes
Betätigen des Knopfes
Operation mit dem zugehörigen Operator.
Durch drücken auf das Textfeld
gelangen Sie in eine Liste mit den verfügbaren
Einheiten
Die Auswahl der Einheit erfolgt durch drücken
des gewünschten Einheiten-Knopfes. Die
Übernahme der Einheit erfolgt durch betätigen
des Knopf OK.
Ein Wechsel zwischen den einzelnen
Listenseiten erfolgt durch drücken des Knopfes
Page.
Im Falle nicht wählbarer Einheiten kann die
benötigte Einheit selbst erstellt werden.
Hierzu ist einer der freien vordefinierten User
Knöpfen User_x zu wählen. Blättern mit
Knopf.
1st Operation
des gewünschten
not used deaktiviert die
Einheit
Page
Seite 78 von 114
