Screenshot

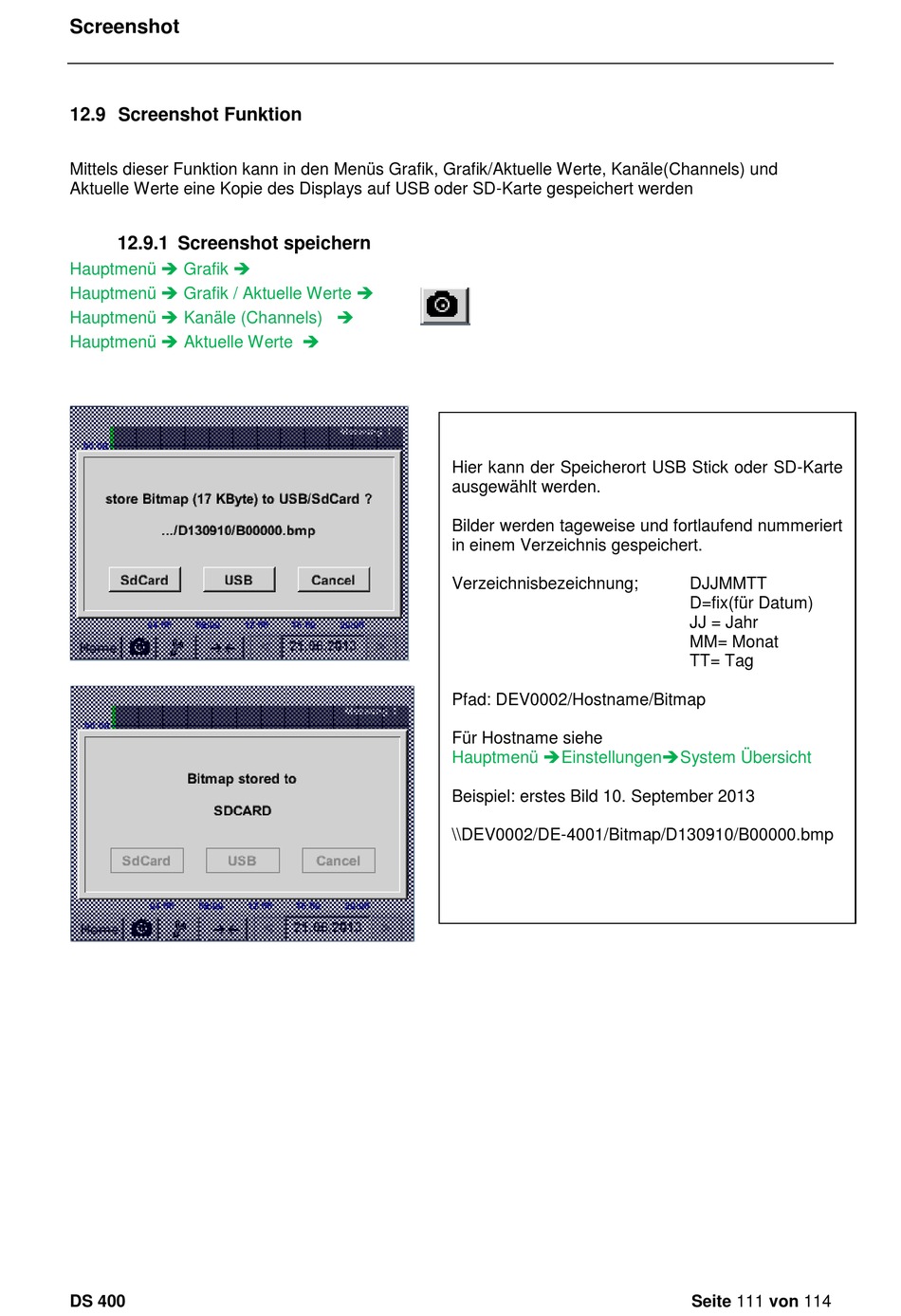

12.9 Screenshot Funktion

Mittels dieser Funktion kann in den Menüs Grafik, Grafik/Aktuelle Werte, Kanäle(Channels) und
Aktuelle Werte eine Kopie des Displays auf USB oder SD-Karte gespeichert werden

12.9.1 Screenshot speichern

Hauptmenü  Grafik 
Hauptmenü  Grafik / Aktuelle Werte 
Hauptmenü  Kanäle (Channels) 
Hauptmenü  Aktuelle Werte 
DS 400
Hier kann der Speicherort USB Stick oder SD-Karte
ausgewählt werden.
Bilder werden tageweise und fortlaufend nummeriert
in einem Verzeichnis gespeichert.
Verzeichnisbezeichnung;
Pfad: DEV0002/Hostname/Bitmap
Für Hostname siehe
Hauptmenü EinstellungenSystem Übersicht
Beispiel: erstes Bild 10. September 2013
\\DEV0002/DE-4001/Bitmap/D130910/B00000.bmp
DJJMMTT
D=fix(für Datum)
JJ = Jahr
MM= Monat
TT= Tag
Seite 111 von 114
