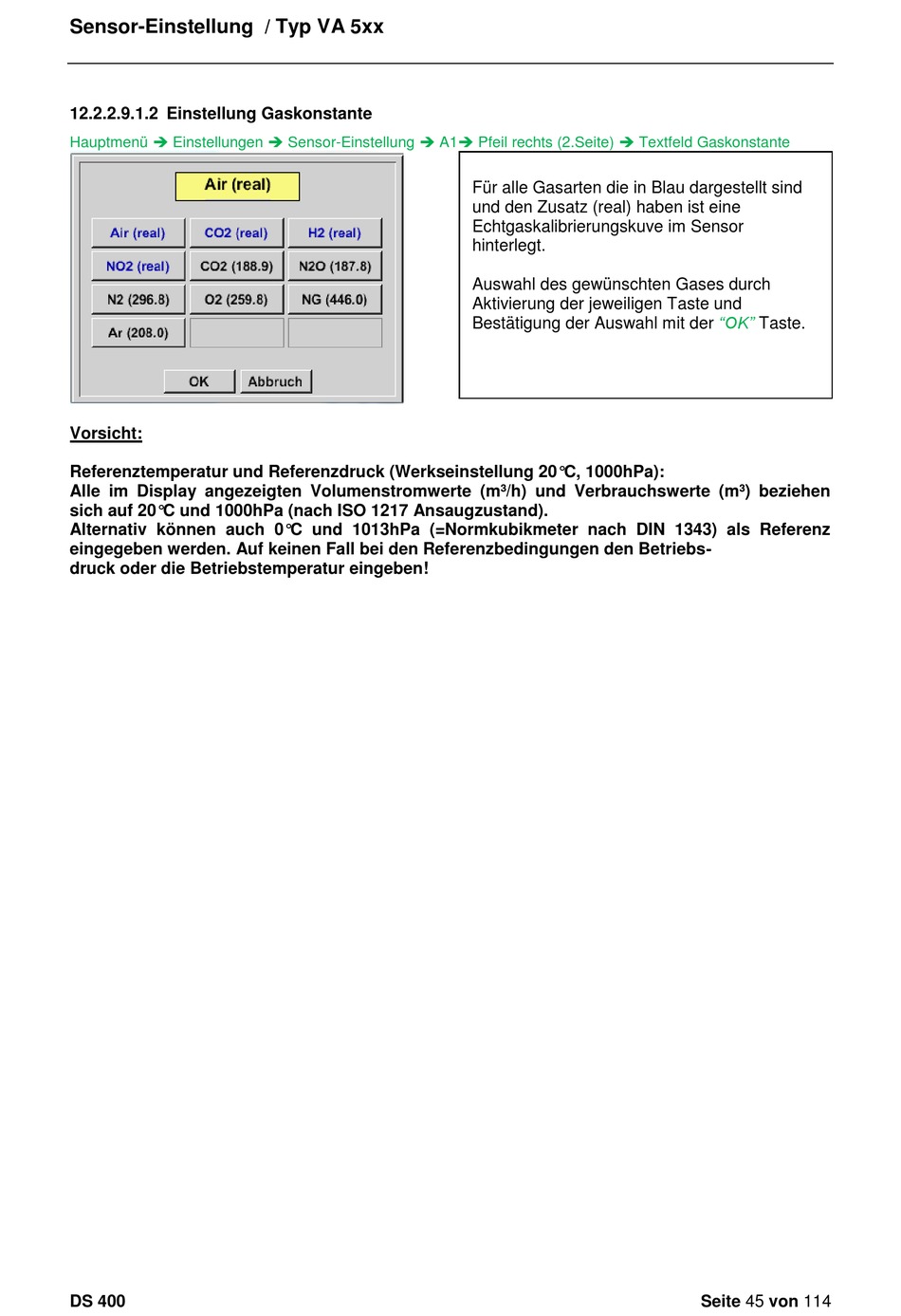

Einstellung Gaskonstante - CS Instruments DS400 Bedienungs- Und Installationsanleitung

Sensor-Einstellung / Typ VA 5xx

12.2.2.9.1.2 Einstellung Gaskonstante

Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Textfeld Gaskonstante
Vorsicht:
Referenztemperatur und Referenzdruck (Werkseinstellung 20°C, 1000hPa):
Alle im Display angezeigten Volumenstromwerte (m³/h) und Verbrauchswerte (m³) beziehen
sich auf 20°C und 1000hPa (nach ISO 1217 Ansaugzustand).
Alternativ können auch 0°C und 1013hPa (=Normkubikmeter nach DIN 1343) als Referenz
eingegeben werden. Auf keinen Fall bei den Referenzbedingungen den Betriebs-
druck oder die Betriebstemperatur eingeben!
DS 400
Für alle Gasarten die in Blau dargestellt sind
und den Zusatz (real) haben ist eine
Echtgaskalibrierungskuve im Sensor
hinterlegt.
Auswahl des gewünschten Gases durch
Aktivierung der jeweiligen Taste und
Bestätigung der Auswahl mit der
"OK"
Taste.
Seite 45 von 114
