Grafik / Aktuelle Werte

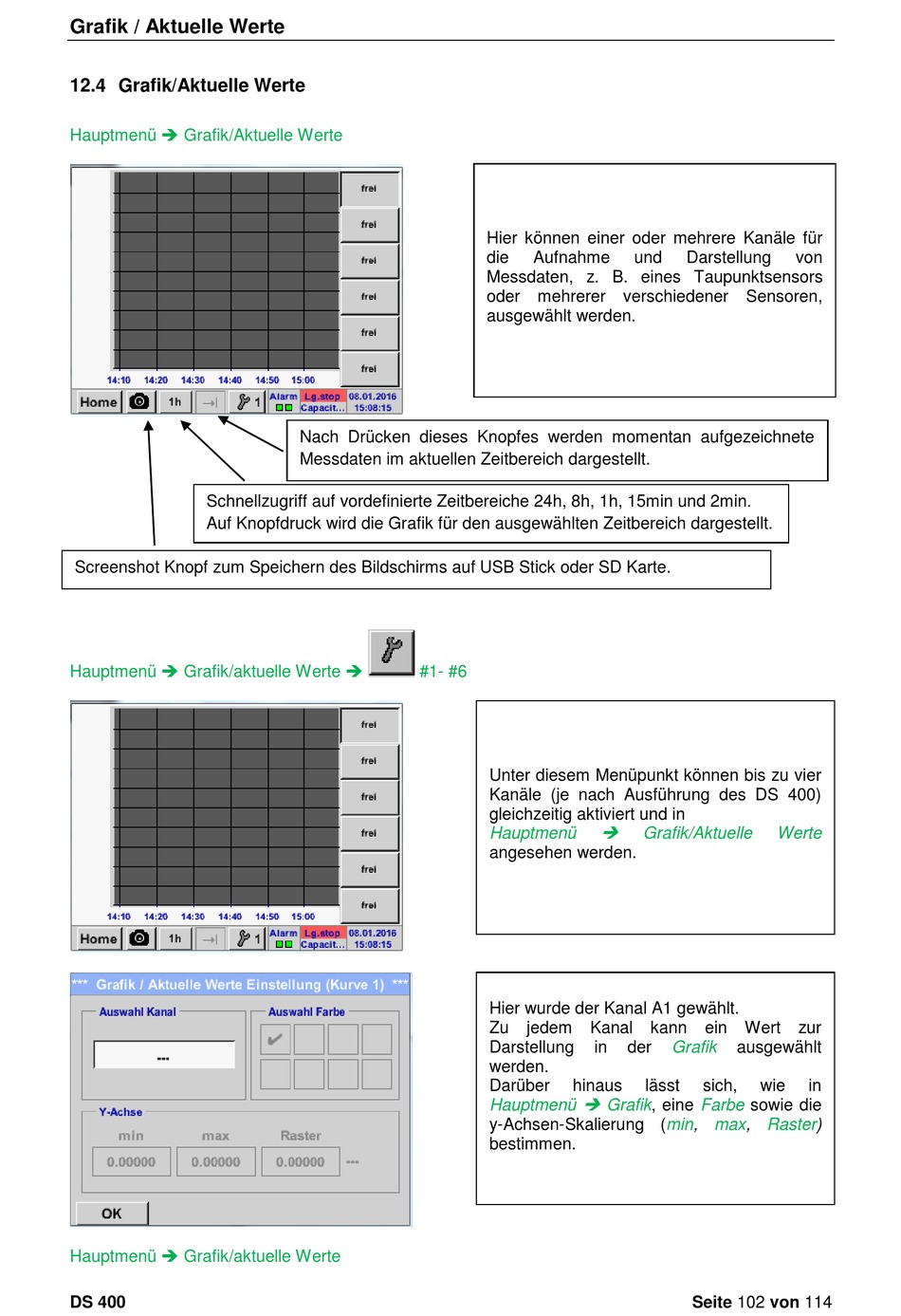

12.4 Grafik/Aktuelle Werte

Hauptmenü  Grafik/Aktuelle Werte
Schnellzugriff auf vordefinierte Zeitbereiche 24h, 8h, 1h, 15min und 2min.
Auf Knopfdruck wird die Grafik für den ausgewählten Zeitbereich dargestellt.
Screenshot Knopf zum Speichern des Bildschirms auf USB Stick oder SD Karte.
Hauptmenü  Grafik/aktuelle Werte 
Hauptmenü  Grafik/aktuelle Werte
DS 400
Nach Drücken dieses Knopfes werden momentan aufgezeichnete
Messdaten im aktuellen Zeitbereich dargestellt.
#1- #6
Hier können einer oder mehrere Kanäle für
die Aufnahme und
Messdaten, z. B. eines Taupunktsensors
oder mehrerer verschiedener Sensoren,
ausgewählt werden.
Unter diesem Menüpunkt können bis zu vier
Kanäle (je nach Ausführung des DS 400)
gleichzeitig aktiviert und in

Hauptmenü Grafik/Aktuelle
angesehen werden.
Hier wurde der Kanal A1 gewählt.
Zu jedem Kanal kann
Darstellung in der
werden.
Darüber hinaus lässt

Hauptmenü Grafik, eine
y-Achsen-Skalierung (min, max, Raster)
bestimmen.
Darstellung von
Werte
ein Wert zur
Grafik ausgewählt
sich, wie in
Farbe sowie die
