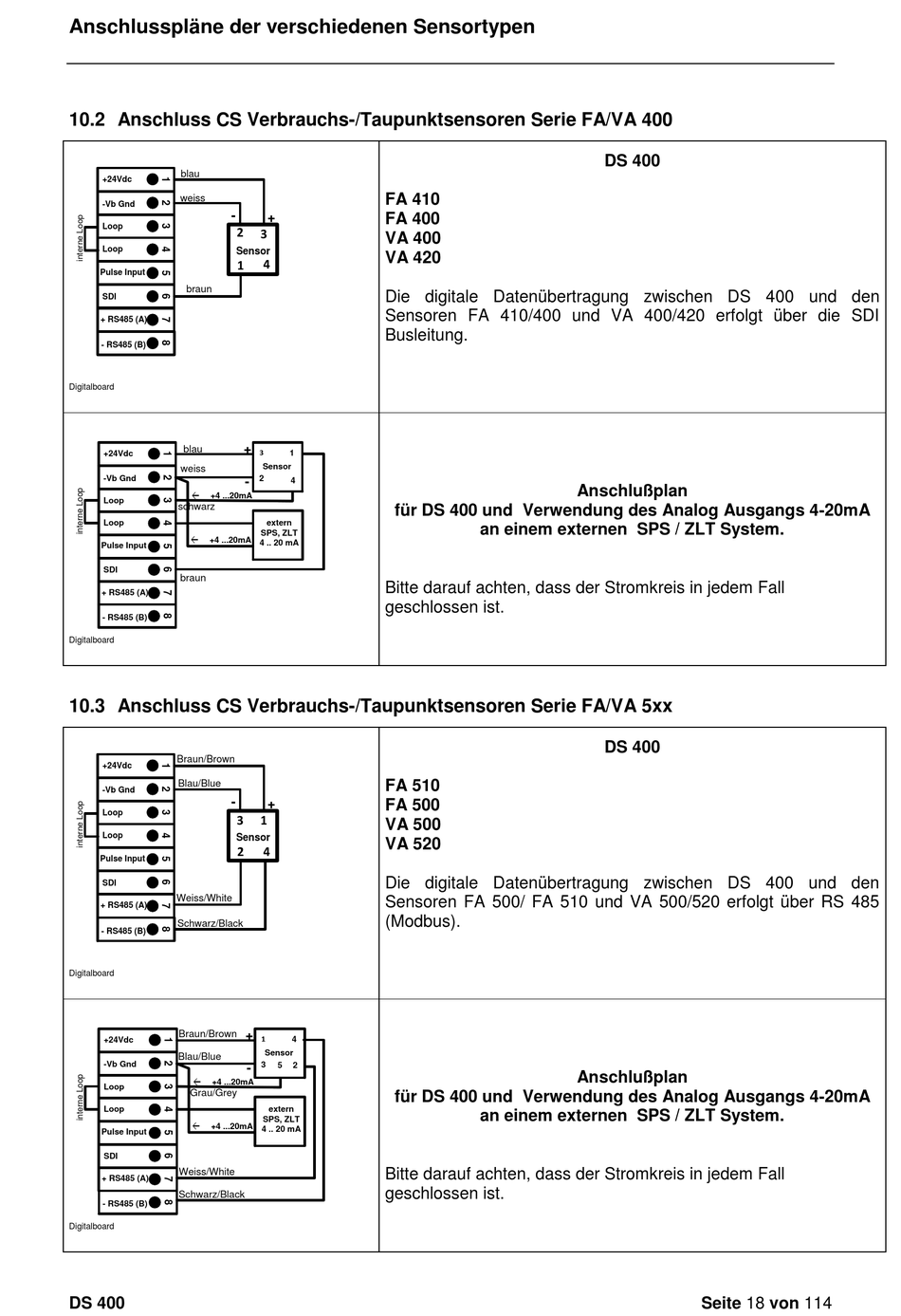

Anschlusspläne der verschiedenen Sensortypen

10.2 Anschluss CS Verbrauchs-/Taupunktsensoren Serie FA/VA 400

blau
+24Vdc
weiss
-Vb Gnd
-
Loop
2
Loop
Sensor
1
Pulse Input
braun
SDI
+ RS485 (A)
- RS485 (B)
Digitalboard
blau
+24Vdc
weiss
-Vb Gnd
ß
+4 ...20mA
Loop
schwarz
Loop
ß
+4 ...20mA
Pulse Input
SDI
braun
+ RS485 (A)
- RS485 (B)
Digitalboard

10.3 Anschluss CS Verbrauchs-/Taupunktsensoren Serie FA/VA 5xx

Braun/Brown
+24Vdc
Blau/Blue
-Vb Gnd
-
Loop
3
Loop
Sensor
2
Pulse Input
SDI
Weiss/White
+ RS485 (A)
Schwarz/Black
- RS485 (B)
Digitalboard
Braun/Brown
+24Vdc
Blau/Blue
-Vb Gnd
ß
+4 ...20mA
Loop
Grau/Grey
Loop
ß
+4 ...20mA
Pulse Input
SDI
Weiss/White
+ RS485 (A)
Schwarz/Black
- RS485 (B)
Digitalboard
DS 400
FA 410
+ FA 400
3
VA 400
VA 420
4
Die digitale Datenübertragung zwischen DS 400 und den
Sensoren FA 410/400 und VA 400/420 erfolgt über die SDI
Busleitung.
+
3
1
Sensor
2
-
4
für DS 400 und Verwendung des Analog Ausgangs 4-20mA
extern
SPS, ZLT
4 .. 20 mA
Bitte darauf achten, dass der Stromkreis in jedem Fall
geschlossen ist.
FA 510
+ FA 500
1
VA 500
VA 520
4
Die digitale Datenübertragung zwischen DS 400 und den
Sensoren FA 500/ FA 510 und VA 500/520 erfolgt über RS 485
(Modbus).
+
1
4
Sensor
3
- 5 2
für DS 400 und Verwendung des Analog Ausgangs 4-20mA
extern
SPS, ZLT
4 .. 20 mA
Bitte darauf achten, dass der Stromkreis in jedem Fall
geschlossen ist.
DS 400
Anschlußplan
an einem externen SPS / ZLT System.
DS 400
Anschlußplan
an einem externen SPS / ZLT System.
Seite 18 von 114
