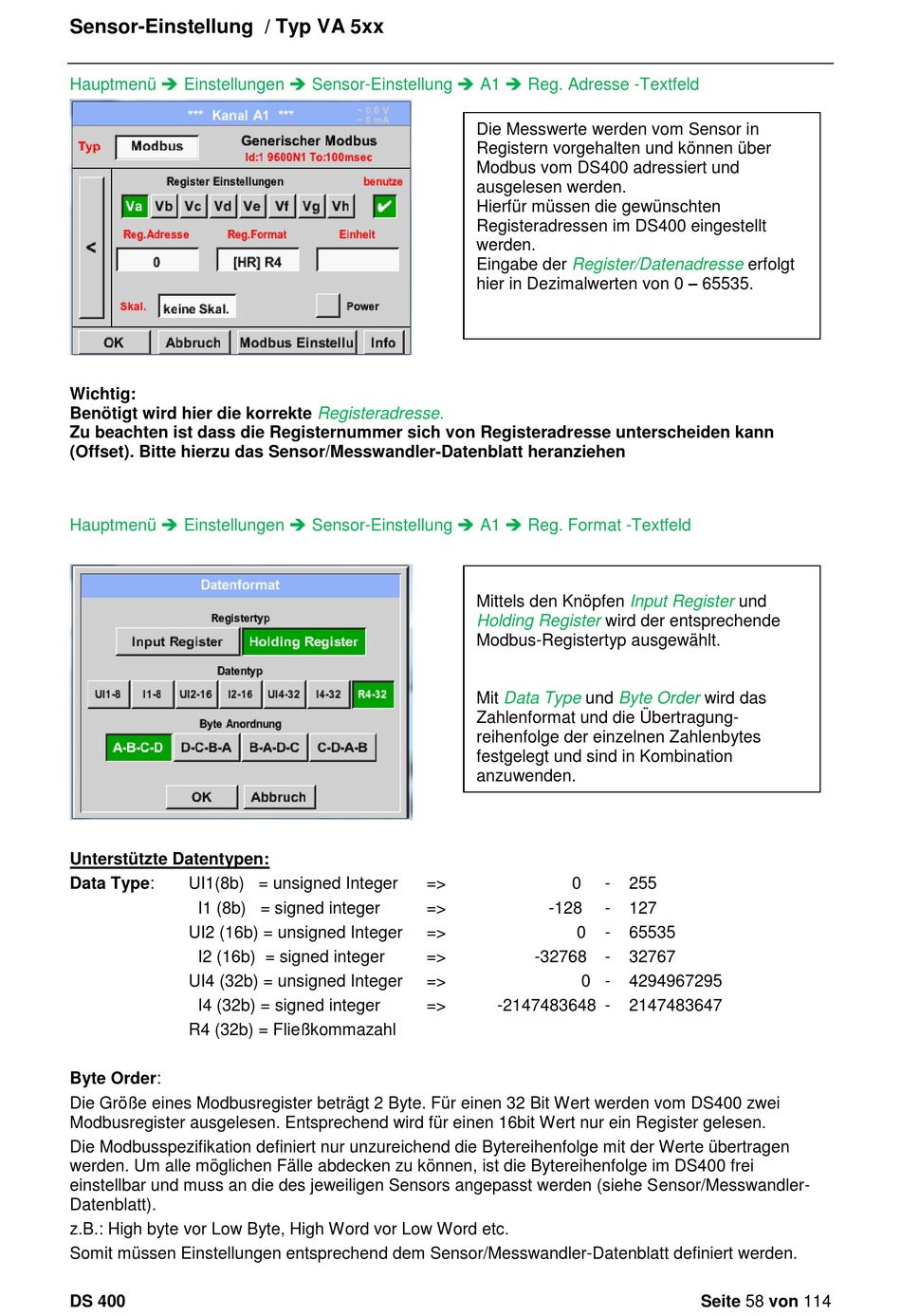

CS Instruments DS400 Bedienungs- Und Installationsanleitung Seite 58

Sensor-Einstellung / Typ VA 5xx
Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Reg. Adresse -Textfeld
Wichtig:
Benötigt wird hier die korrekte
Zu beachten ist dass die Registernummer sich von Registeradresse unterscheiden kann
(Offset). Bitte hierzu das Sensor/Messwandler-Datenblatt heranziehen
Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Reg. Format -Textfeld
Unterstützte Datentypen:
Data Type: UI1(8b) = unsigned Integer
I1 (8b) = signed integer
UI2 (16b) = unsigned Integer
I2 (16b) = signed integer
UI4 (32b) = unsigned Integer
I4 (32b) = signed integer
R4 (32b) = Fließkommazahl
Byte Order:
Die Größe eines Modbusregister beträgt 2 Byte. Für einen 32 Bit Wert werden vom DS400 zwei
Modbusregister ausgelesen. Entsprechend wird für einen 16bit Wert nur ein Register gelesen.
Die Modbusspezifikation definiert nur unzureichend die Bytereihenfolge mit der Werte übertragen
werden. Um alle möglichen Fälle abdecken zu können, ist die Bytereihenfolge im DS400 frei
einstellbar und muss an die des jeweiligen Sensors angepasst werden (siehe Sensor/Messwandler-
Datenblatt).
z.B.: High byte vor Low Byte, High Word vor Low Word etc.
Somit müssen Einstellungen entsprechend dem Sensor/Messwandler-Datenblatt definiert werden.
DS 400
Die Messwerte werden vom Sensor in
Registern vorgehalten und können über
Modbus vom DS400 adressiert und
ausgelesen werden.
Hierfür müssen die gewünschten
Registeradressen im DS400 eingestellt
werden.
Eingabe der
hier in Dezimalwerten von 0 – 65535.
Registeradresse.
Mittels den Knöpfen
Holding Register
Modbus-Registertyp ausgewählt.
Mit
Zahlenformat und die Übertragung-
reihenfolge der einzelnen Zahlenbytes
festgelegt und sind in Kombination
anzuwenden.
=>
=>
=>
=>
=>
=>
Register/Datenadresse
Input Register
wird der entsprechende
Data Type und Byte Order
0 - 255
-128 - 127
0 - 65535
-32768 - 32767
0 - 4294967295
-2147483648 - 2147483647
erfolgt
und
wird das
