Anschlusspläne der verschiedenen Sensortypen

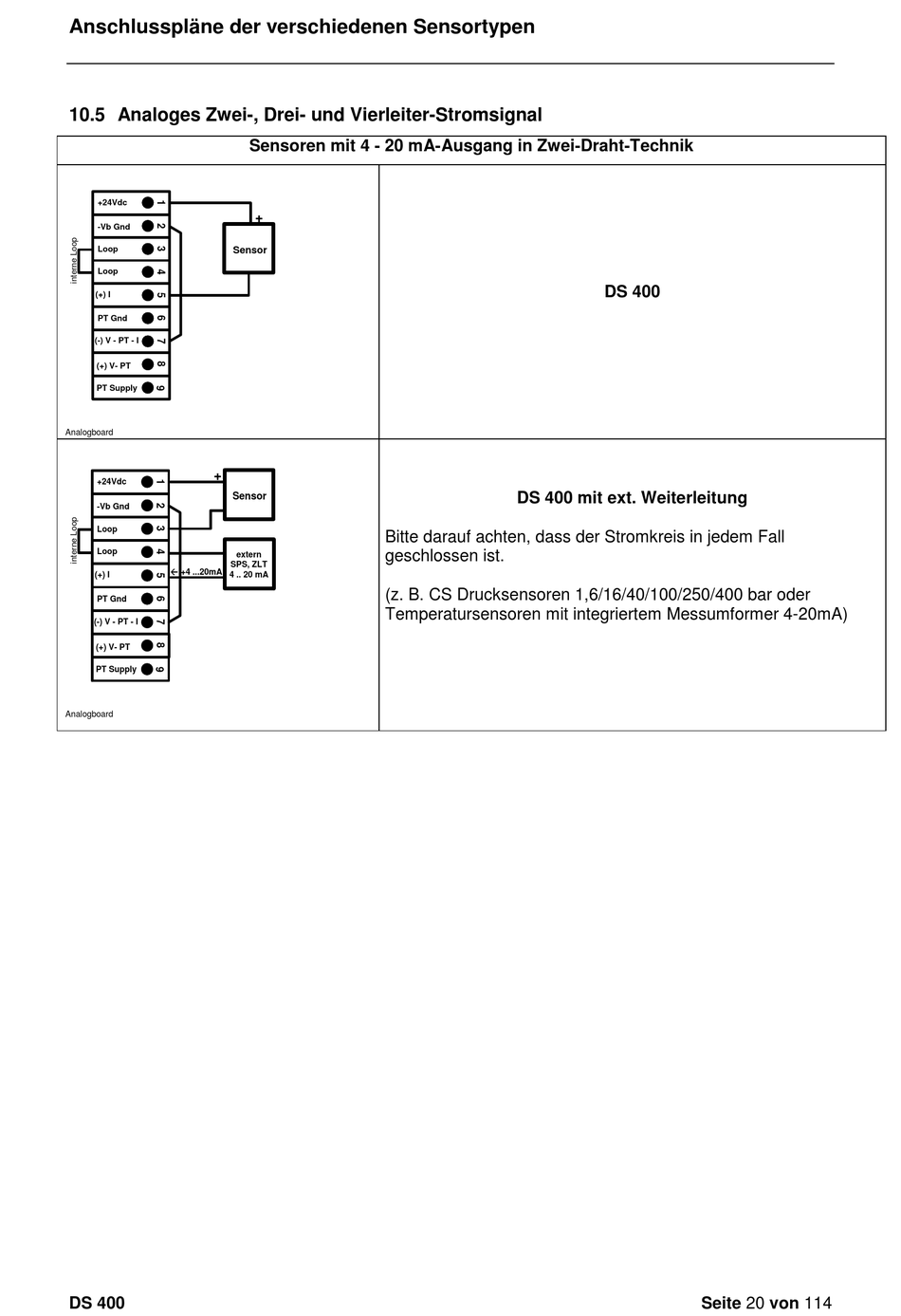

10.5 Analoges Zwei-, Drei- und Vierleiter-Stromsignal

+24Vdc
-Vb Gnd
Loop Sensor
Loop
(+) I
PT Gnd
(-) V - PT - I
(+) V- PT
PT Supply
Analogboard
+
+24Vdc
Sensor
-Vb Gnd
Loop
Loop
SPS, ZLT
ß +4 ...20mA
(+) I 4 .. 20 mA
PT Gnd
(-) V - PT - I
(+) V- PT
PT Supply
Analogboard
DS 400
Sensoren mit 4 - 20 mA-Ausgang in Zwei-Draht-Technik
+
Bitte darauf achten, dass der Stromkreis in jedem Fall
geschlossen ist.
extern
(z. B. CS Drucksensoren 1,6/16/40/100/250/400 bar oder
Temperatursensoren mit integriertem Messumformer 4-20mA)
DS 400
DS 400 mit ext. Weiterleitung
Seite 20 von 114
