Sensor-Einstellung / Typ VA 5xx

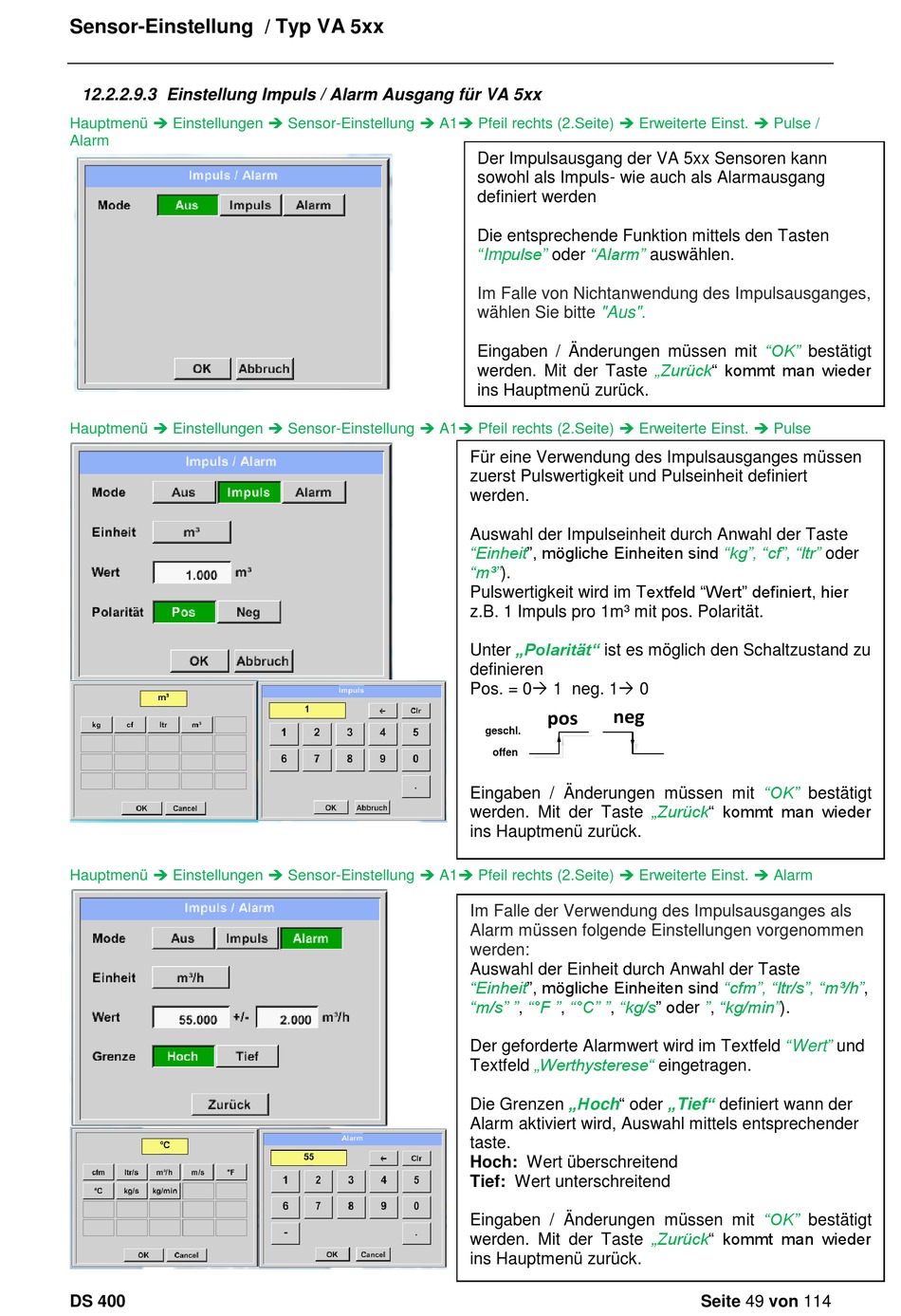

12.2.2.9.3 Einstellung Impuls / Alarm Ausgang für VA 5xx
Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Erweiterte Einst.  Pulse /
Alarm
Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Erweiterte Einst.  Pulse
Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Erweiterte Einst.  Alarm
DS 400
Der Impulsausgang der VA 5xx Sensoren kann
sowohl als Impuls- wie auch als Alarmausgang
definiert werden
Die entsprechende Funktion mittels den Tasten
"Impulse" "Alarm"
oder
Im Falle von Nichtanwendung des Impulsausganges,
wählen Sie bitte "Aus".
Eingaben / Änderungen müssen mit
werden. Mit der Taste „Zurück" kommt man wieder
ins Hauptmenü zurück.
Für eine Verwendung des Impulsausganges müssen
zuerst Pulswertigkeit und Pulseinheit definiert
werden.
Auswahl der Impulseinheit durch Anwahl der Taste
"Einheit", mögliche Einheiten sind
"m³").
Pulswertigkeit wird im Textfeld "Wert" definiert, hier
z.B. 1 Impuls pro 1m³ mit pos. Polarität.
„Polarität"
Unter ist es möglich den Schaltzustand zu
definieren
Pos. = 0 1 neg. 1 0
neg
pos
geschl.
offen
Eingaben / Änderungen müssen mit
werden. Mit der Taste „Zurück" kommt man wieder
ins Hauptmenü zurück.
Im Falle der Verwendung des Impulsausganges als
Alarm müssen folgende Einstellungen vorgenommen
werden:
Auswahl der Einheit durch Anwahl der Taste
"Einheit", mögliche Einheiten sind
"m/s" ", "°F ", "°C" ", "kg/s" oder ", "kg/min").
Der geforderte Alarmwert wird im Textfeld
„Werthysterese"
Textfeld
Die Grenzen „Hoch" oder
Alarm aktiviert wird, Auswahl mittels entsprechender
taste.
Hoch: Wert überschreitend
Tief: Wert unterschreitend
Eingaben / Änderungen müssen mit
werden. Mit der Taste „Zurück" kommt man wieder
ins Hauptmenü zurück.
auswählen.
"OK"
bestätigt
"kg", "cf", "ltr"
"OK"
bestätigt
"cfm", "ltr/s", "m³/h",
"Wert"
eingetragen.
„Tief"
definiert wann der
"OK"
bestätigt
Seite 49 von 114
