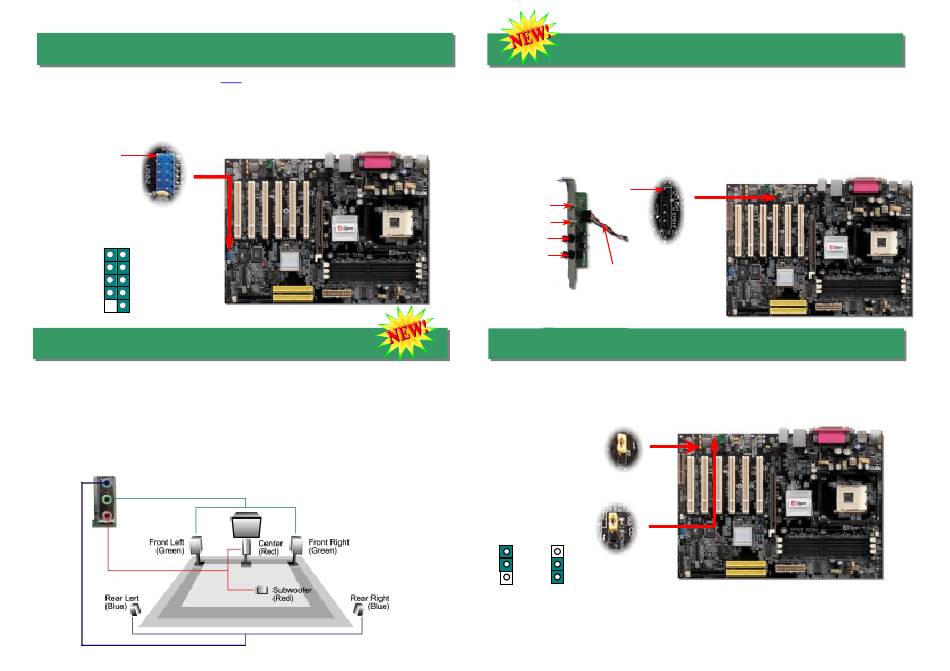

6. Unterstützung für bis zu sechs USB-Ports
Dieses Motherboard verfügt über sechs USB-Ports zum Anschluss von USB-Geräten, wie
Mäusen, Tastaturen, Modems, Drucker usw. An der Gehäuserückseite befinden sich 4
USB-Ports. Mit geeigneten Kabeln können Sie daran USB-Geräte anschließen oder den
zusätzlichen USB-Header mit weiteren Anschlüssen an der Frontplatte bzw. der Rückseite
des Gehäuses verbinden.
Pin1
USB2.0-Header
1
+5V
+5V
SBD2-
SBD3-
SBD2+
SBD3+
GND
GND
KEY
NC
7. Super 5.1-Kanal-Audio-Effekte
Dieses
Motherboard
ist
mit
einem
5.1-Kanal-Audioeffekte unterstützt – einer neuen tollen Audioerfahrung. Durch das innovative Design
des ALC650 können Sie Standard Line-Buchsen für Surround-Audioausgabe ohne Anschluss externer
Module verwenden. Um diese Funktion verwenden zu können, müssen Sie den Audiotreiber von der
Bonus-CD und eine Audioanwendung mit 5.1-Kanal-Unterstützung installieren. In den untenstehenden
Abbildung werden die Standard-Positionen aller Lautsprecher im 5.1-Kanal-Soundsystem dargestellt.
Bitte verbinden Sie die vorderen Lautsprecher mit dem grünen „Speaker Out"-Port. Schließen Sie die
hinteren Lautsprecher an den blauen "Line in"-Port an. Verbinden Sie schließlich den zentralen
Lautsprecher und den Subwoofer mit dem "MIC In"-Port.
ALC650
Codec
ausgestattet,
der
hochqualitative
8. S/PDIF-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das
durch optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht
es digitale anstatt analoger Audioqualität. Normalerweise gibt es wie gezeigt zwei
S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den meisten Audiogeräten
verwendet wird) und einen für den optischen Anschluss mit besserer Audioqualität. Über
ein speziellen Audiokabel können Sie den SPDIF-Anschluss mit dem S/PDIF-Audiomodul
verbinden, in dem sich der S/PDIF-Digitalausgang befindet. Um diese Funktion optimal
ausnützen zu können, müssen Sie dennoch ein Lautsprecher mit S/PDIF-Unterstützung
haben, dessen SPDIF-Digitaleingang mit dem SPDIF-Digitalausgang verbunden werden
kann.
Pin1
Pin 1
S/PDIF OUT (RCA)
S/PDIF IN (RCA)
S/PDIF OUT (optisch)
S/PDIF IN (optisch)
S/PDIF-Kabel
S/PDIF-Modul
(User Upgrade Optional)
9. JP1/2 für den Summer/Lautsprecher
Dieses Motherboard gibt Ihnen die Möglichkeit, die akustische Meldung von Systemfehlern
durch den Summer oder Lautsprecher zu deaktivieren. Wenn Sie diese Funktion
deaktivieren möchten, müssen Sie die Jumper JP1 und JP2 modifizieren. Durch Einstellung
auf Pin 2-3 wird die Klangwiedergabe durch den Summer und Lautsprecher deaktiviert.
JP2 (Lautsprecher)
1
1
JP1 (Summer)
Aktiviert
Deaktiviert
(Voreins
S/PDIF-
Anschluss
