10. DIMM-Steckplätze

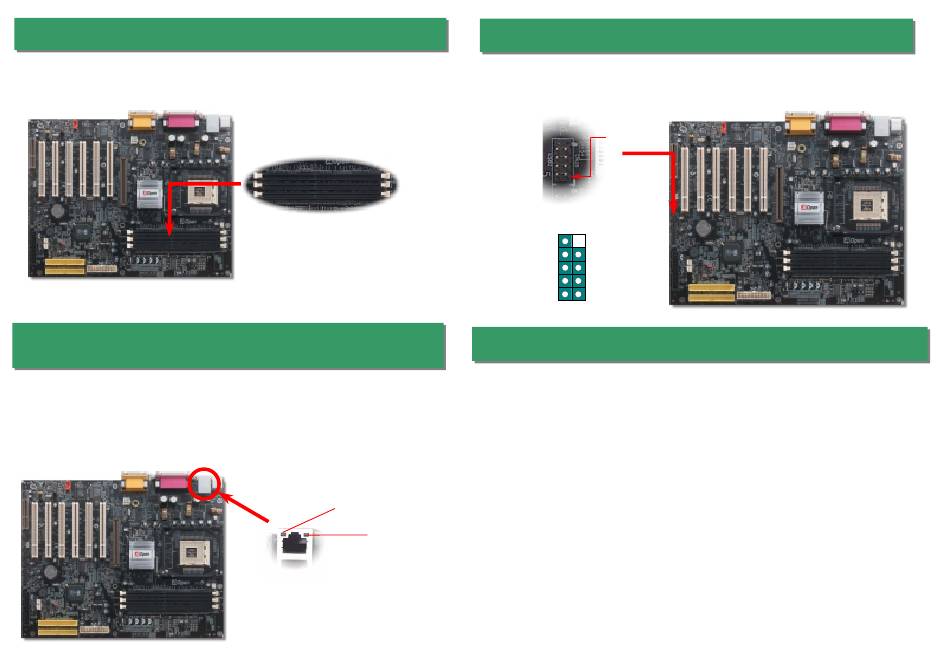

Dieses Motherboard verfügt über drei 184-Pin DDR DIMM-Steckplätze, in die Sie
DDR266/200 (DIMMx3) für bis zu 3 GB oder DDR333-Speicher für bis zu 2 GB
installieren können.
11. Unterstützung für Onboard-10/100 MB/Sek.-LAN
(nur bei AX45-533N)
Der South Bridge SIS961B-Chipsatz verfügt über einen integrierten Ethernet-Controller.
Das
hochleistungsfähige
Onboard-LAN-Anschlussgerät
Ethernet-Funktionen mit 10/100 MB/Sek. für private und berufliche Verwendung. Der
Ethernet RJ45-Anschluss befindet sich über den USB-Ports. Das grüne LED zeigt den
Link-Modus an – bei Verbindung mit einem Netzwerk leuchtet es; beim Datentransfer
blinkt es. Das orangefarbene LED zeigt den Transfermodus an – es leuchtet während
Datentransfers im 100MB/Sek.-Modus.
Dieses Motherboard bietet sechs USB-Ports zum Anschluss von USB-Geräten, wie
Mäusen, Tastaturen, Modems, Drucker usw. Zwei Ports befinden sich im farbkodierten
Feld auf der Rückseite. Mit geeigneten Kabeln können Sie die beiden anderen
USB-Header mit der Rückseite oder der Frontplatte des Gehäuses verbinden.
DIMM1
DIMM2
DIMM3
Sie können den RealTek 8100BL PCI Fast Ethernet-Adapter unter Windows95/98, Windows
NT und Windows 2000 mit folgenden Schritten installieren:
"Realtek
8100BL"
bietet
Treiberinstallation unter Microsoft Windows 95 :
-----------------------------------------------------
1. Wählen Sie "Diskette", wenn Sie Windows nach dem zu installierenden Treiber fragt.
2. Legen Sie den Pfadnamen für die Setupdatei fest:
3. Folgen Sie den Bildschirmanweisungen und legen die Windows 95-CD zum Abschluss
Grün/ACT
4. Windows 95 beendet die Treiberinstallation automatisch und startet Ihr System neu.
Orange/Gesch
Treiberinstallation unter Win98/Win98 SE/Windows2000/Windows ME :
-------------------------------------------------------------------
windigkeit
1. Wählen Sie "Diskette", wenn Sie Windows nach dem zu installierenden Treiber fragt.
2. Legen Sie den Pfadnamen für die Setupdatei fest:
3. Folgen Sie den Bildschirmanweisungen und legen die Windows-CD (Win98/Win98
4. Win98/Win98 SE/Windows2000/Windows ME beendet die Treiberinstallation automatisch
und startet Ihr System neu.
12. Unterstützung für 3 USB-Header
Pin 1
USB2-Anschluss
USB_FP_OC0
KEY
GND
GND
USB_FP_P1+
USB_ FP_P0+
USB_FP_P1-
USB_FP_P0-
USBPWR0
USBPWR0
1
13. Installation des LAN-Treibers (nur bei AX45-533N)
[CD-ROM]:Driver\LAN\RTL8100\Windows\Win95\WIN95A (für Windows 95 and Win95A)
oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\Win95 (für Windows 95 OSR2).
des Installationsschritts ein.
[CD-ROM]:Driver\LAN\RTL8100\Windows\WIN98 (für Windows 98/98 SE) oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\WIN2000 (für Windows 2000) oder
[CD-ROM]:Driver\LAN\RTL8100\Windows\Windows ME (für Windows ME)
SE/Windows2000/Windows ME) zum Abschluss des Installationsschritts ein.
