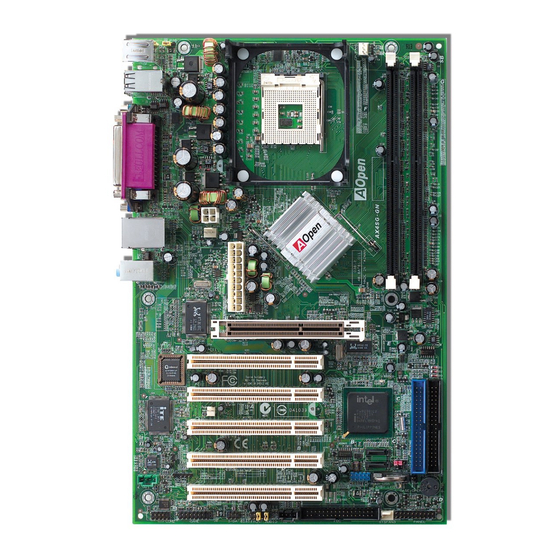

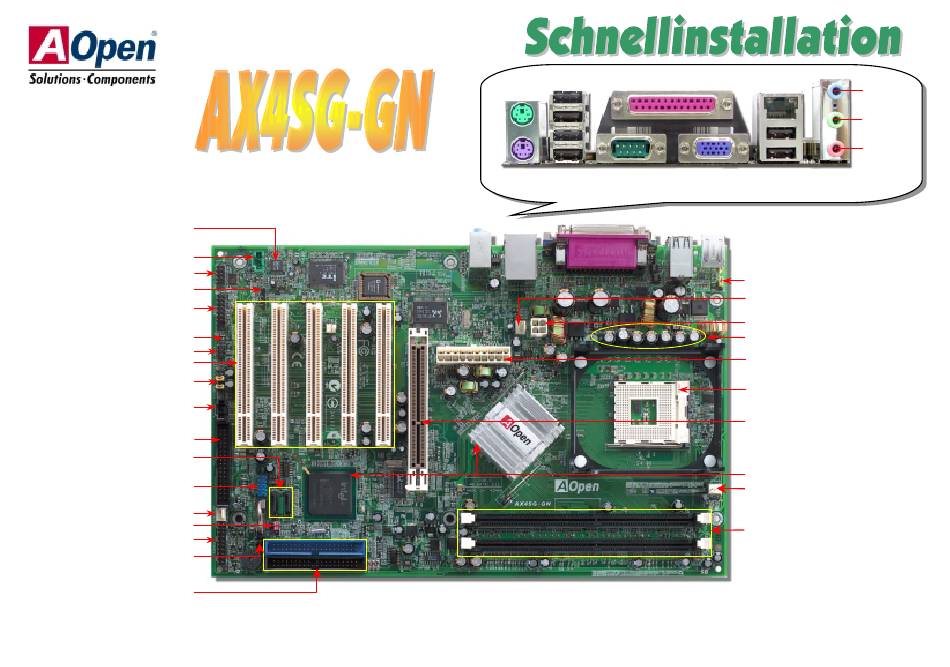

Onboard AC'97 CODEC
AUX-IN-Anschluss
COM2-Anschluss
S/PDIF-Anschluss
Game Port-Anschluss
Rücksetzbare Sicherung
IrDA-Anschluss
32-Bit PCI-Erweiterungssteckplatz x5
Frontplattenanschluss
CD-IN-Anschluss
FDD-Anschluss
Serial ATA-Port x2
USB 2.0-Anschluss
SYSFAN3-Anschluss
JP14 zum Löschen des CMOS
Frontplattenanschluss
Case Open-Anschluss
IDE-Anschluss x 2
(Unterstützung für ATA33/66/100)
AOpen reserves the right to revise all the specifications and information contained in this document, which are subject to change without notice.
SPP/EPP/ECP
USB 2.0
Parallele Schnittstelle
PS/2-Maus-
Ports
anschluss
VGA- Schnittstelle
PS/2-Tastatur-
COM 1-
anschluss
Schnittstelle
RJ45 10/100
LAN-Port
Line-In
Lautsprecher-
ausgang
MIC-In
USB 2.0-Ports
JP28 für die PS2 Tastatur/Maus-Weckfunktion
SYSFAN2-Anschluss
4-Pin 12 Volt-ATX-Netzanschluss
Low ESR-Kondensatoren
ATX-Netzanschluss
478-Pin CPU-Sockel mit automatischer
Spannungs- und Frequenzerkennung für
®
®
Intel
Pentium
4 1.6~3.06GHz+ CPUs
AGP 8x-Erweiterungssteckplatz
Intel 865G Chipsätze mit Unterstützung für
533/800 MHz FSB
CPUFAN1-Anschluss
184-Pin DIMM-Steckplatz x2 mit Unterstützung
für 128-Bit Dual-Kanal DDR400/333/266; max.
Speichergröße 2 GB
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für AOpen AX4SG-GN
Inhaltszusammenfassung für AOpen AX4SG-GN
- Seite 1 JP14 zum Löschen des CMOS für 128-Bit Dual-Kanal DDR400/333/266; max. Frontplattenanschluss Speichergröße 2 GB Case Open-Anschluss IDE-Anschluss x 2 (Unterstützung für ATA33/66/100) AOpen reserves the right to revise all the specifications and information contained in this document, which are subject to change without notice.
-
Seite 2: Jp14 Zum Löschen Des Cmos
1. JP14 zum Löschen des CMOS Sie können das CMOS löschen, um die Voreinstellungen des Systems wiederherzustellen. Gehen Sie zum Löschen des CMOS wie folgt vor: Schalten Sie das System ab und trennen das Netzkabel vom Stromnetz. Diese Schnellinstallation enthält alle Informationen zum Booten Trennen Sie das ATX-Netzkabel vom Anschluss PWR2. -
Seite 3: Anschluss Des Atx-Netzanschlusses
3. Anschluss des ATX-Netzanschlusses 5. Einstellung der CPU-Spannung & -Frequenz Das ATX-Netzteil verwendet, wie unten abgebildet, einen 20-Pin-Anschluss sowie einen Einstellen der CPU-Kernspannung zusätzlichen 4-Pin-Anschluss. Vergewissern Sie sich, dass Sie ihn in die richtige Richtung Dieses Motherboard unterstützt die CPU VID-Funktion. Die CPU-Kernspannuung wird einsetzen. -
Seite 4: Anschluss Des Ide- Und Floppykabels
8. Installation von CPU- & Systemlüftern 6. Anschluss des IDE- und Floppykabels Stecken Sie das CPU-Lüfterkabel in den 3-Pin-Anschluss CPUFAN1. Wenn Ihr System Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem über einen Gehäuselüfter verfügt, können Sie dessen Kabel auch in die Anschlüsse Floppyanschluss FDC und dem IDE-Anschluss. - Seite 5 10. IrDA-Anschluss 12. S/PDIF-Anschluss Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95 digitale anstatt analoger...
-
Seite 6: Aopen Bonus-Cd
Laden Sie die neue, komprimierte BIOS-Upgrade-Datei von AOpens offizieller des POST (Power On Self Test) auf die Taste <Lösch> drücken. Wählen Sie "Load Webseite herunter. (z.B. http://english.aopen.com.tw). Setup Defaults" für optimale Systemleistung (empfohlen). Entpacken Sie das heruntergeladene BIOS-Paket (WAX4SGGN102.ZIP) mit WinZip (http://www.winzip.com... -
Seite 7: Teilnummer Und Seriennummer
Das Problem wird wahrscheinlich von erneut an. Kann das System den IDE-Kabeln oder der Festplatte nun booten? selbst hervorgerufen. Installieren Sie Windows 95, Windows 98 oder Windows NT erneut. AX4SG-GN ist der Modellname des Motherboards; R1.00 ist die BIOS-Version. Ende... - Seite 8 Tel: 86-21-6225-8622 Tel: 1-510-489-8928 http://download.aopen.com.tw/downloads Fax: 86-21-6225-7926 Fax: 1-510-489-1998 eForum: Im AOpen eForum können Sie mit anderen Anwendern über unsere Produkte Deutschland Japan diskutieren. Wahrscheinlich ist Ihr Problem schon einmal im Forum besprochen worden AOpen Computer GmbH. AOpen Japan Inc.
