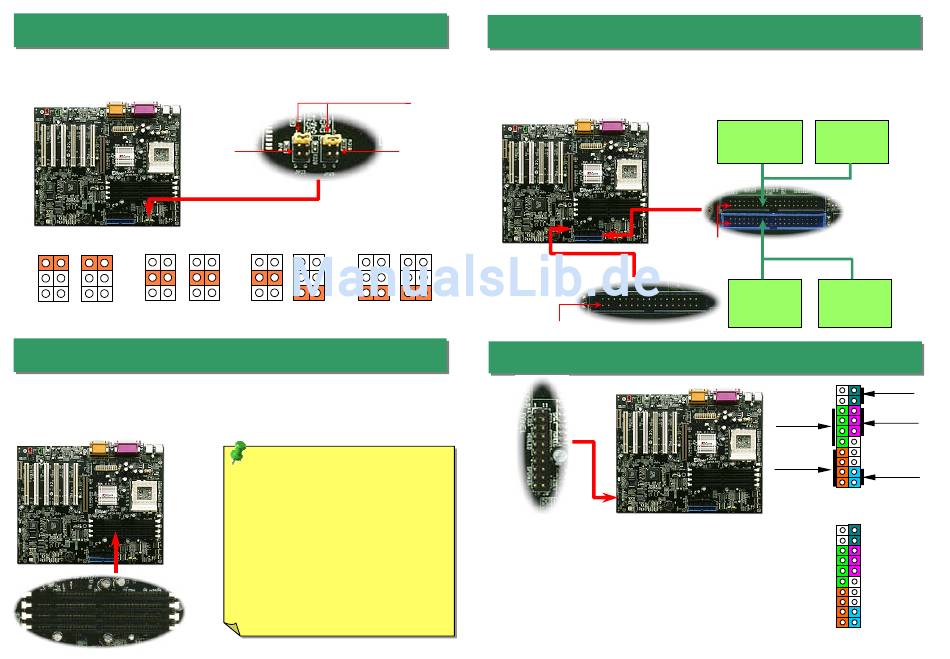

6. JP23 FSB/PCI-Taktrate
Mit diesem Jumper können Sie das Verhältnis zwischen PCI und FSB-Takt spezifizieren.
Wenn Sie nicht gerade übertakten, empfehlen wir Ihnen, die Voreinstellung
beizubehalten.
JP23 JP29 JP23 JP29
1 2 1 2 1 2 1
5 6 5 6 5 6 5
Auto Detect PCI=FSB/4
(Default) (133~150MHz)

7. Installation der DIMM-Module

Dieses Motherboard hat drei 168-polige DIMM-Steckplätze, in denen Sie PC100 oder
PC133-Systemspeicher bis zu 2.0GB (oder 1.5GB bei FSB=133MHz) einbauen können.
Das AX34 Pro II unterstützt neben SDRAM auch VCM und Registered DRAM.
DIMM1
DIMM2
DIMM3
DIMM4
JP23
JP23 JP29 JP23
2 1 2 1 2 1 2
6 5 6 5 6 5 6
PCI=FSB/3 PCI=FSB/2
(100~124MHz) (66~83MHz)
Tip: Die Leistung von Chipsätzen der
neuen Generation ist durch das Fehlen
eines Speicherpuffers (für
Leistung) eingeschränkt. Dies macht die
DRAM-Chipzahl zu einem
Faktor bei der Installation von DIMMs.
Leider kann das BIOS die korrekte
Chipzahl nicht identifizieren, Sie müssen
die Chips selbst zählen. Es gilt die
Faustregel: Bei Sichtprüfung
verwenden Sie nur DIMMs mit unter 16
Chips

8. Anschluss des IDE- und Floppykabels

Verbinden Sie das 34-polige Floppykabel und das 40-polige IDE-Kabel mit dem Floppyanschluss FDC
bzw. IDE-Anschluss IDE1/IDE2. Der Anschluss IDE1 ist zur leichteren Erkennung blau gefärbt. Achten
Sie auf die Ausrichtung von Pol 1. Falsche Ausrichtung kann zu Systembeschädigung führen.
Pol 1
JP29
JP29
1 2
FDD-Anschluss
5 6
Pol 1

9. Anschluss des Frontplattenkabels

bessere
wichtigen
Schließen Sie die Anschlüsse für Netz-LED, Tastatursperre
und Resetschalter an die entsprechenden Pole an. Falls Sie
im BIOS das Menüelement Power Management > Suspend
Mode aktiviert haben, blinkt die ACPI & Power LED, während
sich das System im Suspend-Modus befindet.
Finden Sie das Power-Switch-Kabel Ihres ATX-Gehäuses. Es
ist ein 2-poliger weiblicher Anschluss an der Frontblende des
Gehäuses. Stecken Sie diesen Anschluss in den mit SPWR
gekennzeichneten Soft-Power Switch-Anschluss.
Sekundärer
Sekundärer
Slave (4.)
Master
ATA66
IDE-Anschluss
Pol 1
Primärer Primärer
Slave (2.) Master (1.)
1
IDE LED
+
+
Lautsprecher
NC
NC
+5V
IDE LED
IDE LED
+5V
+5V
GND
NC
Lautsprecher
(3.)
IDE2 (Sekundär)
IDE1 (Primär
+
SPWR
+ ACPI & Netz-
LED
+
Reset
1
SPWR
GND
ACPI & Netz-LED
GND
+5V
NC
NC
GND
RESET
GND
