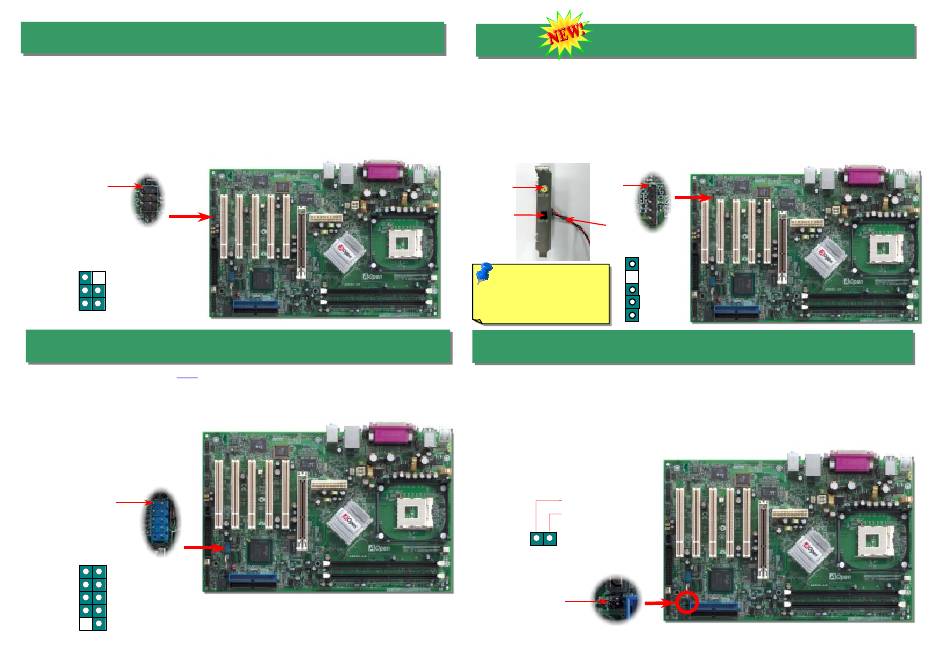

10. IrDA-Anschluss
Der IrDA-Anschluss kann für die Unterstützung drahtloser Infrarotmodule konfiguriert
werden. Mit diesem Modul und Anwendungssoftware wie z. B. Laplink oder Windows 95
PC-Direkt-Verbindung können Sie Dateien auf oder von Laptops, Notebooks, PDA-Geräten
und Druckern übertragen. Dieser Anschluss unterstützt HPSIR (115.2 KB/Sek., 2 Meter) und
ASK-IR (56 KB/Sek.).
Installieren Sie das Infrarotmodul am IrDA-Anschluss und aktivieren die Infrarotfunktion im
BIOS-Setup, UART Mode. Achten beim Einstecken des IrDA-Anschlusses auf korrekte
Ausrichtung.
Pin 1
IrDA-Anschlusss
1
NC
KEY
+5V
GND
IR_TX
IR_RX
11. Unterstützung für acht USB 2.0-Ports
Dieses Motherboard bietet acht USB-Ports zum Anschluss von USB-Geräten, wie Mäusen,
Tastaturen, Modems, Drucker usw. Sechs Ports befinden sich im PC99-farbkodierten Feld
auf der Rückseite. Mit einem geeigneten Kabel können Sie den zusätzlichen
USB2.0-Header (für zwei zusätzliche USB-Ports) mit der Rückseite oder der Frontplatte
des Gehäuses verbinden.
Pin 1
1
+5V
+5V
SBD6-
SBD7-
SBD6+
SBD7+
GND
GND
KEY
NC
12. S/PDIF-Anschluss
S/PDIF (Sony/Philips Digital Interface) ist das neueste Audiotransfer-Datenformat, das durch
optische Fasern beeindruckende Soundqualität bietet. Außerdem können ermöglicht es
digitale
anstatt
analoger
Audioqualität.
S/PDIF-Ausgänge: Einen für den RCA-Anschluss (der von den meisten Audiogeräten
verwendet wird) und einen für den optischen Anschluss mit besserer Audioqualität. Über ein
speziellen Audiokabel können Sie den SPDIF-Anschluss mit dem S/PDIF-Audiomodul
verbinden, in dem sich der S/PDIF-Digitalausgang befindet. Um diese Funktion optimal
ausnützen zu können, müssen Sie dennoch ein Lautsprecher mit S/PDIF-Unterstützung
haben, dessen SPDIF-Digitaleingang mit dem SPDIF-Digitalausgang verbunden werden kann.
Anschluss für
Pin 1
RCA-Kabel
Anschluss für
optisches Kabel
Audiokabel
S/PDIF-Modul
(optional)
1
Anmerkung:
Beachten
Sie, dass dieses Modell
die
S/PDIF IN-Funktion
nicht unterstützt.
5
13. Case Open-Anschluss
Dieser "CASE OPEN"-Header bietet Ihnen eine Gehäuse-Überwachungsfunktion. Dazu müssen
Sie die Funktion jedoch zuerst im BIOS aktivieren. Verbinden Sie diesen Header danach mit
einem Sensor innerhalb des Gehäuses. Wird dieser Sensor durch Lichteinfall oder das Öffnen
des Gehäuses ausgelöst, stößt das System ein akustisches Signal aus. Bitte beachten Sie,
dass diese Funktion nur bei speziellen Gehäusen verwendet werden kann. Wenn Sie sich noch
einen zusätzlichen Sensor kaufen, können Sie diese Funktion noch besser ausnutzen.
Sensor
GND
1
Pin 1
Normalerweise
gibt
es
wie
+5V
NC
SPDIFOUT
GND
SPDIFIN
gezeigt
zwei
