3.3 SM 111 montato su una guida DIN
Se il dispositivo SM 111 deve essere montato su una
guida DIN, il kit codice 96692709 deve essere mon-
tato sul retro del dispositivo SM 111.
Vedere pagina 76.
3.4 SM 111 montato sulla pompa.
1. Vedere la lettera di configurazione sulla targhetta
della pompa.
2. Impostare il DIP switch (pos. 11) dell'IO 111.
Consultare le istruzioni d'installazione e funzio-
namento dell'IO 111.
3. Collegare la pompa all'IO 111.
Consultare lo schema di cablaggio a pagina 75.
3.5 SM 111 montato nel quadro di controllo
1. Consultare lo schema di cablaggio della pompa.
2. Collegare i sensori come descritto nel paragrafo

3.6 Collegamento dei sensori.

Impostare il DIP switch (pos. 11) dell'IO 111 secondo
la configurazione B. Consultare le istruzioni d'instal-
lazione e funzionamento dell'IO 111.
3.6 Collegamento dei sensori
1 2 3 4 5 6 7 8 9 1011 1213 14

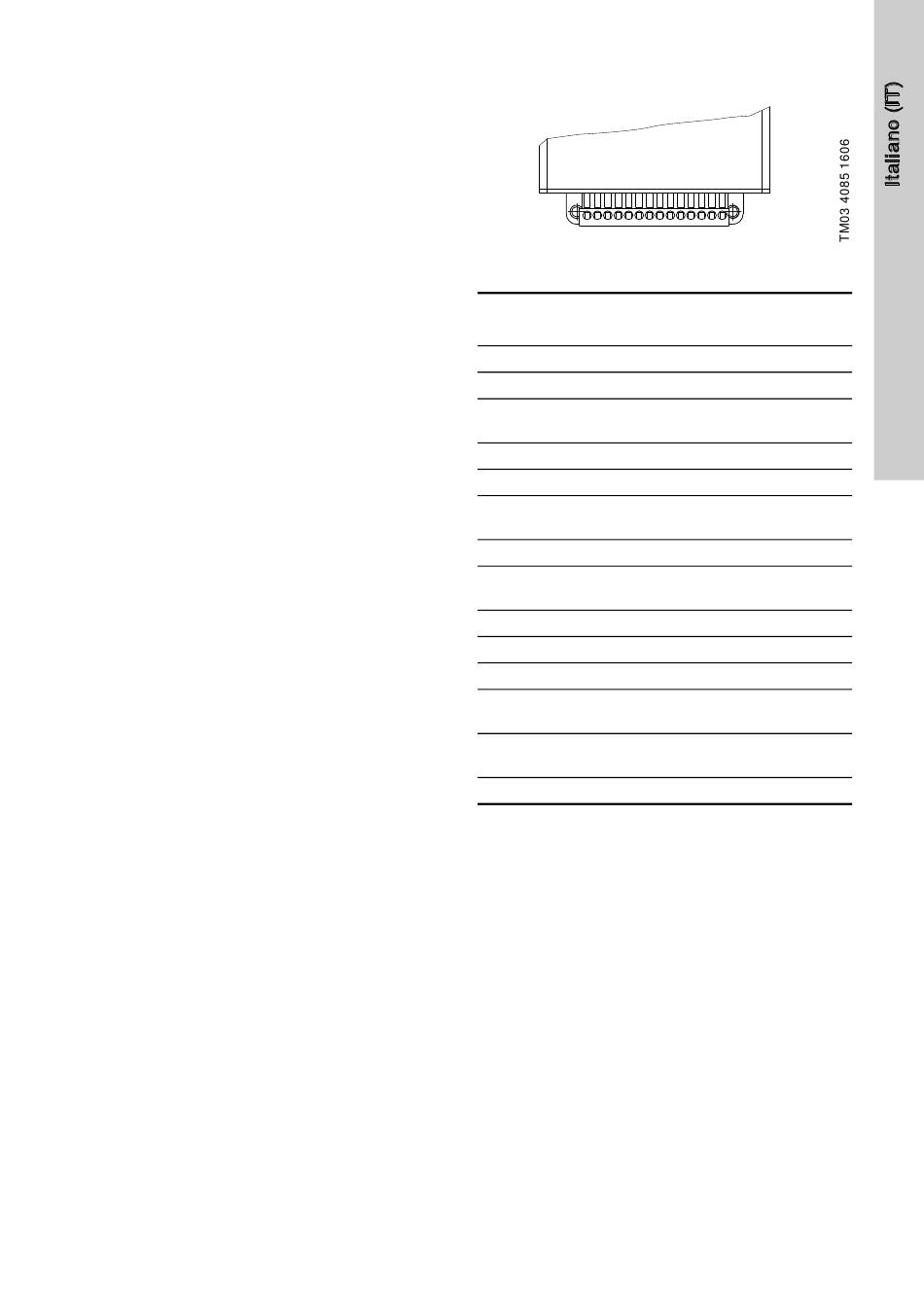

Fig. 3 Collegamento morsetti
Mor-
Tipo Descrizione
setto
1 4-20 mA Sensore di vibrazione
2 4-20 mA Ingresso aggiuntivo
Alimentazione per i sensori
3 13,5 VDC
con uscita 4-20 mA
4 4-20 mA Sensore acqua nell'olio
5 GND Terra comune dei sensori
Segnale di comunicazione
6 P5
per IO 111
7 PE Messa a terra della pompa
Alimentazione per il quadro
8 P4
sensori dall'IO 111
9 PTC Termistore PTC
10 Pt1000 Temperatura statorica
11 Ingresso digitale
Temperatura del cuscinetto
12 Pt100
principale
Temperatura del cuscinetto di
13 Pt100
supporto
14 Pt100 Temperatura statorica
Vedere il diagramma alla fine di queste istruzioni.
