3.5 SM 111 monteret i styreskab

1. Se pumpens forbindelsesdiagram.
2. Tilslut sensorerne som beskrevet i afsnit

3.6 Tilslutning af sensorer.

3. Sæt DIP-switchen (pos. 11) på IO 111 til konfigu-
ration B. Se monterings- og driftsinstruktionen for
IO 111.
3.6 Tilslutning af sensorer
1 2 3 4 5 6 7 8 9 10 11 1213 14

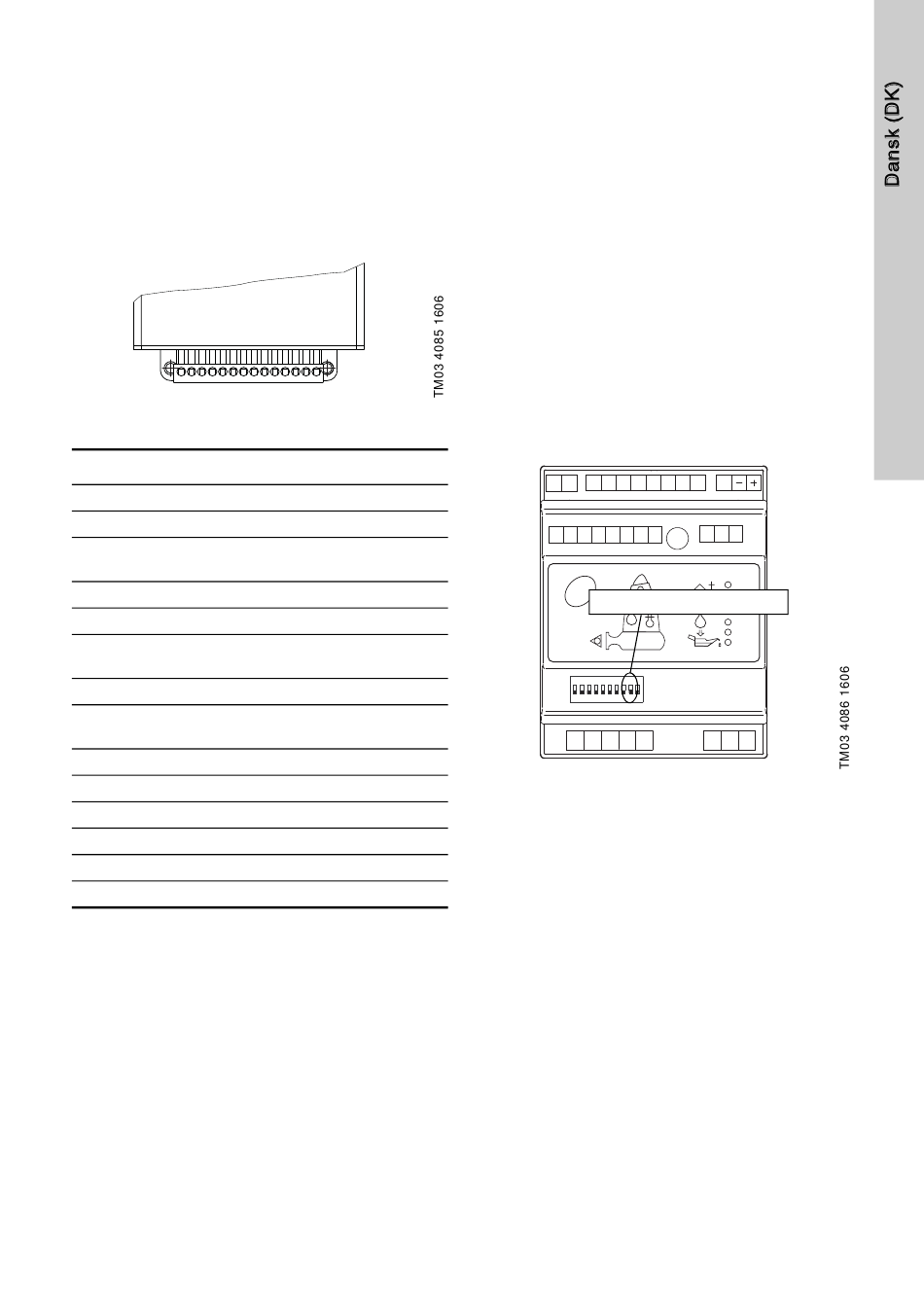

Fig. 3 Tilslutningsstifter
Stift Type Benævnelse
1 4-20 mA Vibrationssensor
2 4-20 mA Ekstra indgang
Forsyning til 4-20 mA sensorer,
3 13,5 VDC
genereret i SM 111
4 4-20 mA Vand-i-olie-sensor
5 GND Fællesjord for sensorer
Kommunikationssignal for
6 P5
IO 111
7 PE Jord, pumpe
Forsyning til sensorprint fra
8 P4
IO 111
9 PTC Termistor PTC
10 Pt1000 Statortemperatur
11 Digital indgang
12 Pt100 Hovedlejetemperatur
13 Pt100 Støttelejetemperatur
14 Pt100 Statortemperatur
Se diagram bagest i denne instruktion.
4. Idriftsætning
Idriftsætningen skal foretages af autoriseret per-
sonel. Tænd for strømmen, og tjek at visningen på
IO 111 er som forventet. Hvis signalet er ok, er
anlægget klart til drift.
Hvis ikke, så tjek at
• SM 111 er tilsluttet korrekt til IO 111
(se monterings- og driftsinstruktionen for IO 111).
• Alle sensorer er tilsluttet korrekt.
Første gang SM 111 tilsluttes spænding, vil det læse
alle indgange for at detektere hvilke sensorer der er
tilsluttet. Hvis et gyldigt signal måles, registrerer
SM 111 at en sensor er til stede, og gemmer status.
Hvis IO 111 viser sensor- eller konfigurationsfejl, skal
sensordetekteringen ændres.
1. Skift DIP-switch nr. 9 på IO 111 fra OFF til ON. Se
fig. 4. Efter ca. 5 sekunder vil SM 111 nulstille, og
sensordetekteringen er færdig.
2. Sæt DIP-switchen til OFF.
T1 T2
G1 A1 G2 A2 K1 K2 R1 R2
D1 D2 D3 D4 D5 D6 D7 D8
DIP-switch nr. 9 på IO 111
ON DIP
1 2 3 4 5 6 7 8 9 10
P1 P2 P3 P4 P5
Fig. 4 DIP-switcher på IO 111

5. Vedligeholdelse

SM 111 kræver ingen vedligeholdelse.

6. Service

SM 111 kan ikke serviceres. Udskift SM 111 i tilfælde
af fejl.
PE
A Y B
I1 I2 I3
