4. Mise en service

La mise en service doit être effectuée par un person-
nel autorisé. Brancher l'alimentation électrique et
contrôler que l'indication donnée sur l'IO 111 est
celle attendue. Si le signal est OK, le système est
prêt à fonctionner.
Si non, vérifier si
• le SM 111 est correctement connecté à l'IO 111
(voir notice d'installation et d'entretien de
l' IO 111).
• tous les capteurs sont connectés correctement.
A la première mise sous tension, le SM 111 lira
toutes les entrées pour détecter quels capteurs sont
branchés. Si un signal valide est mesuré, le SM 111
enregistrera la présence d'un capteur et sauvegar-
dera l'état.
Si l'IO 111 indique une erreur de capteur ou une
erreur de configuration, la détection du capteur doit
être changé.
1. Régler le micro-interrupteur DIP no. 9 de l' IO 111
de OFF à ON. Voir fig. 4. Après 5 secondes envi-
ron, le SM 111 sera réinitialisé, et la détection du
capteur est terminée.
2. Régler le micro-interrupteur DIP sur OFF.
T1 T2 G1 A1 G2 A2 K1 K2 R1 R2
D1 D2 D3 D4 D5 D6 D7 D8
Régler le micro-interrupteur
DIP no. 9 de l' IO 111
ON DIP
1 2 3 4 5 6 7 8 9 10
P1 P2 P3 P4 P5
Fig. 4 Micro-interrupteurs DIP de l' IO 111
5. Maintenance
Le SM 111 ne requiert pas de maintenance.
6. Entretien
The SM 111 ne peut pas être réparé. Remplacer the
SM 111 en cas de défaut.
30
PE
A Y B
I1 I2 I3
7. Dimensions

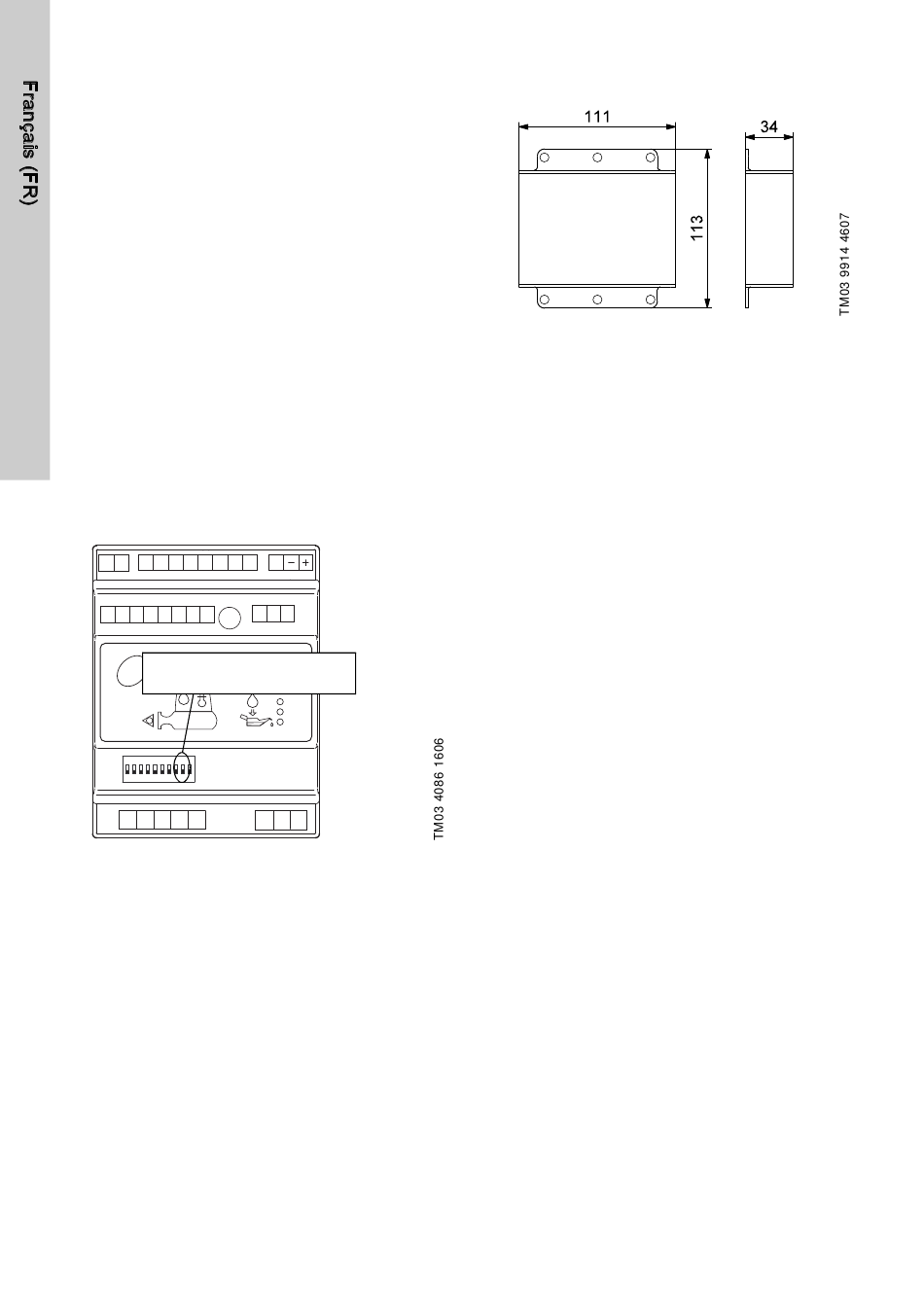

Fig. 5 Dimensions

8. Mise au rebut

Ce produit ou des parties de celui-ci doit être mis au
rebut tout en préservant l'environnement :
1. Utiliser le service local public ou privé de collecte
des déchets.
2. Si ce n'est pas possible, envoyer ce produit à
Grundfos ou au réparateur agréé Grundfos le
plus proche.
Nous nous réservons tout droit de modifications.
