3.5 SM 111 montado en un cuadro de
control
1. Ver el esquema del cableado de la bomba.
2. Conectar los sensores como se describe en la
sección 3.6 Conexión de sensores.
Ajustar el interruptor DIP (pos. 11) del IO 111 a la
configuración B. Ver las instrucciones de instalación
y funcionamiento del IO 111.
3.6 Conexión de sensores
1 2 3 4 5 6 7 8 9 10 11 1213 14

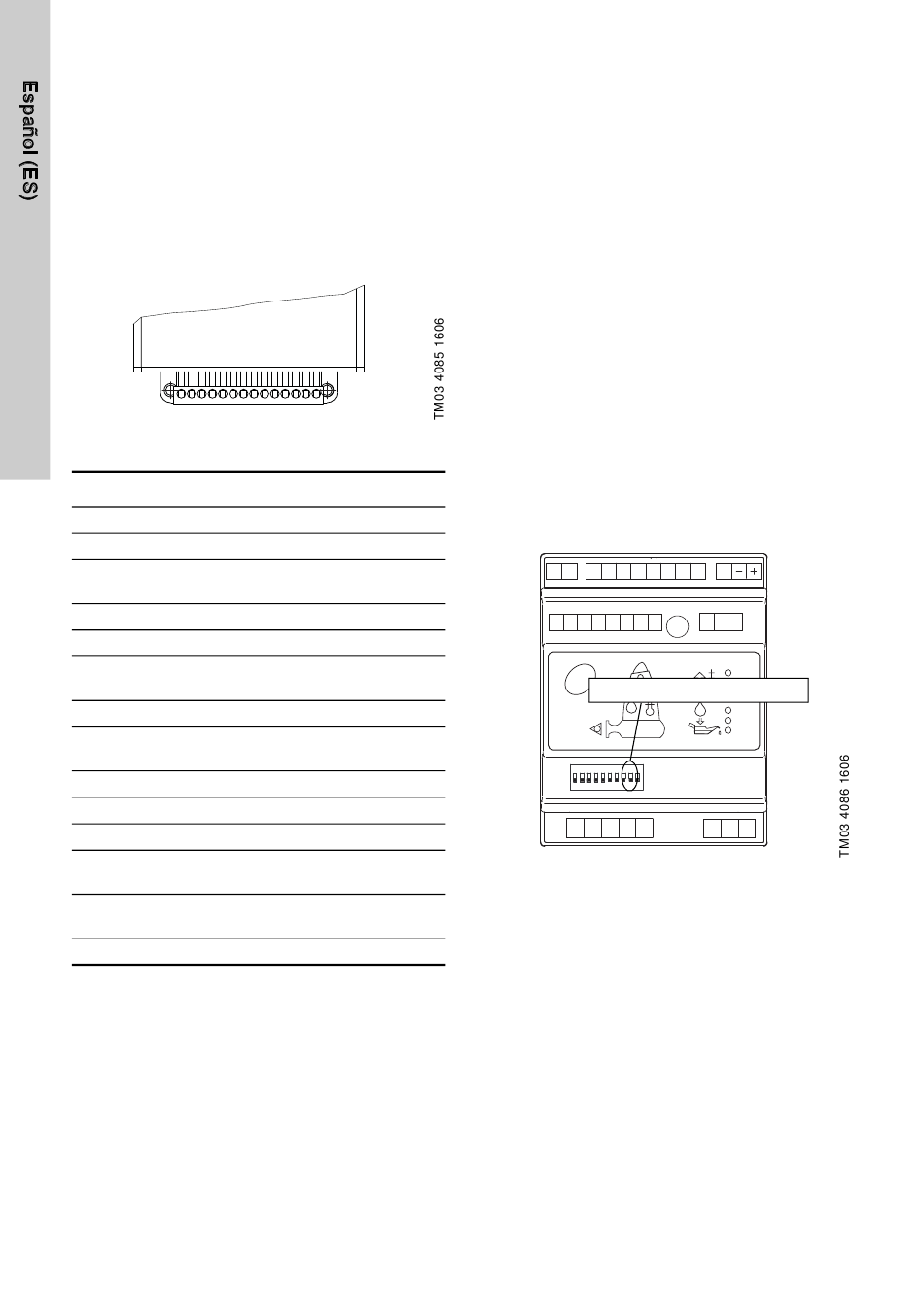

Fig. 3 Pins de conexión
Pin Tipo Descripción
1 4-20 mA Sensor de vibraciones
2 4-20 mA Entrada adicional
Suministro para sensores de
3 13,5 VDC
4-20 mA, generado en el SM 111
4 4-20 mA Sensor de agua en el aceite
5 GND Tierra común para sensores
Señal de comunicación para
6 P5
IO 111
7 PE Tierra de la bomba
Suministro para cuadro de
8 P4
sensor desde el IO 111
9 PTC Termistor PTC
10 Pt1000 Temperatura del estator
11 Entrada digital
Temperatura del cojinete princi-
12 Pt100
pal
Temperatura del cojinete de
13 Pt100
soporte
14 Pt100 Temperatura del estator
Ver diagrama al final de este manual.
26

4. Puesta en marcha

La puesta en marcha debe realizarla personal autori-
zado. Conectar el suministro eléctrico y comprobar
que la indicación en el IO 111 sea la esperada.
Si la señal es correcta. el sistema está preparado
para funcionar.
De lo contrario, comprobar que
• el SM 111 esté conectado correctamente al
IO 111 (ver las instrucciones de instalación y fun-
cionamiento del IO 111).
• todos los sensores estén conectados correcta-
mente.
La primera vez que tenga tensión, el SM 111 leerá
todas las entradas para detectar los sensores que
están conectados. Si se mide una señal válida, el
SM 111 registrará que hay un sensor y guardará el
estado.
La detección del sensor debe cambiarse si el IO 111
indica un error de sensor o de configuración.
1. Cambiar el interruptor DIP no. 9 del IO 111 de
OFF a ON. Ver la fig. 4. Pasados unos 5 segun-
dos, el SM 111 se reseteará y la detección de
sensores se ha completado.
2. Poner el interruptor DIP a OFF.
T1 T2 G1 A1 G2 A2 K1 K2 R1 R2
D1 D2 D3 D4 D5 D6 D7 D8
Interruptor DIP no. 9 del IO
ON DIP
1 2 3 4 5 6 7 8 9 10
P1 P2 P3 P4 P5
Fig. 4 Interruptores DIP del IO 111
5. Mantenimiento
El SM 111 no necesita mantenimiento.
6. Reparación
El SM 111 no puede ser reparado. Cambiar el
SM 111 en el caso de fallo.
PE
A Y B
I1 I2 I3
