Български (BG) Упътване за монтаж и експлоатация
СЪДЪРЖАНИЕ
1. Общо описание
2. Електрически данни
3. Монтаж
3.1 Електрическо свързване
3.2 Монтаж съгласно изискванията за
електромагнитна съвместимост (EMC)
3.3 SM 111, монтиран на DIN шина
3.4 SM 111 монтиран в помпа
3.5 SM 111 монтиран в табло за
управление
3.6 Свързване на сензорите
4. Пуск
5. Поддръжка
6. Сеpвиз
7. Размери
8. Отстраняване на отпадъци
Предупреждение
Преди монтажа, прочетете тези
инструкции за експлоатация и
работа. Монтажът и
експлоатацията трябва да
съответстват на местните
правила и наредби и инженерната
практика.
1. Общо описание
SM 111 модулът се използва за получаване и
трансфер на данни от сензорите. SM 111 работи
съвместно с IO 111*, както е показано по-долу.
IO 111
Силова
комуникация,
T1 T2 G1 A1 G2 A2 K1 K2 R1 R2 PE
използвайки
A Y B
D1 D2 D3 D4 D5 D6 D7 D8
Grundfos
GENIbus
протокол
ON DIP
1 2 3 4 5 6 7 8 9 10
P1 P2 P3 P4 P5 I1 I2 I3

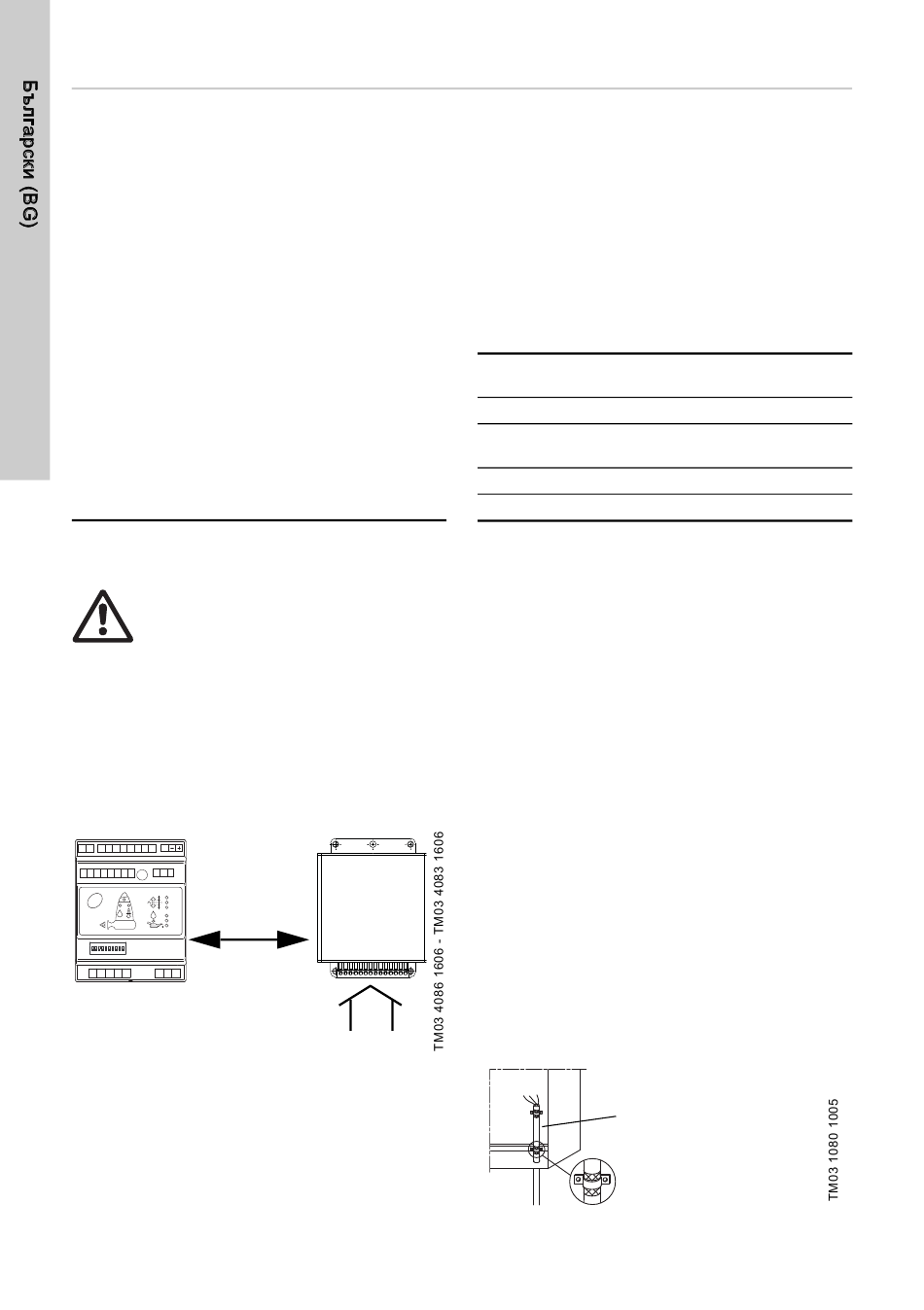

Фиг. 1 IO 111 и SM 111
* Само за версии на IO 111 с комуникационен
модул, продуктов номер 96177804.
10
SM 111 модулът може да получава данни от:
•
Стр.
•
10
•
10
•
10
•
10
10
•
11
11 2. Електрически данни
11
11
12
12
12
12
12
3. Монтаж
Модулът SM 111 трябва да се монтира само от
Grundfos или от оторизиран сервизен екип.
3.1 Електрическо свързване
Преди монтаж се уверете, че SM 111 модулът не е
бил повреден по време на транспортирането му.
3.2 Монтаж съгласно изискванията за
За помпи с честотен конвертор е особено важно
да осигурите монтаж, съгласно изискванията за
ЕМС.
SM 111
Трябва да се съблюдават следните правила:
•
•
•
1 2 3 4 5 6 7 8 9 1011 1213 14
•
Вход за сензор
2 токови сензора, 4-20 mA
1 сензор за съдържание на вода в маслото
3 Pt100 термични сензора
1 Pt1000 термичен сензор
1 PTC термичен сензор (максимум 3 PTC
сензора, последователно свързани)
(Съгласно DIN 44081/44082)
1 цифров вход.
Захранващо
напрежение:
Захранващ ток:
Консумирана
мощност:
Околна температура:
Клас на приложение:
електромагнитна съвместимост
(EMC)
Заземете екрана на кабела.
Не усуквайте краищата на екрана, тъй като
това ще премахне ефекта от екранирането
при високи честоти. Използвайте скоби за
кабела, както е показано на фиг. 2.
Важно е да осигурите добър електрически
контакт от монтажната платка през
монтажните винтове към металната кутия на
честотния конвертор.
Използвайте зъбчати шайби и галванизирана
проводима монтажна платка.
Обърнете внимание на
изолационния слой
между екрана на кабела
и неговата обвивка.
Фиг. 2 Екран, монтиран със скоба за кабел
14 VDC ± 1 VDC
210 mA rms/320 mA пик
5 W
0 °C до 65 °C
IP22
