Dansk (DK) Monterings- og driftsinstruktion
INDHOLDSFORTEGNELSE
1.

Generel beskrivelse

2.

Elektriske data

3. Installation
3.1 El-tilslutning
3.2 EMC-rigtig installation
3.3 SM 111 monteret en DIN-skinne
3.4 SM 111 monteret i pumpen
3.5 SM 111 monteret i styreskab
3.6 Tilslutning af sensorer
4. Idriftsætning
5. Vedligeholdelse
6. Service
7. Mål
8. Bortskaffelse
Advarsel
Læs denne monterings- og driftsin-
struktion før installation. Følg lokale
forskrifter og gængs praksis ved instal-
lation og drift.
1. Generel beskrivelse
SM 111 bruges til indsamling og overførsel af sens-
ordata. SM 111 arbejder sammen med IO 111* som
vist nedenfor.
IO 111
Elnetkommuni-
T1 T2 G1 A1 G2 A2 K1 K2 R1 R2 PE
kation med
A Y B
D1 D2 D3 D4 D5 D6 D7 D8
Grundfos
GENIbus-
protokol
ON DIP
1 2 3 4 5 6 7 8 9 10
P1 P2 P3 P4 P5 I1 I2 I3

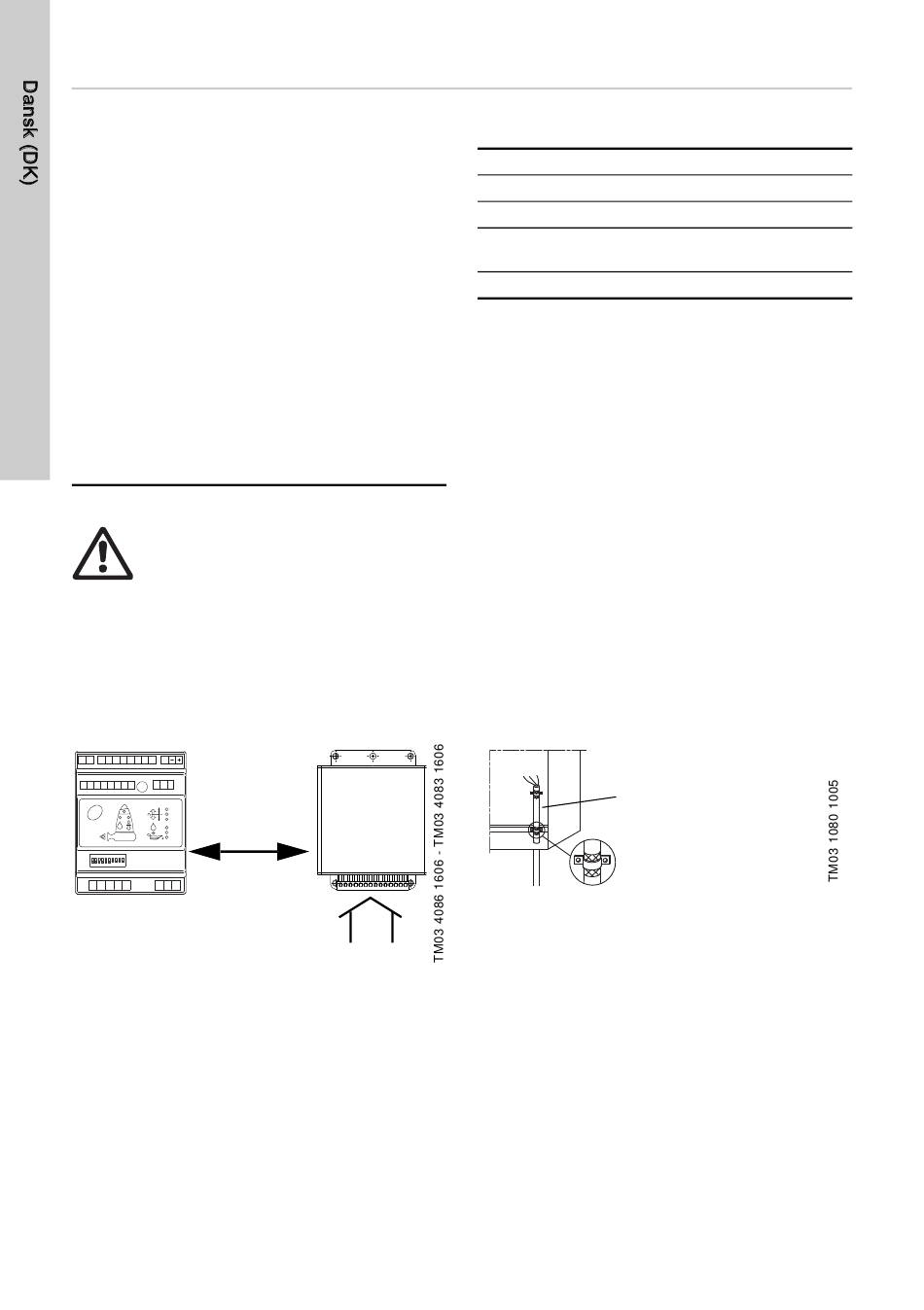

Fig. 1 IO 111 og SM 111
* Kun IO 111 versioner med kommunikationsmodul,
delnummer 96177804.
SM 111 kan indsamle data fra
• 2 strømsensorer, 4-20 mA
• 1 vand-i-olie-sensor
• 3 Pt100 termosensorer
• 1 Pt1000 termosensor
• 1 PTC termosensor
(maks. 3 PTC sensorer i serie)
(Ifølge DIN 44081/44082)
• 1 digital indgang.
16
2. Elektriske data
Side
16
16
16
16
16
16
16
3. Installation
17
17
SM 111 må kun installeres af Grundfos eller et autori-
17 seret serviceværksted.
17
3.1 El-tilslutning
17
Tjek inden installationen at SM 111 ikke er blevet
18
beskadiget under transporten.
18
3.2 EMC-rigtig installation
Ved pumper med frekvensomformer er det specielt
vigtig at sikre en EMC-rigtig installation.
Følgende regler skal overholdes:
•
•
•
•
SM 111
1 2 3 4 5 6 7 8 9 1011 1213 14
3.3 SM 111 monteret en DIN-skinne
Sensorindgange
Hvis SM 111 skal monteres på en DIN-skinne, skal
der monteres et sæt nr. 96692709 på bagsiden af
SM 111. Se side 76.
3.4 SM 111 monteret i pumpen
1. Se konfigurationsbogstavet på pumpens type-
2. Sæt DIP-switchen (pos. 11) på IO 111.
3. Forbind pumpen til IO 111.
Forsyningsspænding:
Forsyningsstrøm:
Effektforbrug:
Omgivelses-
temperatur:
Kapslingsklasse:
Forbind skærmen i kablet til jord.
Sno ikke skærmender da det ødelægger skærm-
virkningen ved høje frekvenser. Brug kabelbøjler
som vist i fig. 2.
Det er vigtigt at sikre en god elektrisk kontakt fra
monteringspladen gennem monteringsskruerne
til frekvensomformerens metalkabinet.
Brug stjerneskiver og en galvanisk ledende mon-
teringsplade.
Vær opmærksom på det
isolerende plastlag mellem
skærm og kappe.
Fig. 2 Skærm monteret med kabelbøjle
skilt.
Se monterings- og driftsinstruktionen for IO 111.
Se forbindelsesdiagrammet på side 75.

14 VDC ± 1 VDC

210 mA rms/320 mA spids
5 W
0 °C til 65 °C
IP22
