3.3 SM 111, монтиран на DIN шина
Ако SM 111 е предвиден за монтаж на DIN шина,
на гърба му трябва да се постави комплект с
прод. номер 96692709. Вижте страница 76.
3.4 SM 111 монтиран в помпа
1. Вижте кодовото означение на табелата с
данни.
2. Настройте DIP превключвателя (поз. 11) на
IO 111. Вижте инструкциите за монтаж и
експлоатация на IO 111.
3. Свържете помпата към IO 111. Вижте схемата
на свързване на стр. 75.
3.5 SM 111 монтиран в табло за
управление
1. Вижте схемата на свързване на помпата.
2. Свържете сензорите, както е описано в раздел
3.6 Свързване на сензорите.
Поставете DIP превключвателя (поз. 11) на IO 111
в позиция В. Вижте инструкциите за монтаж и
експлоатация на IO 111.
3.6 Свързване на сензорите
1 2 3 4 5 6 7 8 9 1011 1213 14

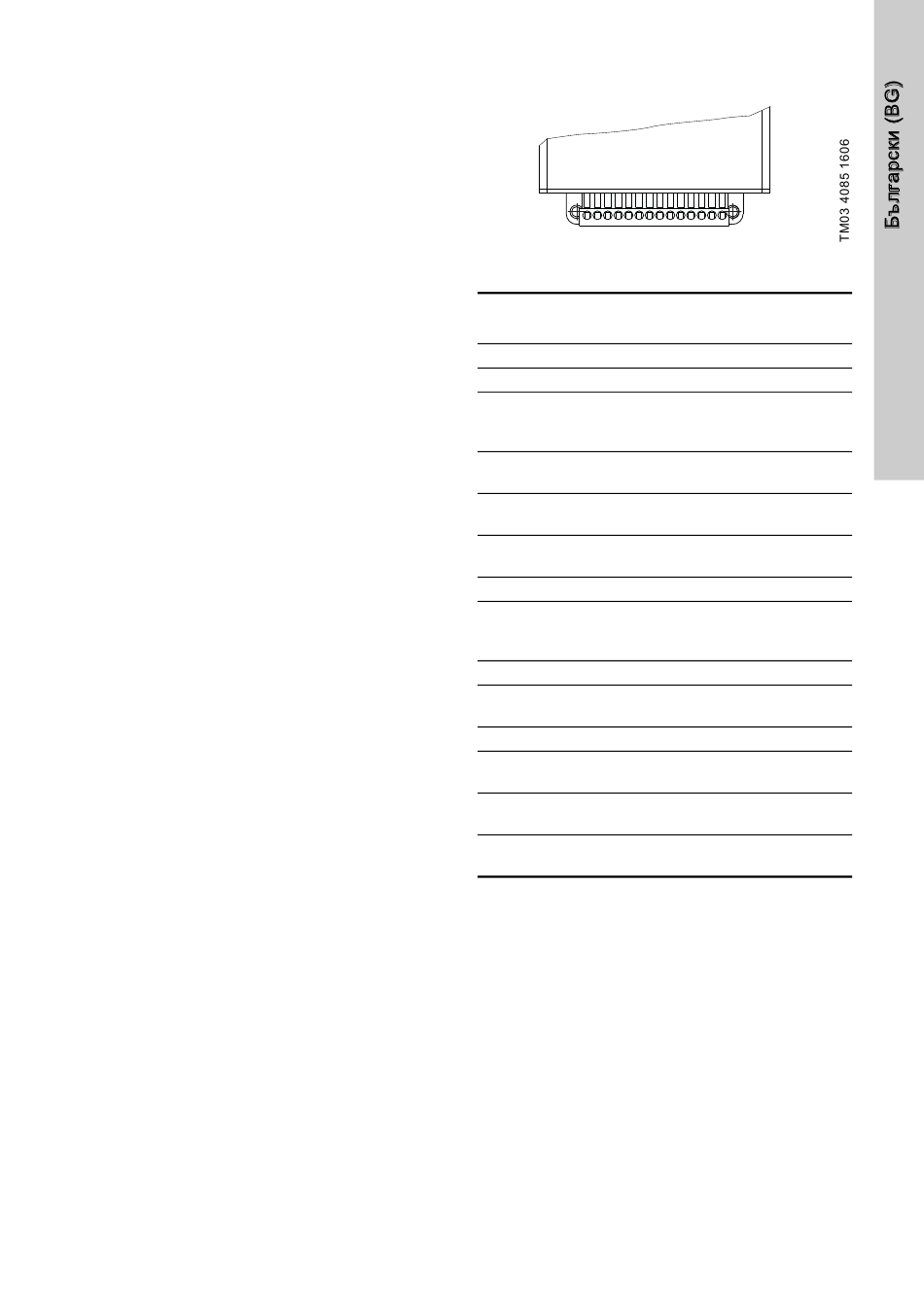

Фиг. 3 Свързване на контактните изводи
Контактен
Тип
извод
1 4-20 mA
2 4-20 mA
3 13,5 VDC
4 4-20 mA
5 GND
6 P5
7 PE
8 P4
9 PTC
10 Pt1000
11
12 Pt100
13 Pt100
14 Pt100
Вижте диаграмата в края на брошурата.
Описание
Вибросензор
Допълнителен вход
Захранване за 4-20 mA
сензори, генерирани в
SM 111
Сензор за съдържание
на вода в маслото
Обща земя за
сензорите
Комуникационен сигнал
за IO 111
Заземяване на помпата
Захранване за
сензорна платка от
IO 111
Термистор PTC
Температура на
статора
Цифров вход
Температура на
основния лагер
Температура на
опорния лагер
Температура на
статора
